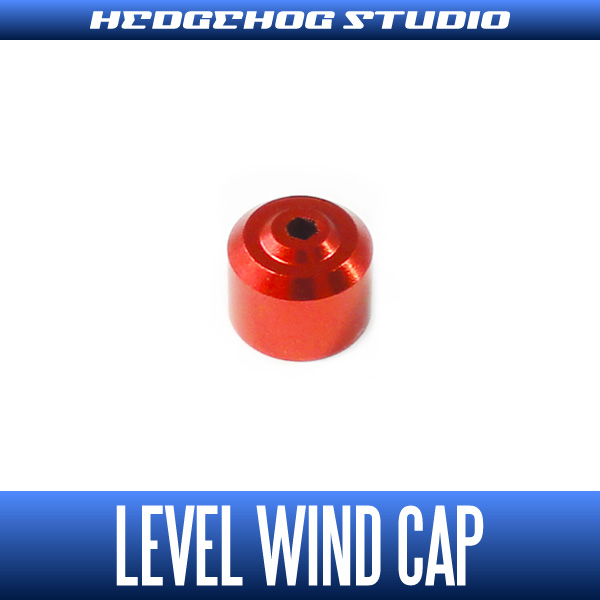

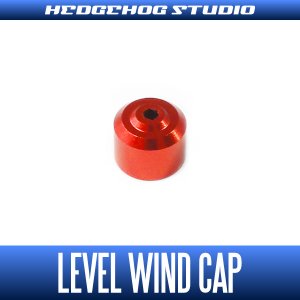

【シマノ用】レベルワインドキャップ ALD （アルデバランBFS/Mg・メタニウムMg/MgDC・アンタレスAR/DC対応） レッド

【シマノ用】レベルワインドキャップ ALD （アルデバランBFS/Mg・メタニウムMg/MgDC・アンタレスAR/DC対応） レッド

販売価格: 660円(税別)

(税込: 726円)

数量:
返品特約に関する重要事項
お問い合わせ
　商品の特徴

アルデバランBFS・アルデバランMg・メタニウムMg/MgDC・アンタレスAR/DCの
レベルワインドキャップをカスタムできます。
右ハンドル・左ハンドル共通です。

重量：約0.26g
　対応機種

■15アルデバランBFS XG LIMITED
( RIGHT, LEFT )

■12アルデバランBFS XG
( RIGHT, LEFT )

■09アルデバラン
( MG, MG7 )

■13ステファーノ
( 200XG, 201XG )

■12ステファーノ
( 200, 201 )

■12エクスセンスDC

■08メタニウム
( MgDC, MgDC7 )

■07メタニウム
( Mg, Mg7 )

■05メタニウムXT
( RIGHT, LEFT )

■06アンタレス
( AR, DC, DC7-LV )

■04スコーピオンMg
( 1000, 1001 )

■00スコーピオン
( 1000, 1001 )

■04カルカッタコンクエスト
( 50S, 51S )

■01カルカッタコンクエスト
( 50, 51 )
　取付方法　メタニウムMg/MgDCの場合

アルデバランMg・メタニウムMg　レベルワインドキャップ

細い精密ドライバーを使ってレベルワインドキャップを外します。

アルデバランMg・メタニウムMg　レベルワインドキャップ

純正キャップを外すと中にワッシャーが入っていますので、
このワッシャーはそのままカスタムパーツに移植して使用します。

アルデバランMg・メタニウムMg　レベルワインドキャップ

カスタムパーツに交換して組み戻せば完成です。
この場所はやや長めの六角レンチがあると便利です。
　取付方法　アルデバランMgの場合

アルデバランMg・メタニウムMg　レベルワインドキャップ

遠心ブレーキ側のフロントカバービスを最初に外しておきます。

アルデバランMg・メタニウムMg　レベルワインドキャップ
アルデバランMg・メタニウムMg　レベルワインドキャップ

ハンドルを外してから、サイドカバーのビスを外します。

アルデバランMg・メタニウムMg　レベルワインドキャップ

サイドカバーとフロントカバーをボディから外します。
リールを逆さまにするとギアやスプリング類が外れますので注意して下さい。

アルデバランMg・メタニウムMg　レベルワインドキャップ

純正キャップを外します。

アルデバランMg・メタニウムMg　レベルワインドキャップ

純正キャップを外すと中にワッシャーが入っていますので、
このワッシャーはそのままカスタムパーツに移植して交換すれば完成です。
組み戻しのポイントは下記写真を参考にして下さい。
シマノの場合、基本的にどのリールも組立の構造は似ています。

アルデバランMg・メタニウムMg　レベルワインドキャップ

インナーチューブと呼ばれる金属の筒ですが、
こちらはギアの溝にしっかりとはめてからサイドカバーを戻して下さい。

アルデバランMg・メタニウムMg　レベルワインドキャップ

ドライブギア座金は写真の様にお互いが向き合う様にセットします。

アルデバランMg・メタニウムMg　レベルワインドキャップ

スタードラグスペーサーは表裏の向きがあります。
表面を触ってみてコーティング処理のされている方が、ナット側を向く様にセットします。

アルデバランMg・メタニウムMg　レベルワインドキャップ

スタードラグを取付する際は写真で示したガイドの様に
それぞれのパーツを平行に揃えてスプリングを間に挟んでセットします。
キッチリとガイドを合わせてから取付けするのがコツです。
