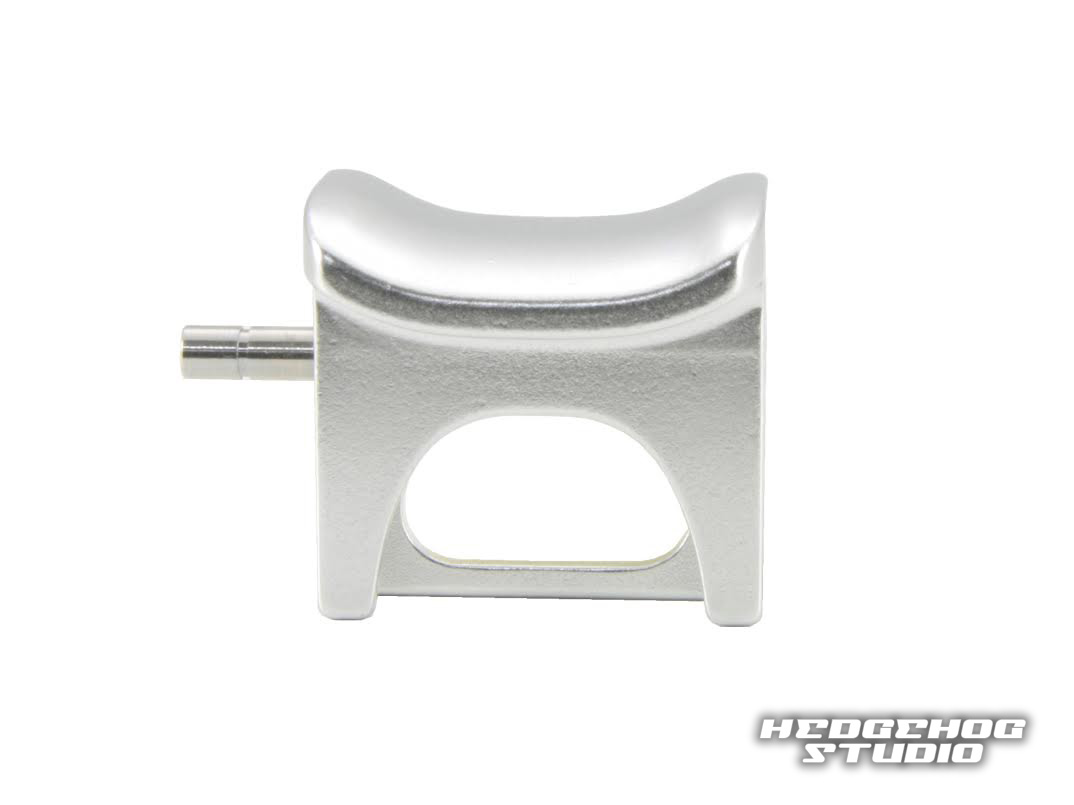

【アベイル/Avail】オフセットアルミクラッチ (92メタニウムXT,97メタニウムXT,00メタニウムMg用:シマノ製ベイトリール)

◆プロダクトコンセプト



シマノ製ベイトリールである09メタニウムXTと00メタニウムMｇに取り付けが可能なオフセットアルミクラッチです。




純正クラッチと比べ指を当てる部分が凹んでいる為、クラッチ操作時に指を置いた時の安定感と精悍さが向上します。

※注意
こちらのパーツの取り付けはとても難しく、リールを完全に分解した事のある、上級者向けの商品となります。完全分解の経験の無い方にはお勧め出来ません。また、弊社での取り付けサービスは行っておりません。

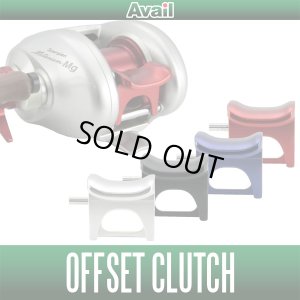

◆カラーチャート



ブラック




シルバー

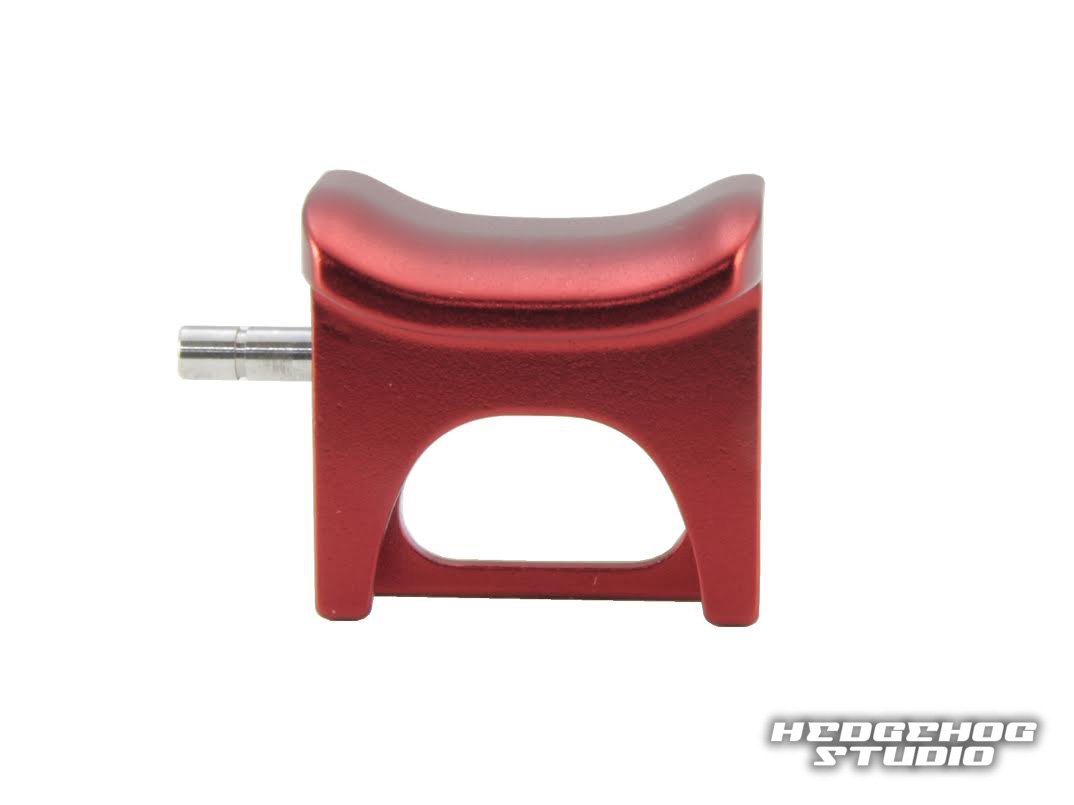

レッド

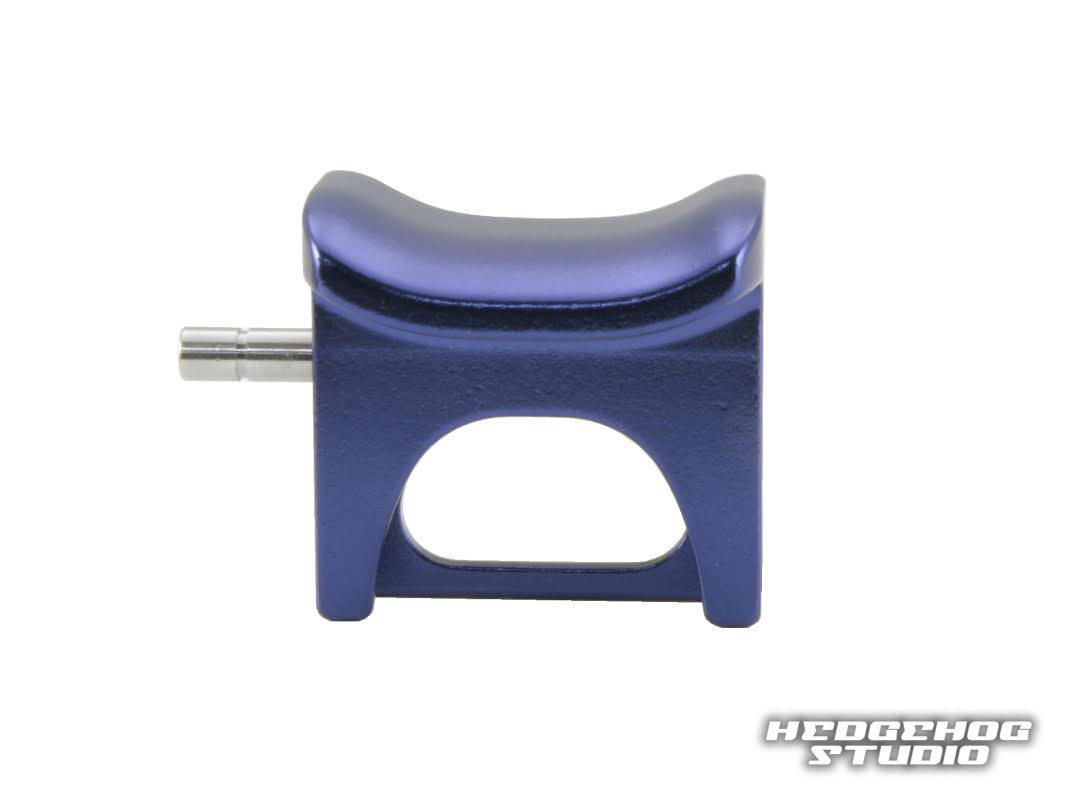

ネイビー



◆スペック

・材質：
本体　アルミ合金(A6063)
ピン　ステンレススチール

・重量：
純正　5.3g
アルミクラッチ　8.4g



◆適合機種

・92 スコーピオン メタニウムXT
・97 スコーピオン メタニウムXT
・00 スコーピオン メタニウムMg



◆取り付け方法

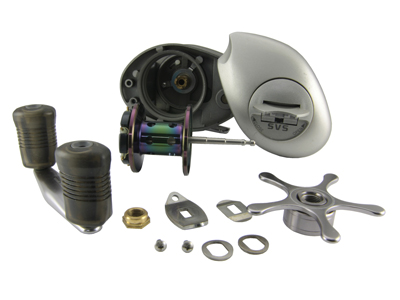

1. リールからハンドル、スタードラグを取り外します。続いてサイドカバーを開いてスプールを取り外します。

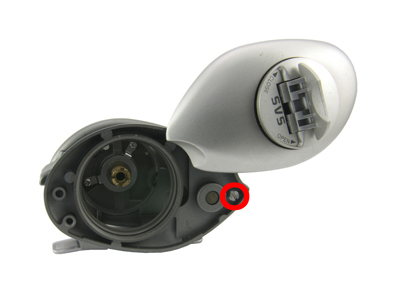

2. レベルワインドガイドを固定しているネジを外します。

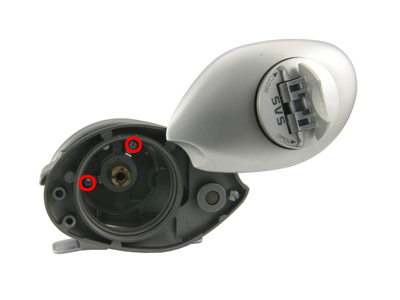

3. フレームの奥にある、本体枠A固定ボルト2本を取り外します。ベアリング押さえ板とベアリングが外れる場合がありますのでご注意下さい。

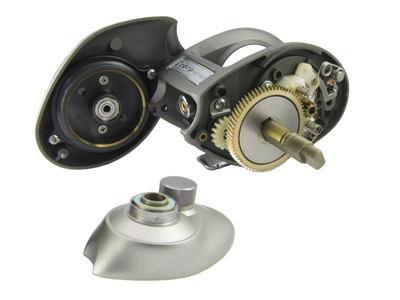

4. ハンドル側のサイドプレートを取り外します。クラッチヨークバネが飛び跳ねないようご注意下さい。

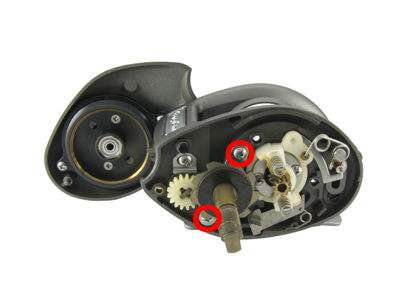

5. メインギヤ軸固定板取付けボルト2本を取り外します。メインギヤ軸とそれに固定されていた各パーツが外れます。

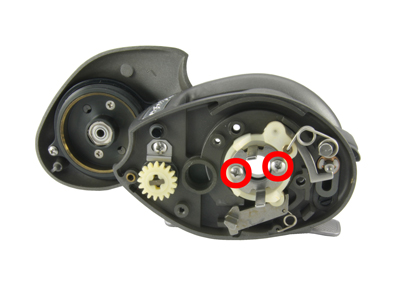

6. ピニオンギヤ、クラッチヨーク、クラッチヨークバネ、を取り外してからクラッチカム固定ボルト2本を取り外すと、クラッチカム押さえ板が外れます。

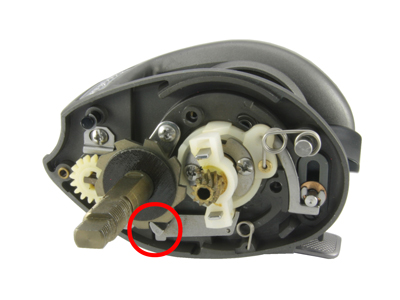

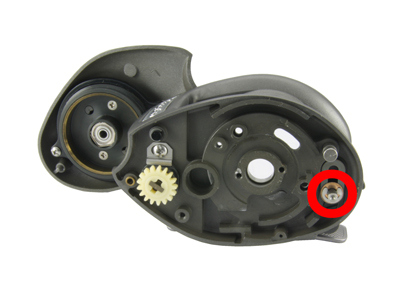

7. クラッチカム、クラッチプレート、クラッチツメ、クラッチレバーバネ等を取り外すと写真の様な状態になります。バネ等紛失にご注意下さい。続いて○のEリングを取り外します。

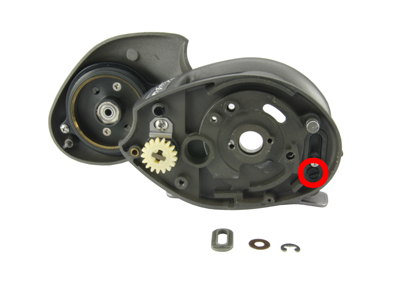

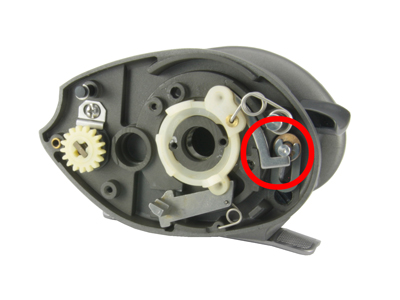

8. Eリングを取り外すとクラッチレバー受けAと座金Bが外れます。クラッチレバー受けAの下に、クラッチレバーガイド固定ボルトが隠れていますので、それを取り外します。

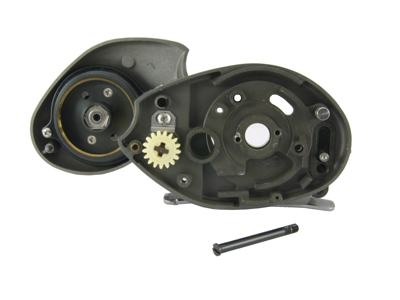

9. クラッチレバーガイド固定ボルトが外れました。

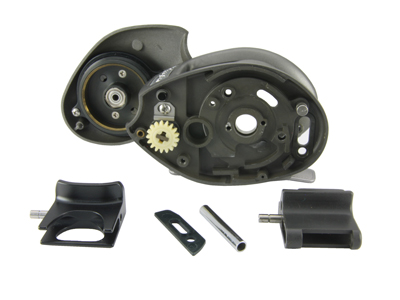

10. クラッチが外れました。右からクラッチ、クラッチレバーガイド、クラッチレバー受けB、オフセットアルミクラッチ。




11. 取り外した手順とは逆にクラッチを組み込みます。一つ前の写真の銀色のパイプを取り付ける所が一番の難関です。途中、クラッチプレートの上にクラッチの爪がくるように取り付けて下さい。




12. メインギヤ軸固定板取付けボルト2本を固定した際に、クラッチがしっかり作動するか確認してからサイドプレートを取付けして下さい。
