【alpha tackle】カスタムハンドルノブ (在庫限りで生産終了)

カスタムハンドルノブ

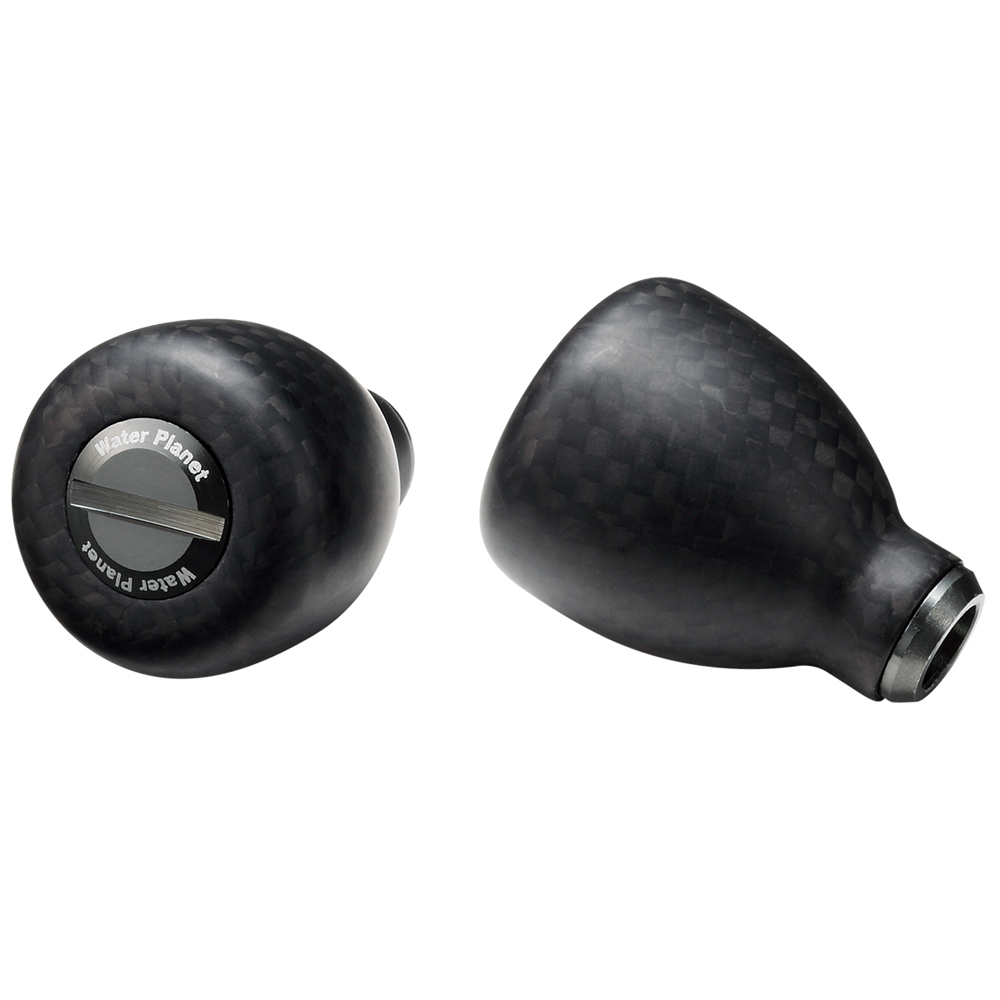

ラウンド S
直径：約Φ22.5mm　
全長：約34mm(カーボン部)
インサート+キャップの全長：約38mm
インサート+キャップ込の自重：約8.8g

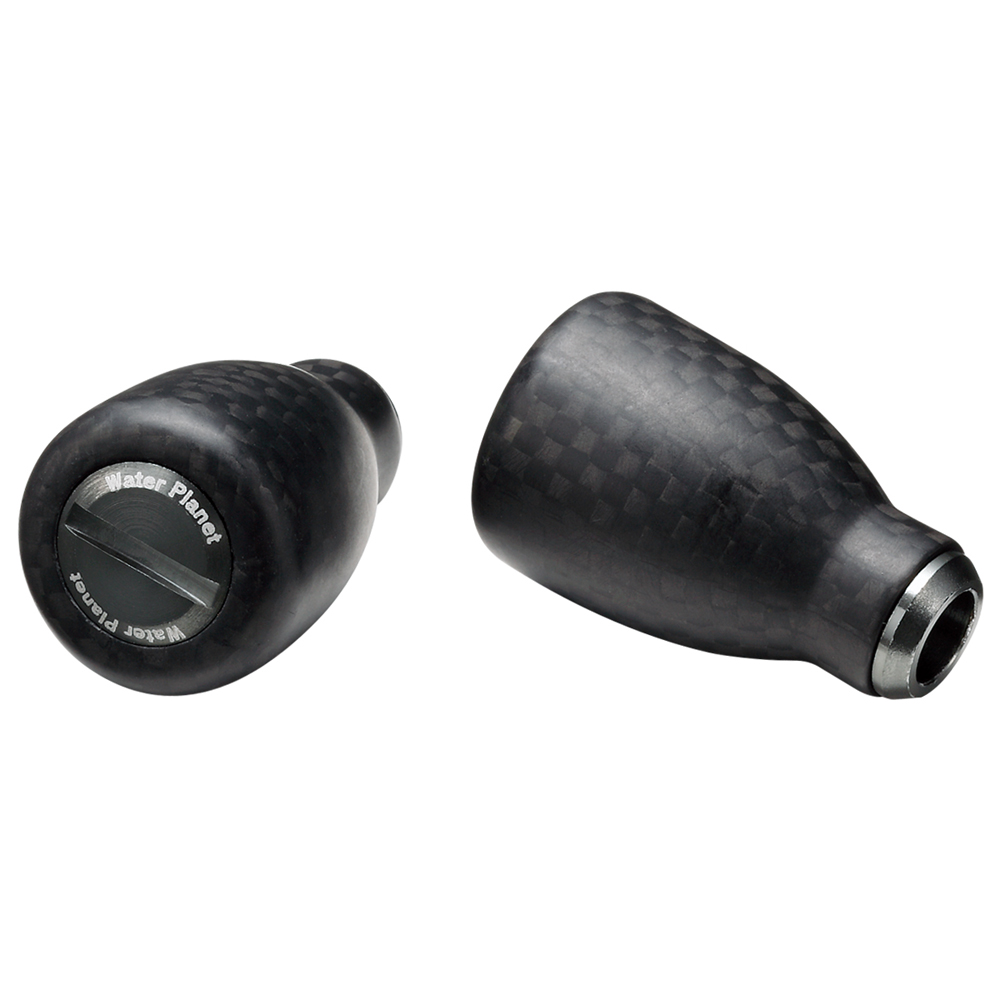

ラウンド M
直径：約Φ27.5mm　
全長：約34mm(カーボン部)
インサート+キャップの全長：約38mm
インサート+キャップ込の自重：約9.8g

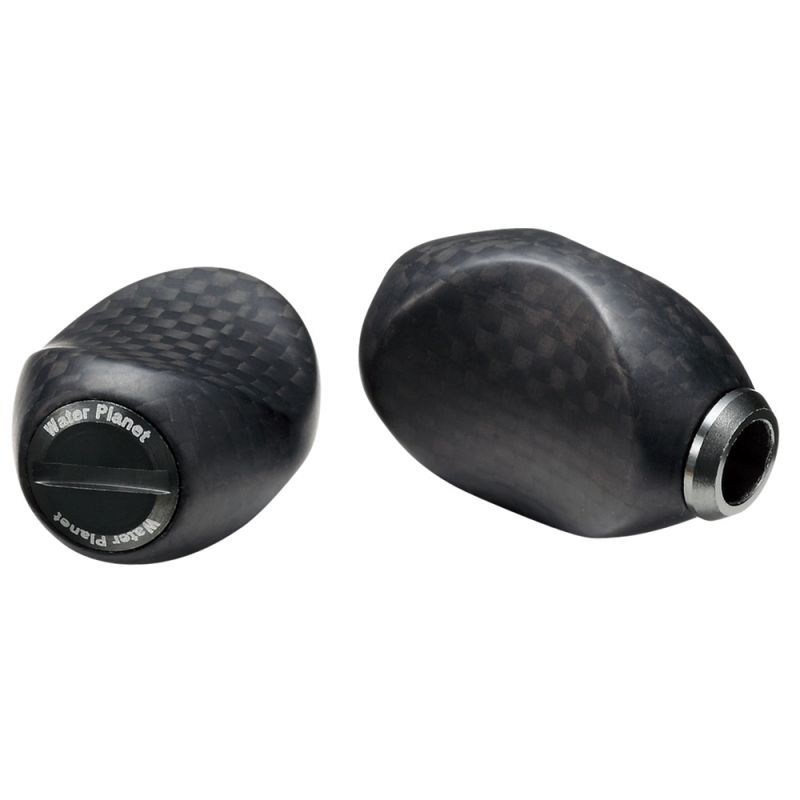

スクエア A
幅：約23.5mm(最大部)　
厚さ：約14mm(最小部)　
全長：約34mm(カーボン部)
インサート+キャップの全長：約38mm
インサート+キャップ込の自重：約10.2g

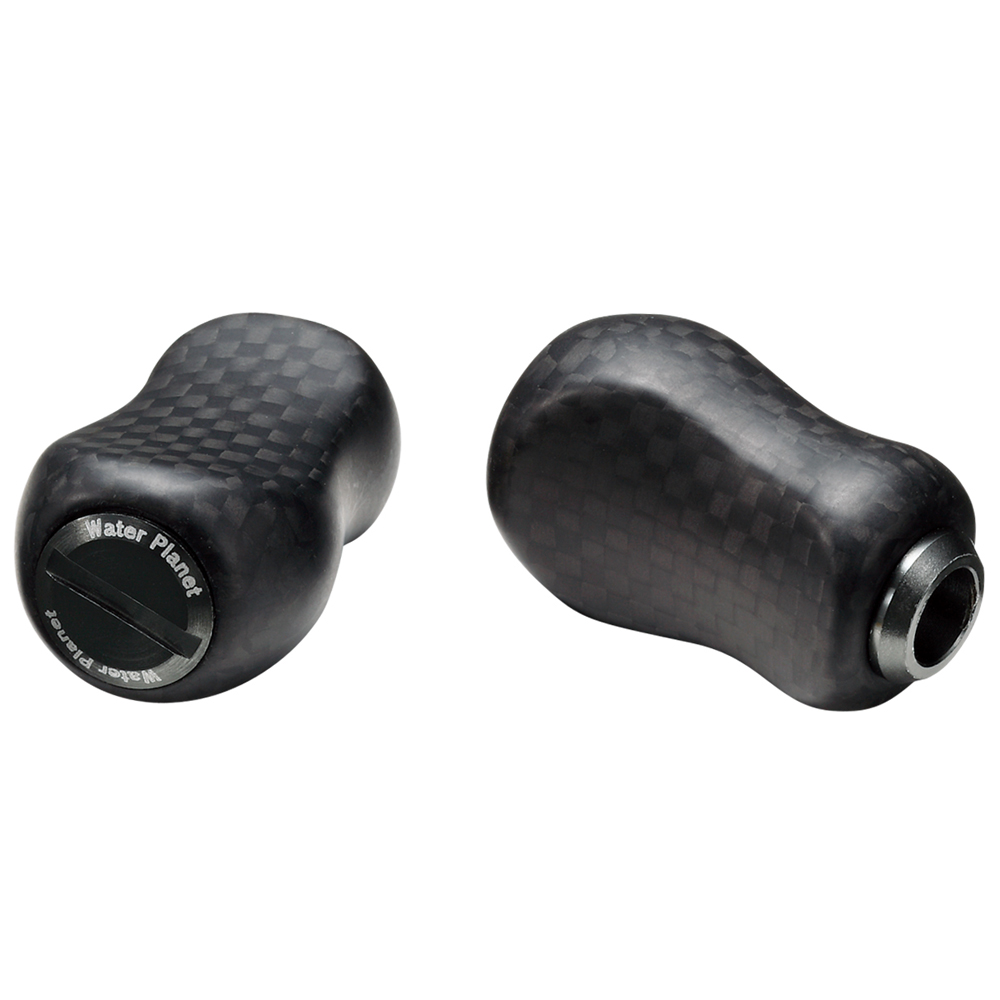

スクエア B
幅：約26.0mm(最大部)　
厚さ：約14mm(最小部)　
全長：約34mm(カーボン部)
インサート+キャップの全長：約38mm
インサート+キャップ込の自重：約8.4g

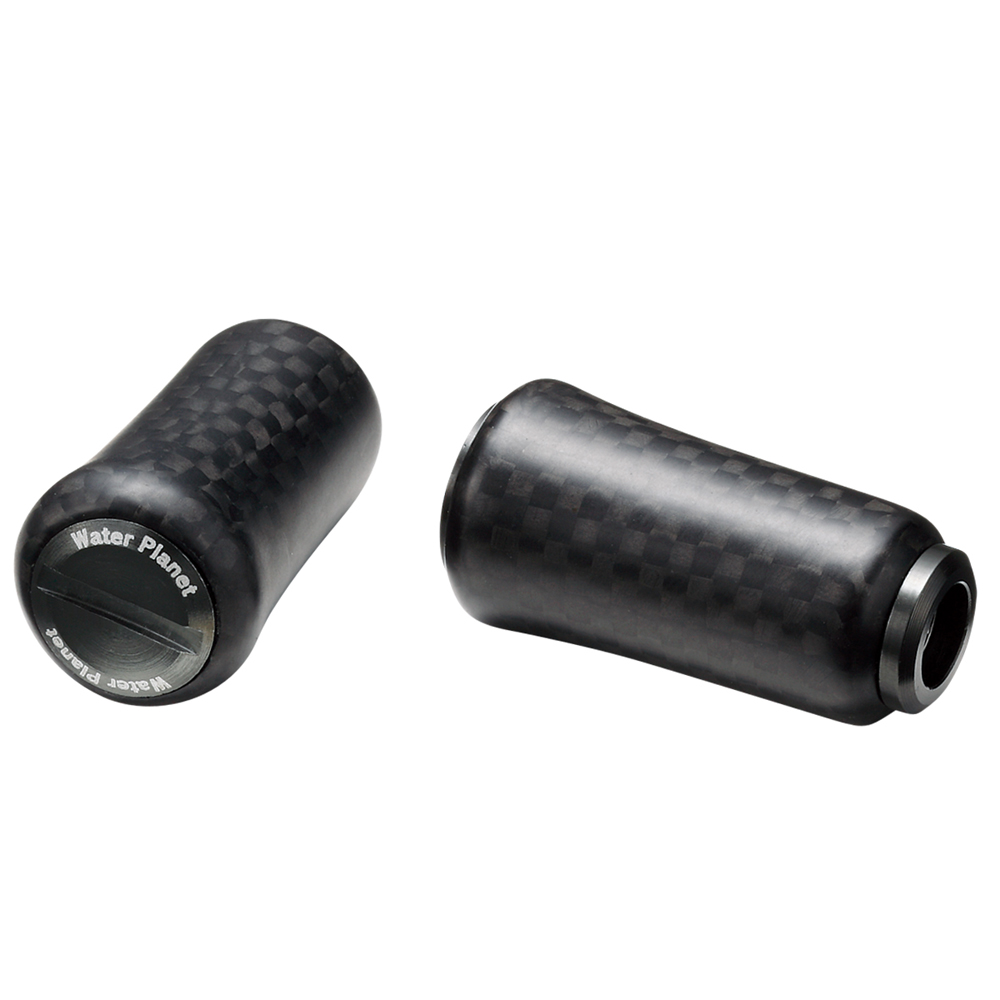

I型
直径：約Φ19.0mm(最大部)　
全長：約34mm(カーボン部)
インサート+キャップの全長：約38mm
インサート+キャップ込の自重：約8.1g

適合リール及びハンドルタイプ
・tailwalk ELAN シリーズ (micro tune / 73H /54SLJ / 66FW /WIDE POWER 71Bを除く)
・ウォータープラネット　カスタムハンドル
・DAIWA社製　S type nob
・SHIMANO社製　A type nob

■付属部品
(1)ノブキャップ　
(2)調整用シム　0.2mm×3、0.5mm×1、1.0mm×1　
(3)スペーサー×1

※ボールベアリングは付属しておりません。
（ハンドルノブ1個に対し、内径4mm×外径7mm×厚さ2.5mm のものが2個必要となります）
※純正ハンドルノブにボールベアリングが搭載されていない場合には別途お買い求めください。

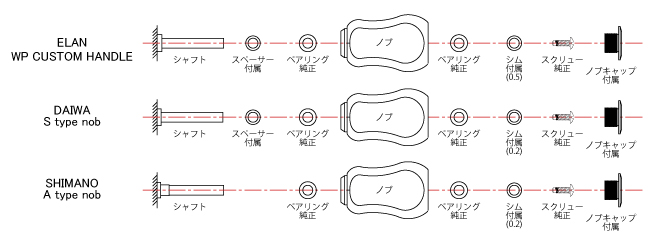

■タイプ別取付け図
※図のノブタイプは、スクエアAになります。
パーツの順番は、各タイプ共通になります。



※シムのサイズは、目安になります。
