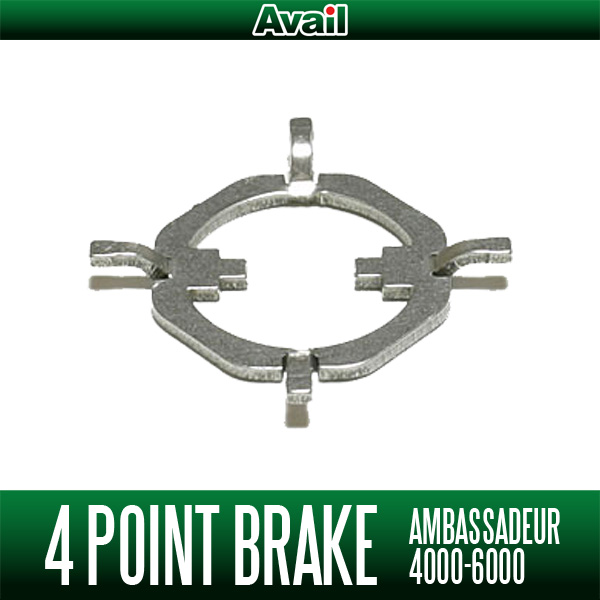

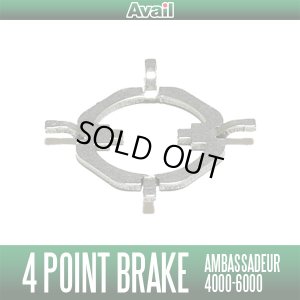

【Avail/アベイル】ABU Garcia Ambassadeur 4000〜6000番台用 4ポイントブレーキ(UC)

■特長

Ultracast Design Spool に採用されている2ポイントブレーキ(遠心ブレーキ)を4ポイントブレーキに変更できます。
部品番号#19372と取り替えて使用します。
純正ブレーキだけでは制動力が足りず、バックラッシュするという方に特にお勧めです。



ブレーキブロックを4ヶ所に取り付け可能です。
また、純正同様、ブレーキブロックが脱落しない形状になっています。



こちらは、純正の部品です。
（部品番号#19372）


■使用方法

ABU Ambassadeur 4500Cにて説明いたしますが、5000番や6000番も全く同じ取り付け方法です。
スプールは、弊社製Microcast Spool 4500ですが、純正スプールでも同様の手順で交換してください。



リールを分解し、スプールを取り出したところです。



ワイヤーでできたCリングを外し、ブレーキユニットを外します。
ベアリングが外れるようになりますので、紛失注意。



ブレーキユニットを、4ポイントに替えます。
リールに予備のブレーキブロックが付属していると思いますので、そちらをあわせてご使用下さい。



特に難しいところはございません。後はリールに組み込んで下さい。

組み込みの際、ブレーキブロックがはみ出しているとフレームに収まりませんので、ブレーキブロックを内側に寄せて下さい。
弊社製マグネットブレーキMicrocast Brake CR2(CL2)との併用も可能です。
ブレーキブロックの数は0ヶ〜4ヶまで調整できますので、必要に応じて増減して下さい。


■スペック表

（材質）
ステンレススチール(SUS304)
（重量）
約 1.1g
（主要サイズ）
最大部分：約25mm
（ブレーキブロックの最大取り付け数）
4ヶ
（適合するブレーキブロックの部品番号/色と重さの比較）
#20208/黒：重い
#20209/青：軽い
#20211/白：中くらい


■取り付けできないリールについて



写真の様な形状のスプールには対応しません。
ご注意ください。



写真のような6点式のブレーキのリールは、ピニオンギヤの形状が異なり、正常に機能しないため使用できません。

また、近年のウルトラキャストモデルに採用されているベークライト2点式ブレーキ(部品番号#22565のパーツを使用)のリールの場合、ブレーキブロックの形状が異なるので、別途適合するブレーキブロック(部品番号#20208、#20209、#20211)をご用意ください。
※写真がご用意出来ず申し訳ありませんが、ベークライト2点式ブレーキは形状が酷似しているのでご注意ください。
