【シマノ用】ラインガードシャフト CHR ロイヤルパープル (クロナークCI4+)

【シマノ用】ラインガードシャフト CHR ロイヤルパープル (クロナークCI4+)

販売価格: 660円(税別)

(税込: 726円)

数量:
返品特約に関する重要事項
お問い合わせ
　プロダクトコンセプト

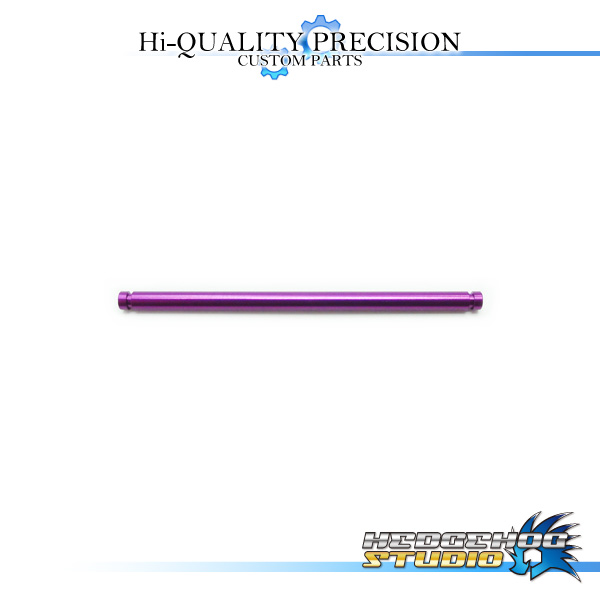

クロナークCI4+対応のジュラルミン削り出しラインガードシャフトです。

重量：約0.30g
（純正パーツは約0.90g）
　対応機種

■クロナークCI4+
( 150, 151, 150HG, 151HG )

■クロナークCI4+　- USA版 -
( CH150CI4, CH150CI4HG, CH151CI4, CH151CI4HG )

※日本モデル、USAモデルのどちらのクロナークCI4+にもご使用できます。
　取り付け方法

シマノ　クロナークCI4+

まず最初に、スプール・ハンドル・スタードラグを取り外します。

シマノ　クロナークCI4+

矢印の4箇所のビスを外すと、ギヤボックスを空けることができます。

シマノ　クロナークCI4+

ギヤボックスをゆっくりと空けたら、矢印のギヤ類を取り外します。
リールは写真の様に上を向けた状態で持ちましょう。
（リールを横にするとパーツが落っこちます。）

シマノ　クロナークCI4+

ギヤ類を外した状態です。

シマノ　クロナークCI4+

ラインガードシャフトを止めている矢印のEリングを外します。
このEリングのサイズはE-1.5です。

シマノ　クロナークCI4+

反対側からラインガードシャフトを引き抜きます。
ラインガードシャフトを引き抜いたら、フロントカバーを取り外します。

シマノ　クロナークCI4+

矢印のレベルワインドシャフトを取り外します。

シマノ　クロナークCI4+

レベルワインドキャップを取り外します。

シマノ　クロナークCI4+

レベルワインドキャップの中に入っているワッシャーとツメを取り外します。

シマノ　クロナークCI4+

矢印のEリングを外してレベルワインドパイプを取り外します。
このEリングのサイズはE-2.0です。

シマノ　クロナークCI4+

取り外した純正のレベルワインドパイプを、

シマノ　クロナークCI4+

カスタムパーツに交換します。

シマノ　クロナークCI4+

レベルワインドパイプを取付したらEリングで止めます。

シマノ　クロナークCI4+

続いて、純正のラインガードシャフトについていた片側のEリングを、

シマノ　クロナークCI4+

カスタムパーツに移植します。
このEリングのサイズはE-1.5です。

シマノ　クロナークCI4+

ラインガードシャフトを取付して反対側もEリングで止めます。

シマノ　クロナークCI4+

レベルワインドキャップを取付する前にツメとワッシャーを取り付けましょう。

シマノ　クロナークCI4+

キャップを締めます。

シマノ　クロナークCI4+

フロントカバーを取り付けします。

シマノ　クロナークCI4+

ここからギヤの組み戻しです。
まず最初にピニオンギヤを取り付け、

シマノ　クロナークCI4+

ストッパーギヤを取り付けします。

シマノ　クロナークCI4+

ドライブギヤを取り付けます。

シマノ　クロナークCI4+

ローラーチューブを取り付けます。
チューブの上に黄土色のワッシャーを乗せます。

シマノ　クロナークCI4+

ゆっくりとギヤボックスカバーを取り付け、ボデイのビスを締めます。

シマノ　クロナークCI4+

ドラグワッシャー・ナット・バネを写真の様に取り付けします。

シマノ　クロナークCI4+

スタードラグとハンドルを取り付けして固定ナットで締めます。

シマノ　クロナークCI4+

最後にリテーナーを取り付けして完成です。
リテーナーのビスはカラービスに交換もできます。

シマノ　クロナークCI4+

シマノ　クロナークCI4+

パーツをすべて取り付けするとこの様になります。
統一感があっていいですね。
