【ダイワ純正お取り寄せパーツ:納期1ヶ月】24ティエラ AIR IC 100XH 製品コード:00631560

【ダイワ純正お取り寄せパーツ:納期1ヶ月】24ティエラ AIR IC 100XH 製品コード:00631560

販売価格: 100円~9,800円(税別)

(税込: 110円~10,780円)

オプションにより価格が変わる場合もあります。

部品番号:
数量:
 お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

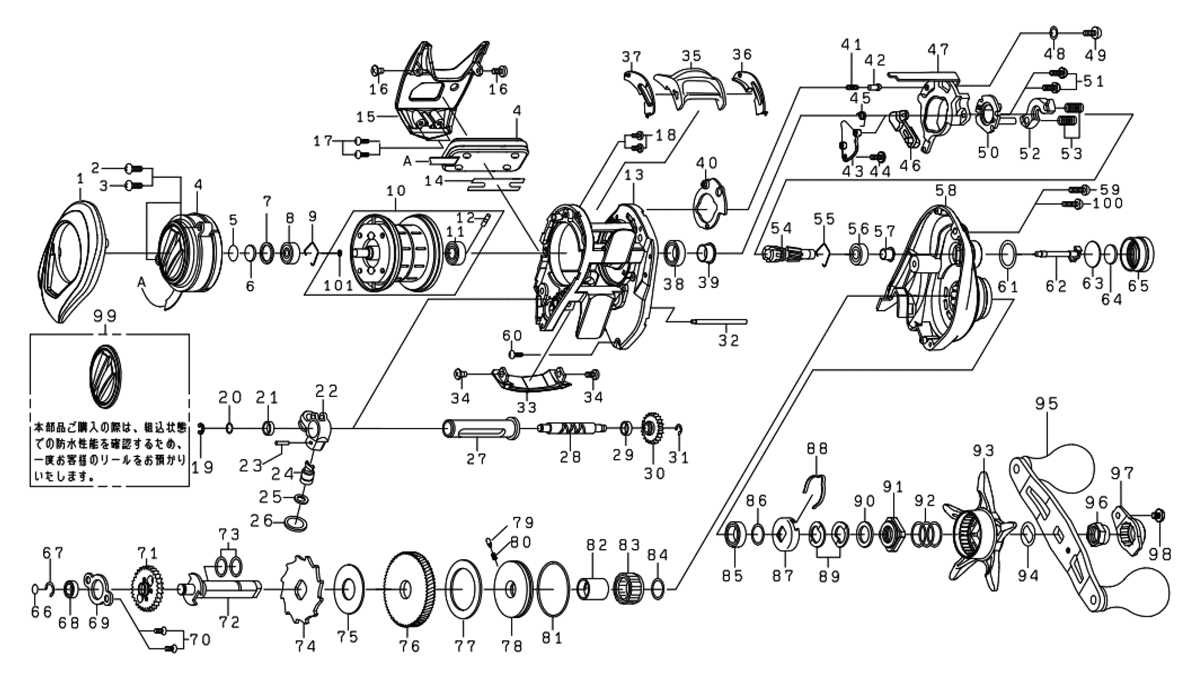

 リール部品展開図




No 部品名 部品コード 税込価格 特記事項
1 LSプレート 6M570801 3080
2 ICモジュールSC(A) 6H662205 220
3 ICモジュールSC(B) 6H662205 220
4 ICモジュール 6J803504 10780 *1
5 LSベアリングW(A) 63757406 110
6 LSベアリングW(B) 63757411 110
7 LSベアリングW(C) 63753003 110
8 LSボールベアリング 6G431102 880
9 LSベアリングリテイナー 6E219701 220
10 スプール(10-12) 6M567401 4950
11 スプールボールベアリング 6G511506 1540
12 スプールピン 6J252301 220
13 フレーム 6J911701 3080
14 ICモジュールホールドシール 6J911901 220
15 フィンガーカバー 6J913404 990
16 フィンガーカバーSC(A) 6H881502 220
17 フィンガーカバーSC(B) 6H881501 220
18 LSプレートSC 6H005701 220
19 ウォームシャフトリテイナー 63205901 220
20 ウォームシャフトベアリングW 6B411703 110
21 ウォームシャフトベアリング 6G720001 220
22 レベルワインド 6J912201 990
23 ポール 6J740201 330
24 ポールホルダーピン 6J740101 330
25 ポールW 6G099801 110
26 ポールホルダーOリング 6G252202 110
27 ウオームシールド 6J912701 330
28 ウオームシャフト 6M567301 770
29 ウォームシャフトカラー 6G720001 220
30 ウォームシャフトギア 6J281401 440
31 ウォームシャフトギアリテイナー 6B339801 220
32 オシレーティングポスト 6J912401 220
33 フロントカバー 6J913502 880
34 フロントカバーSC 6H638404 220
35 クラッチレバー 6M567101 660
36 クラッチレバープレート(R) 6J738401 220
37 クラッチレバープレート(L) 6J738501 220
38 クラッチボールベアリング 6G431002 1540
39 クラッチボールベアリングカラー 6M518401 770
40 キックレバープレート(A) 6J739001 220
41 キックレバープレート(A)SP 6H928801 220
42 キックレバープレート(A)SC 6J055201 220
43 キックレバープレート(B) 6J739101 330
44 キックレバープレート(B)SC 6H881502 220
45 キックレバーSP 6J915201 220
46 キックレバー 6J622901 660
47 クラッチカムプレート 6J738702 990
48 クラッチカムプレートW 6H450701 110
49 クラッチカムプレートSC 6G939303 220
50 キックレバープレート(B) 6H659101 330
51 キックレバープレート(B)SC 6H581001 220
52 クラッチプレート 6H929001 330
53 クラッチプレートSP 6J313901 220
54 ピニオン+ドライブギアセット 6Z025383 7920
55 ピニオンベアリングリング 6H448401 220
56 ピニオンボールベアリング 6G538003 1540
57 ピニオンベアリングカラー 6J724501 770 *1
58 RSプレート 6J911509 3960
59 RSプレートSC(A) 6H380403 220
60 RSプレートSC(B) 6J255202 220
61 メカニカルブレーキノブOリング 6J279701 110
62 ピニオンシャフト 6J198801 330
63 メカニカルブレーキW(A) 6H161001 110
64 メカニカルブレーキW(B) 6B175503 110
65 メカニカルブレーキノブ 6J911603 880
66 ギアシャフトW 6G099801 110
67 ギアシャフトリテイナー 63208002 220
68 ギアシャフトボールベアリング 6G466201 1540
69 ギアシャフトプレート 6J281101 330
70 ギアシャフトプレートSC 6G997301 220
71 ウォームギア 6J281001 770
72 ギアシャフト 6J912101 1760
73 ギアシャフトOリング 6F657801 110
74 ラチェット 6H660901 330
75 ドライブギアW 63746605 110
76 ピニオン+ドライブギアセット 6Z025383 7920
77 ドラグW 6H359001 880
78 ドライブカラー 6J443001 1760
79 ドライブカラーピン 6J055201 220
80 ドライブカラーSP 6M025201 220
81 ドライブカラーOリング 6J458101 110
82 クラッチリング 6J327701 880
83 ワンウェイクラッチ 6G819801 2090
84 クラッチリングW 6B553801 110
85 ハンドルボールベアリング 6G431002 1540
86 ハンドルベアリングW 6B553801 110
87 ドラグホルダー 6F028203 330
88 ドラグホルダーリーフSP 6F032401 220
89 ドラグSP・W 61508901 220
90 ドラグナットW 6H929501 220
91 ドラグナット 6J141001 770
92 ドラグナットSP 6J011901 220
93 スタードラグ 6J140002 2420
94 ハンドルW 6F576601 110
95 ハンドル 6M570701 10670
96 ハンドルナット 6G793309 440
97 ハンドルロックプレート 6J625401 440
98 ハンドルロックプレートSC 6G835504 220
99 バッテリーキャップ(Oリングツキ) 6J737601 1100 *1
100 RSプレートSC(C) 6H380404 220
101 スプールシャフトOリング 6H770601 110
201 ハンドルノブW 6B411703 110
202 ハンドルノブカラー 6G720001 220
203 ハンドルノブ 6H834201 1540
204 ハンドルノブSC 6B679308 220
205 ハンドルノブキャップ(Oリングツキ) 6Z021138 1540
206 ハンドルノブキャップOリング 6H100001 110

*1 ― 修理対応専用(部品販売はおこなっておりません。修理お預りにて対応となります。)
*2 ― 販売停止中(こちらの部品販売につきましては、お問い合せください。)
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。
