【シマノ純正お取り寄せパーツ:納期1ヶ月】15フォースマスター 301DH 商品コード:034236
販売価格: 100円~19,300円(税別)
(税込: 110円~21,230円)
オプションにより価格が変わる場合もあります。
お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

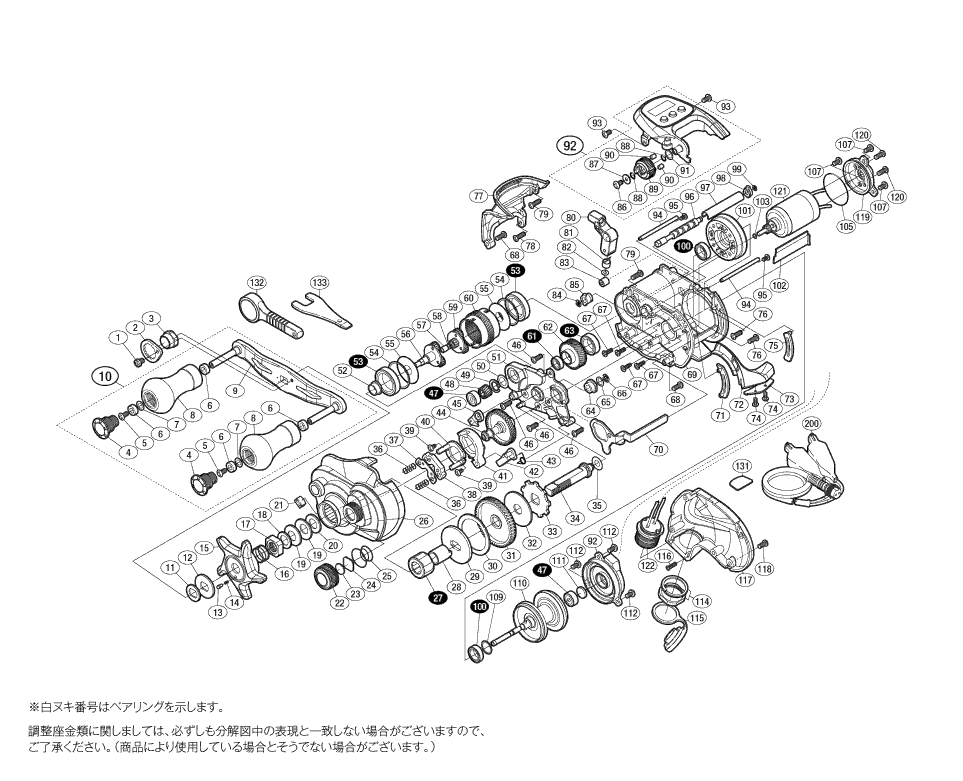

リール部品展開図 |
番号 | S Part No. | 品目名 | 税込価格 |
*F01 | 13WJD | リール袋 | 1155 |
1 | 13JUC | 固定ボルト | 110 |
2 | 13V56 | リテーナー | 385 |
3 | 13V1V | ハンドル固定ナット | 385 |
4 | 13M9W | ハンドルキャップ | 935 |
5 | 103E9 | 固定ボルト | 110 |
6 | 10PXY | ハンドルニギリブッシュ(B) | 165 |
7 | 104FH | 座金 | 220 |
8 | 13HWJ | ハンドルノブ | 2255 |
9 | 13HUR | ハンドル | 4510 |
10 | 13J7G | ハンドル組 | 11220 |
11 | 107QQ | ハンドル受ケ座金 | 165 |
12 | 10J22 | スタードラグ音出シ板 | 165 |
13 | 10BT0 | 音出シピン | 165 |
14 | 10988 | 音出シバネ | 165 |
15 | 13UZR | スタードラグ | 935 |
16 | 10A73 | スタードラグバネ | 275 |
17 | 13V96 | スタードラグ固定ナット | 385 |
18 | 10BR1 | ベアリング押エ | 165 |
19 | 1052E | サラバネ(DB8H) | 165 |
20 | 10HVB | ハンドル軸座金(A) | 165 |
21 | 106NV | 糸止メ | 275 |
22 | 13U02 | メカニカルブレーキノブ | 935 |
23 | 10896 | メカニカルブレーキ座金 | 110 |
24 | 1085F | メカニカルブレーキ座金 | 110 |
25 | 10BRE | メカニカルブレーキユルミ止メバネ | 165 |
26 | 13HLD | 本体A | 4510 |
27 | 10F3C | ローラークラッチ | 1705 |
28 | 10BN1 | ローラークラッチインナーチューブ | 605 |
29 | 10D3W | スタードラグ板 | 275 |
30 | 13V6Q | スタードラグ座金 | 935 |
31 | 13UR3 | ドライブギア | 1705 |
32 | 10D32 | スタードラグ座金 | 935 |
33 | 10D8S | ストッパーギヤ | 165 |
34 | 13UJZ | ドライブギア軸 | 1155 |
35 | 10GN0 | 座金 | 110 |
36 | 104BJ | クラッチヨークバネ | 110 |
37 | 10QCJ | クラッチヨーク板 | 165 |
38 | 13SZB | クラッチヨーク | 165 |
39 | 10MT0 | 固定ボルト | 110 |
40 | 10F64 | クラッチカム押エ | 385 |
41 | 13U5A | クラッチカム | 165 |
42 | 13SYB | クラッチツメ | 605 |
43 | 13T09 | クラッチツメバネ | 165 |
44 | 13T6Q | ピニオン伝達ギア(B) | 2805 |
45 | 13H20 | ストッパーツメ組 | 385 |
46 | 103GS | 固定ボルト | 110 |
47 | 105C1 | ボールベアリング(3×10×4) | 1375 |
48 | 13SM3 | ピニオンギア | 1155 |
49 | 105S3 | Cトメワ(No5103-25) | 110 |
50 | 13PFP | 座金 | 110 |
51 | 13H1U | 本体A固定板 | 2255 |
52 | 10MGV | 減速ギヤ用プレート(B)軸受ケ | 385 |
53 | 108PG | ボールベアリング(15×21×4) | 2255 |
54 | 13PFL | モーターホルダーカバー座金 | 110 |
55 | 13PFM | モーターホルダーカバー座金 | 165 |
56 | 13GV9 | 減速ギア用プレート(B)組 | 2255 |
57 | 10MCV | 減速ギア用プレート(B)軸ブッシュ | 275 |
58 | 13JVH | 遊星ギヤ調整座金(A) | 110 |
59 | 13GV8 | 減速ギア用プレート(A)組 | 2255 |
60 | 13SWU | モーターホルダーカバー | 2255 |
61 | 105BP | ボールベアリング(5×9×3) | 1375 |
62 | 13T6H | ピニオン伝達ギア(A) | 1485 |
63 | 10KX7 | ボールベアリング(10×15×4) | 1375 |
64 | 10BQ2 | ドライブギア軸ブッシュ | 165 |
65 | 1058E | メインギヤ軸座金(A) | 110 |
66 | 105NE | E型止メ輪3 | 110 |
67 | 10PVS | 固定ボルト | 165 |
68 | 10LZF | 固定ボルト | 110 |
69 | 13RVD | フレーム | 4510 |
70 | 13T8T | クラッチプレート | 605 |
71 | 13T9N | クラッチレバー受ケ(B) | 165 |
72 | 13T4B | クラッチレバー | 605 |
73 | 13T5Z | クラッチレバー銘版 | 165 |
74 | 103N8 | 固定ボルト | 110 |
75 | 13T9X | クラッチレバー受ケ(A) | 165 |
76 | 10LZE | 固定ボルト | 110 |
77 | 13SCX | レベルワインドガード | 935 |
78 | 103KL | 固定ボルト | 110 |
79 | 10LSZ | 固定ボルト | 110 |
80 | 13GBL | レベルワインド組 | 715 |
81 | 10FFZ | ウォームシャフトピン | 275 |
82 | 10707 | クロスギヤピン調整座金 | 110 |
83 | 10FJX | レベルワインド受ケ | 165 |
84 | 105NK | E型止メ輪2.5 | 110 |
85 | 13RYJ | ウォームシャフト受ケ(B) | 165 |
86 | 10QG5 | 固定ボルト | 110 |
87 | 10GCX | 座金 | 110 |
88 | 10TNF | Oリング | 165 |
89 | 13VGH | レバースイッチ | 605 |
90 | 10A7G | マグネット | 165 |
91 | 10HWZ | アームカム調整座金 | 110 |
92 | 13JGP | カウンターユニット組 | 21230 |
93 | 10LSN | 固定ボルト | 110 |
94 | 13S4R | レベルワインド棒 | 275 |
95 | 10MT3 | 固定ボルト | 110 |
96 | 13S1C | ウォームシャフト | 935 |
97 | 13S33 | レベルワインドパイプ | 275 |
98 | 13S1U | ウォームシャフト受ケ(A) | 165 |
99 | 105NC | E型止メ輪2 | 110 |
100 | 10583 | ボールベアリング(8×12×3.5) | 1375 |
101 | 13T2G | フレームA受ケ | 605 |
102 | 13SE1 | レベルワインドカバー | 275 |
103 | 10G9W | 座金 | 110 |
105 | 10LAG | Oリング | 165 |
107 | 103KY | 固定ボルト | 110 |
109 | 13PEP | 座金 | 110 |
110 | 13GS6 | スプール | 4510 |
111 | 1057S | スプール軸当タリ(B) | 110 |
112 | 10PMK | 固定ボルト | 110 |
114 | 10BGS | ソケットナットセット | 605 |
115 | 104SL | ソケット防水パッキン(B) | 385 |
116 | 10MT9 | 固定ボルト | 110 |
117 | 13RBH | 本体B | 1705 |
118 | 10LSS | 固定ボルト | 110 |
119 | 13H07 | モーターホルダー組 | 3410 |
120 | 10LZ1 | 固定ボルト | 110 |
121 | 13H0K | モーター組 | 3850 |
122 | 100XP | ソケット | 2255 |
131 | 10CYP | 脚調整シート | 165 |
132 | 10NC0 | リールレンチ(付属品) | 165 |
133 | 10A61 | リールレンチ(付属品) | 385 |
200 | 10FBT | ケーブル(付属品) | 4510 |
BNKI | 13WT8 | 分解図(付属品) | 165 |
CTV1 | 13X4T | 修理用カウンターユニット組V1 | 21230 |
CTV2 | 13JGP | カウンターユニット組 | 21230 |
LINE | 10CW0 | ライン通し | 165 |
TRST | 13VRA | 取扱説明書(付属品) | 495 |
ご注文方法 |
(STEP 1:お客様)
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
↓
(STEP 2:当店)
内容を確認し、メーカーへ発注致します。
↓
(STEP 3:メーカー)
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
↓
(STEP 4:当店)
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・釣竿や用品など、リール関係以外の部品。
