【ダイワ純正お取り寄せパーツ:納期1ヶ月】24IM Z TW 200XHL-C 製品コード:00630295

【ダイワ純正お取り寄せパーツ:納期1ヶ月】24IM Z TW 200XHL-C 製品コード:00630295

販売価格: 100円~35,000円(税別)

(税込: 110円~38,500円)

オプションにより価格が変わる場合もあります。

部品番号:
数量:
 お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

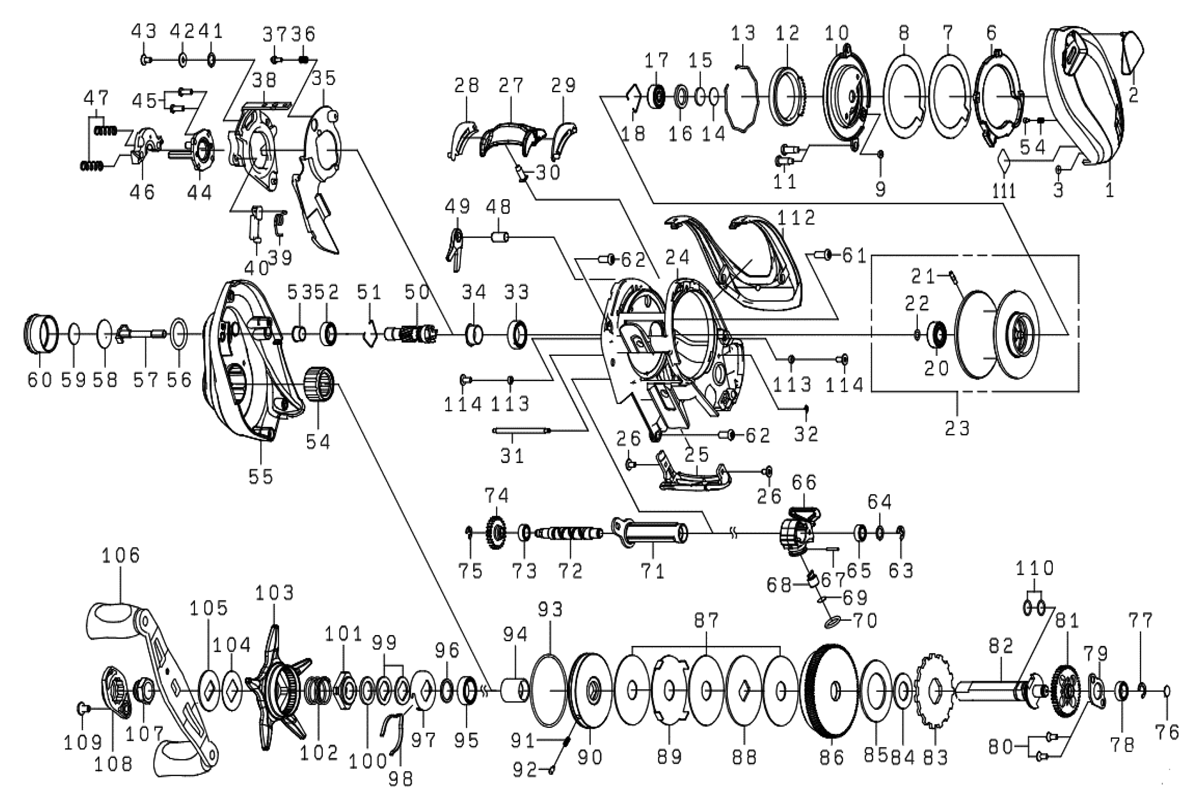

 リール部品展開図




No 部品名 部品コード 税込価格 特記事項
1 RSプレートユニット 6M713501 38500 *1
2 RSプレートカバー 6M378701 990
3 RSプレートOリング 6J197901 110
4 レバープレートSP 6J631901 220
5 レバープレートピン 6J731201 220
6 レバープレート(A) 6M339301 440
7 レバープレート(B) 6M339401 330
8 レバープレート(C) 6M378801 220
9 セットプレートカラー 6M339501 220
10 セットプレート 6M339701 3630 *1
11 セットプレートSC 6F939701 220
12 マグホルダー 6M339901 2310 *1
13 マグホルダーリング 6J742201 220
14 LSベアリングW(A) 63757406 110
15 RSベアリングW(B) 63757411 110
16 RSベアリングW(C) 6G185101 110
17 RSボールベアリング 6G511506 1540
18 RSベアリングリング 6F032201 220
20 スプールボールベアリング 6G498511 1540
21 スプールピン 6J252301 220
22 スプールシャフトOリング 6B853101 110
23 スプール(20-22) 6M629001 18150
24 フレーム 6M611401 7040
25 フロントカバー 6M337401 2200
26 フロントカバーSC 6H531508 220
27 クラッチレバー 6M371901 990
28 クラッチレバー(L) 6M334701 220
29 クラッチレバー(R) 6M334601 220
30 クラッチレバーSC 6H005701 220
31 オシレーティングポスト 6M337501 220
32 オシレーティングポストリテイナー 6H704101 220
33 クラッチカムボールベアリング 6G431002 1540
34 クラッチカムベアリングカラー 6M518401 770
35 キックレバープレート 6M335101 330
36 キックレバープレートSP 6H928801 220
37 キックレバープレートSPピン 6J055201 220
38 クラッチカム 6M334801 1100
39 キックレバーSP 6M335801 220
40 キックレバー 6M335501 770
41 クラッチカムSC・W(A) 6H159201 110
42 クラッチカムSC・W(B) 6F542701 110
43 クラッチカムSC 6B360406 220
44 クラッチカムプレート 6M044101 330
45 クラッチカムプレートSC 6B032904 220
46 クラッチプレート 6M335901 330
47 クラッチSP 6M336101 220
48 ストッパーピン 6M003401 220
49 ストッパー 6H270401 880
50 ピニオン+ドライブギアセット 6Z027188 6710 *2
51 ピニオンリング 6H160801 220
52 ピニオンボールベアリング 6G467101 1540
53 ピニオンベアリングカラー 6J953001 770 *1
54 ワンウェイクラッチ 6G819801 2090
55 LSプレート 6M630401 13200 *2
56 ゼロアジャスターOリング 6J279701 110
57 ピニオンシャフト 6H159601 330
58 ゼロアジャスターW(A) 6H161001 110
59 ゼロアジャスターW(B) 6B175503 110
60 ゼロアジャスター 6M334002 880
61 LSプレートSC(A) 6B557615 220
62 LSプレートSC(B) 6B557612 220
63 ウォームシャフトリテイナー 63205901 220
64 ウォームシャフトW 6B411703 110
65 ウォームシャフトカラー 6G720001 220
66 レベルワインド 6M372001 4290
67 レベルワインドピン 6J740201 330
68 ポール 6J740101 330
69 ポールW 6M161301 110
70 レベルワインドOリング 6G252202 110
71 ウォームシールド 6M336401 220
72 ウォームシャフト 6J927101 880
73 ウォームシャフトカラー 6G720001 220
74 ウォームシャフトギア 6M336301 440
75 ウォームシャフトギアリテイナー 6B339801 220
76 ギアシャフトW 6G099801 110
77 ギアシャフトリテイナー 63208002 220
78 ギアシャフトボールベアリング 6G466201 1540
79 ギアシャフトプレート 6M335701 330
80 ギアシャフトプレートSC 6G297002 220
81 ウォームギア 6J281001 770
82 ギアシャフト 6M335601 1980
83 ラチェット 6M045502 440
84 ラチェットW 6M336501 110
85 ドライブギアW 6H247209 660
86 ピニオン+ドライブギアセット 6Z027188 6710 *2
87 ドラグW 6M011701 770
88 ドラグディスクW 6M004001 220
89 ドラグリップW 6M336901 220
90 ドライブカラー 6M337001 1540
91 ドライブカラーSP 6M025201 220
92 ドライブカラーピン 6J566201 220
93 ドライブカラーOリング 6H452801 110
94 クラッチリング 6J327701 880
95 ハンドルボールベアリング 6G431002 1540
96 ハンドルベアリングW 6B553804 110
97 ドラグホルダー 6F028203 330
98 ドラグリーフSP 6F032401 220
99 ドラグSP・W 61508901 220
100 スタードラグW 6H929501 220
101 スタードラグナット 6J141002 770
102 スタードラグSP 6J011901 220
103 スタードラグ 6J673908 3080
104 ハンドルW(A) 6J102801 110
105 ハンドルW(B) 6J101301 330
106 ハンドル 6M629301 11000
107 ハンドルナット 6G793315 440
108 ハンドルキャップ 6J625401 440
109 ハンドルキャップSC 6G835504 220
110 ギアシャフトOリング 6F657801 110
111 ニンショウシール 6M548601 110
112 トップカバー 6M334301 3850
113 トップカバーカラー 6M047801 220
114 トップカバーSC 6H531509 220
300 ハンドルノブW 6B411703 110
301 ハンドルノブSP・W 6H744801 110
302 ハンドルノブ 6M604401 2640
303 ハンドルノブボールベアリング 6G469001 1540
304 ハンドルノブSC 6B679308 220
305 ハンドルノブキャップ 6M604601 660
306 バッテリー 6M510801 3630 *1
307 プッシュボタン 6M511201 660 *1
308 ジュウデンケーブル 6M462602 1980

*1 ― 修理対応専用(部品販売はおこなっておりません。修理お預りにて対応となります。)
*2 ― 販売停止中(こちらの部品販売につきましては、お問い合せください。)
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。

 ご注文方法


(STEP 1:お客様)
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
 ↓
(STEP 2:当店)
内容を確認し、メーカーへ発注致します。
 ↓
(STEP 3:メーカー)
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
 ↓
(STEP 4:当店)
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


 ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品

・釣竿や用品など、リール関係以外の部品。
