【ダイワ純正お取り寄せパーツ：納期1ヶ月】24IM Z TW 200XH-C　製品コード：00630294

お取り寄せ部品のご注文には、ルールがございます

・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

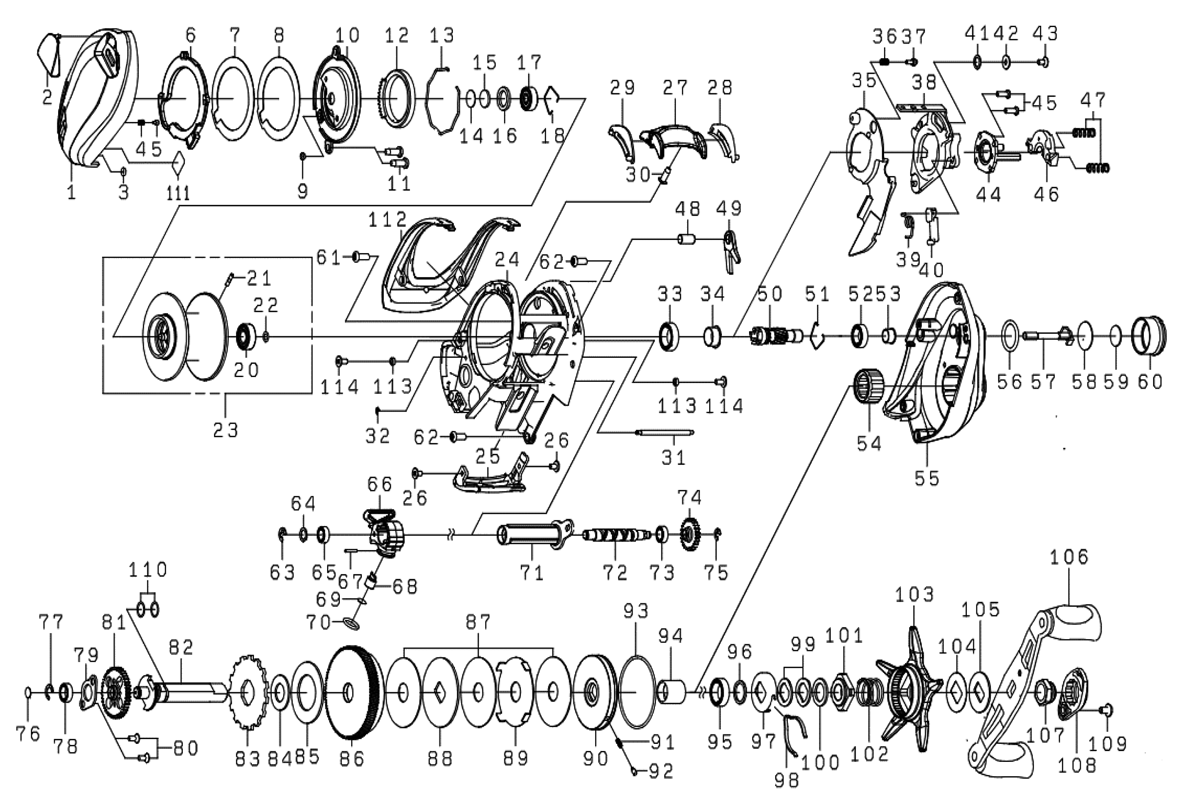

リール部品展開図

No	部品名	部品コード	税込価格	特記事項
1	ＬＳプレートユニット	6M713601	38500	*1
2	ＬＳプレートカバー	6M388701	990
3	ＬＳプレートＯリング	6J197901	110
4	レバープレートＳＰ	6J631901	220
5	レバープレートピン	6J731201	220
6	レバープレート（Ａ）	6M389001	440
7	レバープレート（Ｂ）	6M339401	330
8	レバープレート（Ｃ）	6M378801	220
9	セットプレートカラー	6M339501	220
10	セットプレート	6M387201	3630	*1
11	セットプレートＳＣ	6F939701	220
12	マグホルダー	6M339901	2310	*1
13	マグホルダーリング	6J742201	220
14	ＬＳベアリングＷ（Ａ）	63757406	110
15	ＬＳベアリングＷ（Ｂ）	63757411	110
16	ＬＳベアリングＷ（Ｃ）	6G185101	110
17	ＬＳボールベアリング	6G511506	1540
18	ＬＳベアリングリング	6F032201	220
20	スプールボールベアリング	6G498511	1540
21	スプールピン	6J252301	220
22	スプールシャフトＯリング	6B853101	110
23	スプール（２０－２２）	6M629001	18150
24	フレーム	6M611901	7040
25	フロントカバー	6M386001	2200
26	フロントカバーＳＣ	6H531508	220
27	クラッチレバー	6M388201	990
28	クラッチレバー（Ｒ）	6M334601	220
29	クラッチレバー（Ｌ）	6M334701	220
30	クラッチレバーＳＣ	6H005701	220
31	オシレーティングポスト	6M337501	220
32	オシレーティングポストリテイナー	6H704101	220
33	クラッチカムボールベアリング	6G431002	1540
34	クラッチカムベアリングカラー	6M518401	770
35	キックレバープレート	6M387901	330
36	キックレバープレートＳＰ	6H928801	220
37	キックレバープレートＳＰピン	6J055201	220
38	クラッチカム	6M388001	1100
39	キックレバーＳＰ	6M387601	220
40	キックレバー	6M387701	770
41	クラッチカムＳＣ・Ｗ（Ａ）	6H159201	110
42	クラッチカムＳＣ・Ｗ（Ｂ）	6F542701	110
43	クラッチカムＳＣ	6B360406	220
44	クラッチカムプレート	6M044101	330
45	クラッチカムプレートＳＣ	6B032904	220
46	クラッチプレート	6M387401	330
47	クラッチＳＰ	6M336101	220
48	ストッパーピン	6M003401	220
49	ストッパー	6H270401	880
50	ピニオン＋ドライブギアセット	6Z027189	6710	*2
51	ピニオンリング	6H160801	220
52	ピニオンボールベアリング	6G467101	1540
53	ピニオンベアリングカラー	6J953001	770	*1
54	ワンウェイクラッチ	6G819801	2090
55	ＲＳプレート	6M629701	13200	*2
56	ゼロアジャスターＯリング	6J279701	110
57	ピニオンシャフト	6H159601	330
58	ゼロアジャスターＷ（Ａ）	6H161001	110
59	ゼロアジャスターＷ（Ｂ）	6B175503	110
60	ゼロアジャスター	6M334002	880
61	ＲＳプレートＳＣ（Ａ）	6B557615	220
62	ＲＳプレートＳＣ（Ｂ）	6B557612	220
63	ウォームシャフトリテイナー	63205901	220
64	ウォームシャフトＷ	6B411703	110
65	ウォームシャフトカラー	6G720001	220
66	レベルワインド	6M372001	4290
67	レベルワインドピン	6J740201	330
68	ポール	6J740101	330
69	ポールＷ	6M161301	110
70	レベルワインドＯリング	6G252202	110
71	ウォームシールド	6M387301	220
72	ウォームシャフト	6J927101	880
73	ウォームシャフトカラー	6G720001	220
74	ウォームシャフトギア	6M336301	440
75	ウォームシャフトギアリテイナー	6B339801	220
76	ギアシャフトＷ	6G099801	110
77	ギアシャフトリテイナー	63208002	220
78	ギアシャフトボールベアリング	6G466201	1540
79	ギアシャフトプレート	6M335701	330
80	ギアシャフトプレートＳＣ	6G297002	220
81	ウォームギア	6J281001	770
82	ギアシャフト	6M335602	1980
83	ラチェット	6M045502	440
84	ラチェットＷ	6M336501	110
85	ドライブギアＷ	6H247209	660
86	ピニオン＋ドライブギアセット	6Z027189	6710	*2
87	ドラグＷ	6M011701	770
88	ドラグディスクＷ	6M004001	220
89	ドラグリップＷ	6M336901	220
90	ドライブカラー	6M337001	1540
91	ドライブカラーＳＰ	6M025201	220
92	ドライブカラーピン	6J566201	220
93	ドライブカラーＯリング	6H452801	110
94	クラッチリング	6J327701	880
95	ハンドルボールベアリング	6G431002	1540
96	ハンドルベアリングＷ	6B553804	110
97	ドラグホルダー	6F028203	330
98	ドラグリーフＳＰ	6F032401	220
99	ドラグＳＰ・Ｗ	61508901	220
100	スタードラグＷ	6H929501	220
101	スタードラグナット	6J141001	770
102	スタードラグＳＰ	6J011901	220
103	スタードラグ	6J673908	3080
104	ハンドルＷ（Ａ）	6J102801	110
105	ハンドルＷ（Ｂ）	6J101301	330
106	ハンドル	6M629301	11000
107	ハンドルナット	6G793314	440
108	ハンドルキャップ	6J625401	440
109	ハンドルキャップＳＣ	6G835504	220
110	ギアシャフトＯリング	6F657801	110
111	ニンショウシール	6M548601	110
112	トップカバー	6M387101	3850
113	トップカバーカラー	6M047801	220
114	トップカバーＳＣ	6H531509	220
300	ハンドルノブＷ	6B411703	110
301	ハンドルノブＳＰ・Ｗ	6H744801	110
302	ハンドルノブ	6M604401	2640
303	ハンドルノブボールベアリング	6G469001	1540
304	ハンドルノブＳＣ	6B679308	220
305	ハンドルノブキャップ	6M604601	660
306	バッテリー	6M510801	3630	*1
307	プッシュボタン	6M511201	660	*1
308	ジュウデンケーブル	6M462602	1980

*1 ― 修理対応専用（部品販売はおこなっておりません。修理お預りにて対応となります。）
*2 ― 販売停止中（こちらの部品販売につきましては、お問い合せください。）
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。

ご注文方法

（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts

ご注文ができない部品について

・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。
