【ダイワ純正お取り寄せパーツ：納期1ヶ月】24紅牙IC 200L　製品コード：00631565

お取り寄せ部品のご注文には、ルールがございます

・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

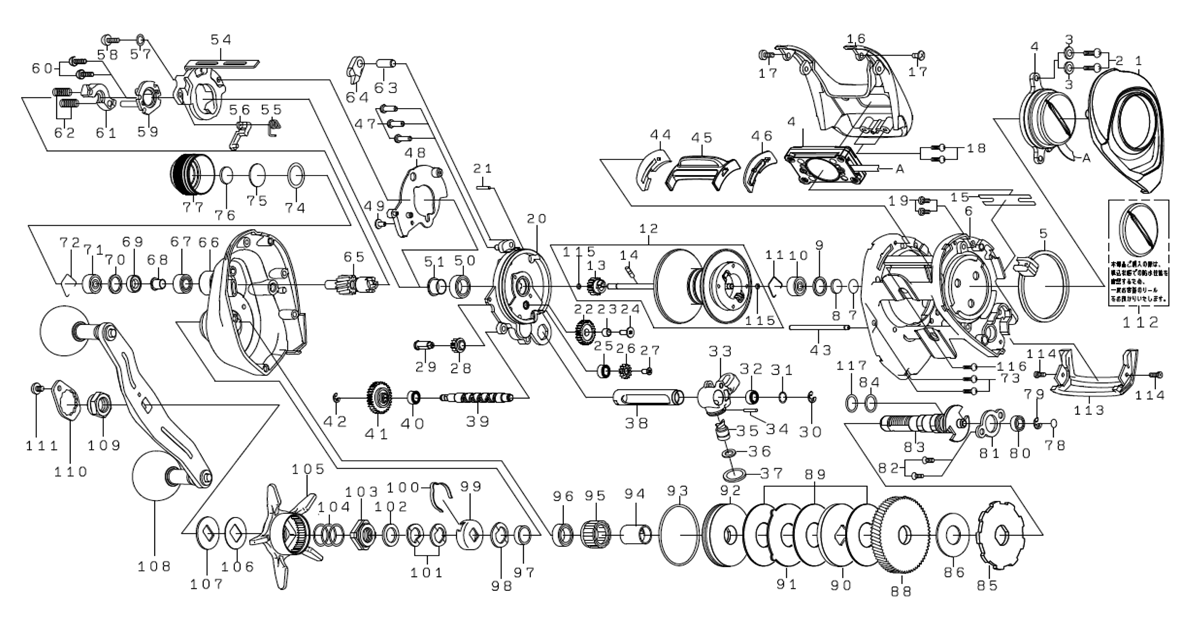

リール部品展開図

No	部品名	部品コード	税込価格	特記事項
1	ＲＳプレート	6M371003	3080
2	ＩＣモジュールＳＣ	6H666003	220
3	ＩＣモジュールＳＣ・Ｗ	6B536104	110
4	ＩＣモジュール	6M269403	11550
5	ＲＳセンサープレート	6M370801	1980
6	フレーム	6M370101	3960
7	ＲＳベアリングＷ（Ａ）	63757404	110
8	ＲＳベアリングＷ（Ｂ）	63757411	110
9	ＲＳベアリングＷ（Ｃ）	6G185101	110
10	ＲＳボールベアリング	6G511506	1540
11	ＲＳベアリングリング	6F032201	220
12	スプール（１２－１４・１１７）	6M559201	7260
13	スプールギア	6M026001	220
14	スプールピン	6J252301	220
15	ＩＣモジュールホールドシール	6J619501	220
16	フィンガーカバー	6M349903	1210
17	フィンガーカバーＳＣ（Ａ）	6H531509	220
18	フィンガーカバーＳＣ（Ｂ）	6H005701	220
19	ＲＳプレートＳＣ	6J252301	220
20	セットプレート	6J619501	220
21	セットプレートピン	6M349903	1210
22	セットプレートギア（Ａ）	6H531509	220
23	セットプレートギア（Ａ）カラー	6H005701	220
24	セットプレートギア（Ａ）ＳＣ	6H472205	220
25	セットプレートギア（Ｂ）ベアリング	6G469001	1540
26	セットプレートギア（Ｂ）	6M023801	220
27	セットプレートギア（Ｂ）ＳＣ	6H842806	220
28	セットプレートギア（Ｃ）	6M023901	220
29	セットプレートギア（Ｃ）ＳＣ	6M024001	220
30	ウォームシャフトリテイナー	63205901	220
31	ウォームシャフトベアリングＷ	6B411703	110
32	ウォームシャフトカラー	6G720001	220
33	レベルワインド	6M357001	2970
34	レベルワインドピン	6J740201	330
35	ポール	6J740101	330
36	ポールＷ	6G099801	110
37	ポールホルダーＯリング	6G252202	110
38	ウオームシールド	6M370601	1320
39	ウオームシャフト	6M349201	1210
40	ウォームシャフトカラー	6G720001	220
41	ウォームシャフトギア	6M023501	220
42	ウォームシャフトギアリテイナー	6B339801	220
43	オシレーティングポスト	6M349501	220	*1
44	クラッチレバープレート（Ｌ）	6M348801	220
45	クラッチレバー	6M349301	660
46	クラッチレバープレート（Ｒ）	6M348901	220
47	セットプレートＳＣ	6B557613	220
48	クラッチカムプレート	6M090401	220
49	クラッチカムプレートＳＣ	6H531508	220
50	クラッチカムボールベアリング	6G431002	1540
51	クラッチカムベアリングカラー	6M518401	770
54	クラッチカム	6M370401	440
55	キックレバーＳＰ	6J990401	220
56	キックレバー	6J990301	660
57	クラッチカムＷ	6H159202	110
58	クラッチカムＳＣ	63522501	220
59	キックレバープレート（Ｂ）	6M044101	330
60	キックレバープレート（Ｂ）ＳＣ	6B032904	220
61	クラッチプレート	6M106001	330
62	クラッチプレートＳＰ	6J142501	220
63	ストッパーピン	6J946701	220
64	ストッパー	6H270401	880
65	ピニオン＋ドライブギアセット	6Z026912	8250
66	ＬＳプレート	6M565601	3960
67	ピニオンボールベアリング（Ａ）	6G467101	1540
68	ピニオンベアリングカラー（Ａ）	6J953001	770	*1
69	ピニオンベアリングカラー（Ｂ）	6M348501	770
70	ピニオンベアリングＷ	6G185101	110
71	ピニオンボールベアリング（Ａ）	6G511506	1540
72	ピニオンベアリングリング	6F032201	220
73	ＬＳプレートＳＣ（Ａ）	6B557613	220
74	メカニカルブレーキノブＯリング	6M150101	110
75	メカニカルブレーキＷ（Ａ）	6M412001	110
76	メカニカルブレーキＷ（Ｂ）	6B175503	110
77	メカニカルブレーキノブ	6M348603	1870
78	ギアシャフトＷ	6G099801	110
79	ギアシャフトリテイナー	63208002	220
80	ギアシャフトボールベアリング	6G538007	1540
81	ギアシャフトプレート	6M040001	330
82	ギアシャフトプレートＳＣ	6E134514	220
83	ギアシャフト	6M558902	2200
84	ギアシャフトＯリング（Ａ）	6H156901	110
85	ラチェット	6M045501	330
86	ドライブギアＷ	6M085901	220
88	ピニオン＋ドライブギアセット	6Z026912	8250
89	ドラグＷセット（３マイ　イリ）	6M217501	3960
90	ドラグディスクＷ	6H470904	220
91	ドラグリップＷ	6M046101	330
92	ドライブカラー	6M046302	1760
93	ドライブカラーＯリング	6H452801	110
94	クラッチリング	6J327701	880
95	ワンウェイクラッチ	6G819801	2090
96	ハンドルボールベアリング	6G431002	1540
97	クラッチリングＷ	6J640601	220
98	ドラグホルダーカラー	6E253501	220
99	ドラグホルダー	6E709201	330
100	ドラグホルダーリーフスプリング	6E715601	220
101	ドラグＳＰ・Ｗ	61508901	220
102	スタードラグＷ	6H929501	220
103	スタードラグナット	6J935104	770
104	スタードラグＳＰ	6J011901	220
105	スタードラグ	6E721107	3190
106	ハンドルＷ（Ａ）	6J102801	110
107	ハンドルＷ（Ｂ）	6J101301	330
108	ハンドル	6M559501	19800
109	ハンドルナット	6J090311	440
110	ハンドルロックプレート	6H283609	440
111	ハンドルロックプレートＳＣ	6G835502	330
112	バッテリーキャップ（Ｏリングツキ）	6Y658601	2200	*1
113	フロントカバー	6M350003	990
114	フロントカバーＳＣ	6H531511	220
115	スプールシャフトＯリング	6H770601	110
116	ＲＳプレートＳＣ（Ｂ）	6B557614	220
117	ギアシャフトＯリング（Ｂ）	6F657801	110
200	マニュアル	6Y720601	220
201	マニュアル（カウンター）	6Y720701	220
203	ハンドルノブＷ	6B411703	110
204	ハンドルノブカラー	6G720001	220
205	ハンドルノブ	6M452102	2970
206	ハンドルノブＳＣ	6B679308	220
207	ハンドルノブキャップ	6Z027651	1540
208	ハンドルノブキャップＯリング	6H100001	110

*1 ― 修理対応専用（部品販売はおこなっておりません。修理お預りにて対応となります。）
*2 ― 販売停止中（こちらの部品販売につきましては、お問い合せください。）
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。
