【ダイワ純正お取り寄せパーツ：納期1ヶ月】24スティーズ SV TW 100HL　製品コード：00630313

お取り寄せ部品のご注文には、ルールがございます

・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

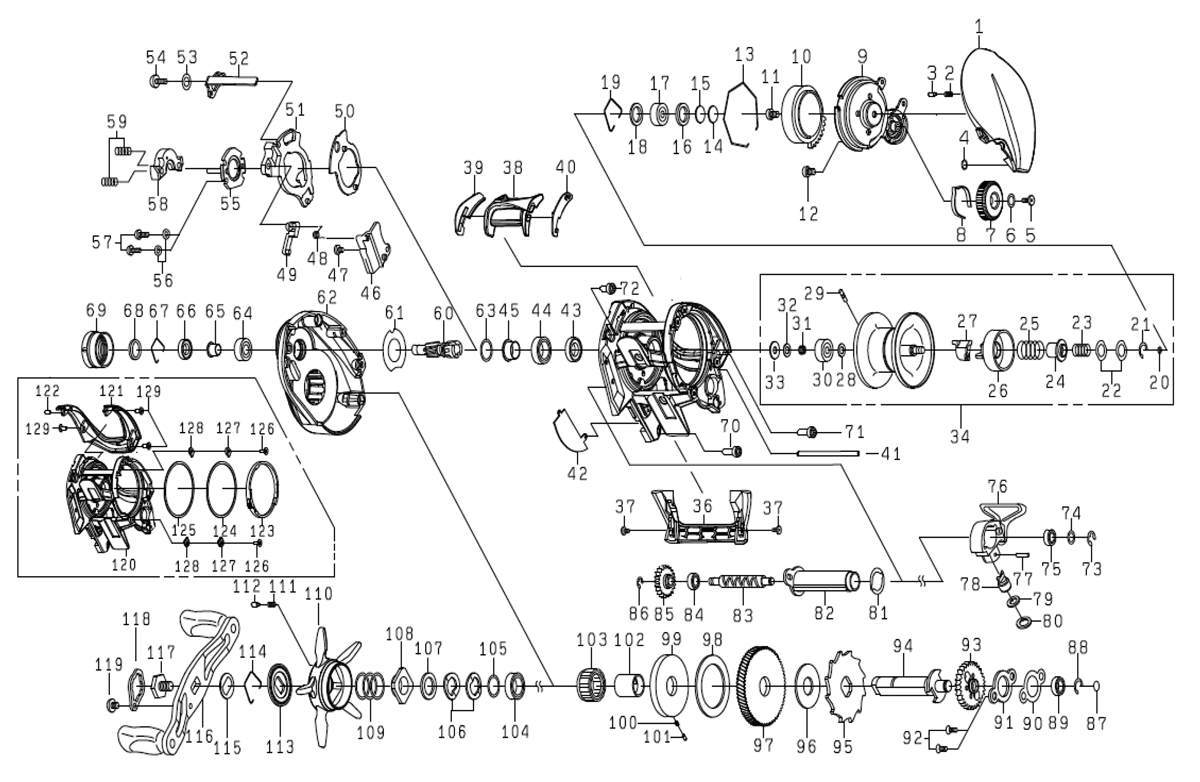

リール部品展開図

No	部品名	部品コード	税込価格	特記事項
1	ＲＳプレート	6M507201	4290
2	レバープレートＳＰ	6J631901	220
3	レバープレートピン	6M508401	330
4	ＲＳプレートＯリング	6J197901	110
5	ブレーキダイヤルＳＣ	6G940402	220
6	ブレーキダイヤルＷ	6H159201	110
7	ブレーキダイヤル	6M507601	770
8	ブレーキダイヤルリーフＳＰ	6J886201	220
9	セットプレート	6M507401	4840
10	マグホルダー	6M507701	2640
11	セットプレートＳＣ（Ａ）	6H666002	220
12	セットプレートＳＣ（Ｂ）	6H022601	220
13	マグホルダーリング	6G757801	220
14	ＲＳベアリングＷ（Ａ）	63757404	110
15	ＲＳベアリングＷ（Ｂ）	63757411	110
16	ＲＳベアリングＷ（Ｃ）	6G185101	110
17	ＲＳボールベアリング	6G511506	1540
18	ＲＳボールベアリングＯリング	6G703201	110
19	ＲＳベアリングリング	6F032201	220
20	スプールホルダーＯリング	6H770601	110
21	スプールホルダーＳＰリテイナー	63208002	220
22	スプールホルダーＳＰ・Ｗ（Ａ）	6J497001	110
23	スプールホルダーカラー（Ａ）ＳＰ	6M042201	220
24	スプールホルダーカラー（Ａ）	6M391901	330
25	スプールホルダーＳＰ	6M042001	220
26	スプールホルダー	6M601101	1980
27	スプールホルダーカラー（Ｂ）	6M041701	220
28	スプールベアリングＷ（Ａ）	63754103	110
29	スプールピン	6H358802	220
30	スプールボールベアリング	6G511506	1540
31	スプールベアリングＳＰ	6M052601	220
32	スプールベアリングＷ（Ｂ）	6F774601	110
33	スプールベアリングＷ（Ｃ）	6M052501	110
34	スプール（２０－３３）	6Z027640	16720
36	フロントカバー	6M507102	880
37	フロントカバーＳＣ	6H531507	220
38	クラッチレバー	6M505901	990
39	クラッチレバープレ－ト（Ｌ）	6M505801	220
40	クラッチレバープレ－ト（Ｒ）	6M505701	220
41	オシレーティングポスト	6M522601	440
42	ＬＳカバープレート	6M047901	220
43	フレームカラー	6M505201	330
44	クラッチカムボールベアリング	6G431002	1540
45	クラッチカムベアリングカラー	6M518401	770
46	キックレバ－プレート（Ａ）	6M048301	330
47	キックレバ－プレート（Ａ）ＳＣ	6H531507	220
48	キックレバ－プレートＳＰ	6J407801	220
49	キックレバ－	6J638601	660
50	クラッチカムプレート（Ａ）	6M048201	220
51	クラッチカム	6M048001	330
52	クラッチカムプレート（Ｂ）	6M511601	550
53	クラッチカムプレートＷ	6M070001	110
54	クラッチカムプレートＳＣ	6B360405	220
55	キックレバ－プレート（Ｂ）	6H659103	330
56	キックレバ－プレート（Ｂ）ＳＣ・Ｗ	6G913306	110
57	キックレバ－プレート（Ｂ）ＳＣ	6B032905	330
58	クラッチプレート	6M157501	330
59	クラッチＳＰ	6J313901	220
60	ピニオン＋ドライブギアセット	6Z027577	6380
61	クラッチＳＰプレート	6J285901	220
62	ＬＳプレート	6M575401	11220
63	クラッチカムベアリングカラーＯリング	6M639101	220
64	ピニオンボールベアリング	6G538003	1540
65	ピニオンベアリングカラー（Ａ）	6J724601	990
66	ピニオンベアリングカラー（Ｂ）	6M525801	220
67	ピニオンベアリングカラー（Ｂ）リング	6H448402	220
68	オイルインジェクションキャップＷ	6M526701	110
69	オイルインジェクションキャップ	6M504901	1980
70	ＬＳプレ－トＳＣ（Ａ）	6G945820	220
71	ＬＳプレ－トＳＣ（Ｂ）	6G945806	220
72	ＬＳプレ－トＳＣ（Ｃ）	6G945806	220
73	ウォームシャフトリテイナー	63205901	220
74	ウォームシャフトＷ	6B411702	110
75	ウォ－ムシャフトボールベアリング	6G469001	1540
76	レベルワインド	6M604801	7040
77	レベルワインドピン	6J740201	330
78	ポール	6J740101	330
79	ポールＷ	6M161301	110
80	レベルワインドＯリング	6G252202	110
81	ウォームシールドプレート	6J281601	220
82	ウォームシールド	6M506401	330
83	ウォームシャフト	6M506301	880
84	ウォ－ムシャフトボールベアリング	6G469001	1540
85	ウォ－ムシャフトギア	6M048801	440
86	ウォ－ムシャフトギアリテイナー	6B339801	220
87	ギアシャフトＷ	6G099801	110
88	ギアシャフトリテイナー	63208002	220
89	ギアシャフトボールベアリング	6G466205	1540
90	ギアシャフトプレート（Ａ）	6J281201	220
91	ギアシャフトプレート（Ｂ）	6J281101	330
92	ギアシャフトプレートＳＣ	6G297006	220
93	ウォームシャフトギア	6M048601	330
94	ギアシャフト	6M505602	2750
95	ラチェット	6H660901	330
96	ドライブギアＷ	6E708903	220
97	ピニオン＋ドライブギアセット	6Z027577	6380
98	ドラグＷ	6H359004	770
99	ドライブカラー	6J740501	1760
100	ドライブカラーＳＰ	6M025201	220
101	ドライブカラーピン	6J566201	220
102	クラッチリング	6G011401	880
103	ワンウェイクラッチ	6G819801	2090
104	ハンドルボールベアリング	6G431002	1540
105	ハンドルベアリングＷ	6B553803	110
106	ドラグＳＰ・Ｗ	61508901	220
107	スタードラグＷ	6H929501	220
108	ドラグナット	6M507002	770
109	ドラグナットＳＰ	6J011901	220
110	スタードラグ	6M506501	4180
111	スタードラグＳＰ	6M627801	220
112	スタードラグピン	6J731201	220
113	スタードラグプレート	6M506601	220
114	スタードラグプレートリング	6M627701	220
115	ハンドルＷ	6G027403	110
116	ハンドル	6M507901	9680
117	ハンドルＳＣ	6J295501	990
118	ハンドルロックプレート	6J319207	330
119	ハンドルロックプレートＳＣ	6H257003	220
120	フレーム	6M645301	6600
121	フレームカバー	6M505401	2860
122	フレームカバーピン	6M526101	220
123	レバープレート（Ａ）	6M508601	220
124	レバープレート（Ｂ）	6M511401	220
125	レバープレート（Ｃ）	6M506701	220
126	レバープレートＳＣ	6H842809	220
127	レバープレート（Ｄ）	6M508501	220
128	レバープレート（Ｅ）	6M511501	220
129	フレームカバーＳＣ	6H531507	220
200	ハンドルノブＷ	6H744801	110
201	ハンドルノブ	6J315504	2420
202	ハンドルノブボールベアリング	6G469007	1540
203	ハンドルノブＳＣ	6B679308	220
204	ハンドルノブキャップ	6J315802	660
300	ドライバー	6X390501	440
301	フレーム　ホゴシート	6J374301	220

*1 ― 修理対応専用（部品販売はおこなっておりません。修理お預りにて対応となります。）
*2 ― 販売停止中（こちらの部品販売につきましては、お問い合せください。）
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。
