【シマノ用】レベルワインドキャップ LVCAP-18BTM（22アルデバランBFS, 24メタニウム DC, 23-20メタニウム, 23アンタレス DC MD, 22-18バンタム対応）

■商品説明

設計の見直しを行い、最新モデルから旧モデルまで、幅広く対応を持たせた新型レベルワインドキャップです。

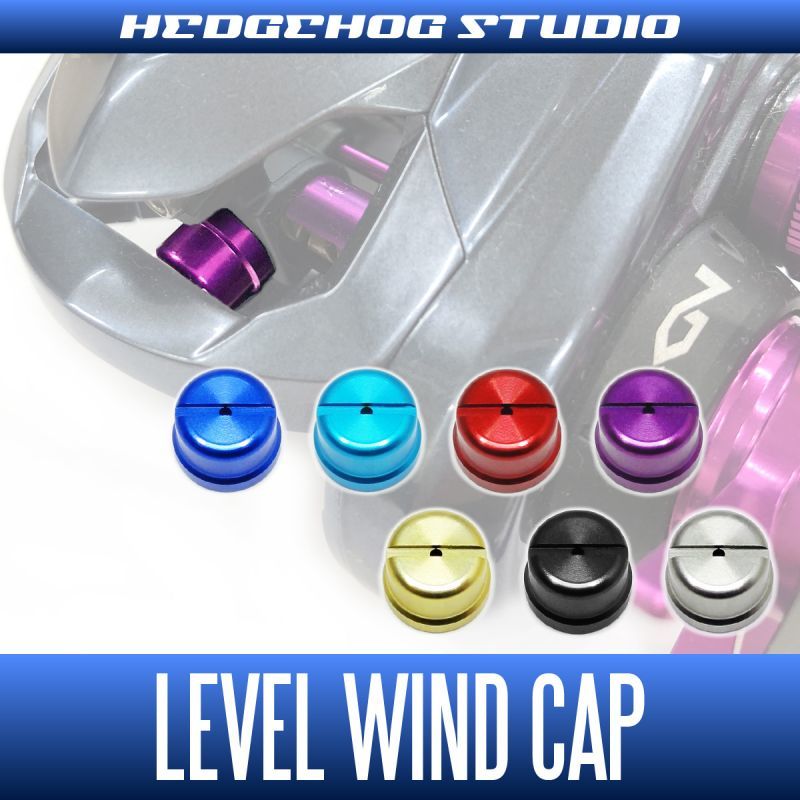

■カラーラインナップ





レベルワインドキャップ・レベルワインドシャフト・レベルワインドパイプの3点を交換するとカラーの統一感がありますね。


■対応機種

・23アンタレス DC MD
・21アンタレス DC
・19アンタレス
・18アンタレス DC MD
・16アンタレス DC
・12アンタレス
・06アンタレス AR
・06アンタレス DC

・11カルカッタコンクエスト 50DC
・04カルカッタコンクエスト 50S
・01カルカッタコンクエスト 50

・22アルデバラン BFS
・18アルデバラン MGL
・16アルデバラン BFS/BFS XG
・15アルデバラン BFS XG LIMITED
・15アルデバラン
・12アルデバラン BFS XG
・12アルデバラン BFS
・09アルデバラン Mg

・24メタニウム DC
・23メタニウム
・22メタニウム シャローエディション
・20メタニウム
・16メタニウム MGL
・15メタニウム DC
・13メタニウム
・08メタニウム MgDC
・07メタニウム Mg

・22バンタム
・18バンタム MGL

・24スコーピオン MD
・21スコーピオン DC
・21スコーピオン MD
・19スコーピオン MGL
・17スコーピオン BFS/BFS XG
・17スコーピオン DC
・16スコーピオン 70
・14スコーピオン
・04スコーピオン Mg 1000
・00スコーピオン 1000

・24SLX
・23SLX DC
・22SLX DC XT
・21SLX BFS
・20SLX DC
・19SLX MGL

・22クラド DC
・15クラド

・22グラップラー BB
・21グラップラー
・17グラップラー
・16グラップラー BB

・22エクスセンス DC
・20エクスセンス DC SS
・17エクスセンス DC
・13エクスセンス DC
・12エクスセンス DC

・22炎月 BB
・21炎月
・17炎月
・16炎月
・17炎月 BB
・16炎月 BB

・17スティーレ SS
・16スティーレ

・17ステファーノ SS
・16ステファーノ
・13ステファーノ
・12ステファーノ

・18-20ベイゲーム
・14ベイゲーム

・16カシータス MGL

・15シティカ

・18バスライズ

・17バスワンXT

・20ゲンプウ
・20ゲンプウ XT
・17ゲンプウ XT


■取り付け方法

取付説明書は付属致しませんので、下記取付方法をご参考下さい。
取り付け方法はリールによって異なりますが、代表例として13メタニウムで説明致します。



ハンドルロックのビスを外します。




ナットをレンチで外します。




ハンドル、スタードラグ、スプールを外します。
ワッシャーやナットの類は外したままの向きで並べておくと、組立する時に簡単です。




ボディのビスを外します。




ピニオンギア、ドライブギアを外します。




レベルワインドキャップを外します。
太めのマイナスドライバーがおすすめです。




レベルワインドキャップにはゴムリングとワッシャーがついていますので、これらの純正パーツは再利用します。




レベルワインドパイプのEリングを外します。
細めのマイナスドライバーがおすすめです。




レベルワインドパイプを分解します。




レベルワインドシャフトのEリングを細めのマイナスドライバーで外します。




レベルワインドシャフトを外すとレベルワインド本体も外すことができます。




さて、ここから分解した逆の手順で組立していきます。
まずはレベルワインドシャフトです。




レベルワインドパイプを取り付けます。




レベルワインドキャップを取り付けます。
ゴムリングとワッシャーも取り付けするのを忘れずに。




ピニオンギアを取り付けます。






ドライブギアを取り付けます。




インナーチューブを取り付けます。




サイドカバーを取り付けして反対側からビスで固定します。




ジュラルミンビスに交換する場合は、専用ドライバーの使用がおすすめです。




ボディ2箇所のビスはジュラルミンビスに交換可能です。




軽量浅溝スプールも装着可能です。




ドラグ内部のワッシャーの位置関係は写真を参考にして下さい。




ドラグと音出し板の穴位置がまっすぐ平行になるように合わせます。




ドライブギア軸、ナットもまっすぐ平行に合わせます。




穴位置を合わせてドラグを取り付けしたら、ナットで固定します。




リテーナーを取り付けます。ビスはジュラルミンビスに交換可能です。





■補足説明



22アルデバランBFSですが、レベルワインドガードと呼ばれるフロントカバーが最初は外れにくいです。
パーツの破損に注意しながら、ハンドルの逆側を引っ張って浮かせることで外せます。




写真の様なドライブギアの構造の場合、矢印部分がしっかりと合わさり、奥まではまっているか確認しましょう。
プレートが浮いている状態ではサイドカバーが締まりません。
