【TRY-ANGLE/トライアングル】タフライトスプール＆マグブレーキシステムセット

■渓流ベイトフィネスアングラー必携！BCシリーズ用堅牢＆軽量スプール登場！

渓流ベイトフィッシングにおいてマストと言えるカスタムパーツ「フィネス用スプール」にBC42/52系ユーザー待望の五十鈴工業純正スプールがそれぞれ登場！

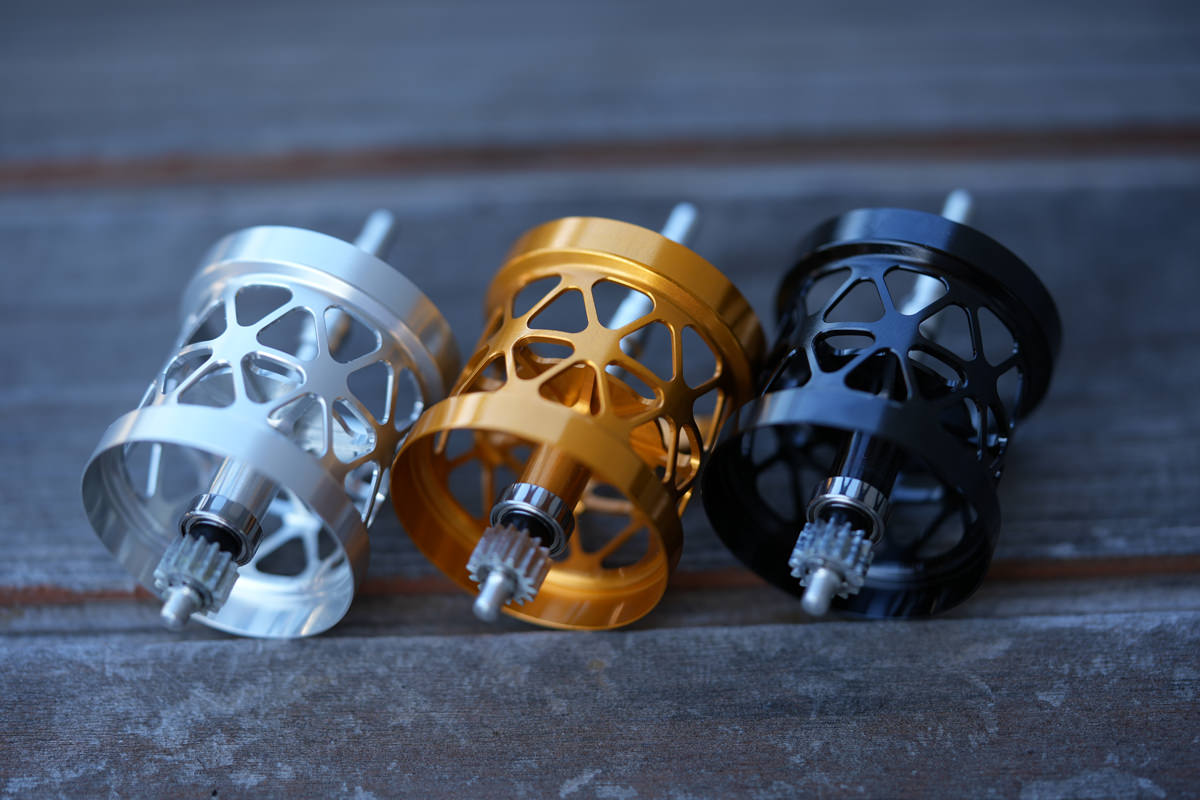

三角形状のホールを採用し、ノーマルスプールから60%以上の軽量化を実現。

緻密な設計と様々な魚種で重ねられたテストによって軽量かつ剛性の高い仕上がりとなりました。

また、純正パーツ初のマグネットブレーキシステムを採用。非接触式のため、遠心ブレーキに比べて湿度や天候による影響が極めて少なく、2g台のミノーも安定して快適にキャストできるようになります。

なお、別売の追加マグネットを装着することでブレーキの効きを更に強化することが可能です。


■中型BCシリーズでルアーをより遠くに。より高精度に。

五十鈴工業製中型リール「BC62/73系」「BC72系」適合、フィネスラインにも対応したミディアムシャロースプールの登場です。

三角形状のホールによって軽量かつ高い剛性を実現。
軽量化されたスプールの恩恵として従来より軽い力でキャストできる分、アキュラシー性が向上。
より離れたところからポイントへアプローチできるようになります。

また、大型魚のファイトに対応するべく、本製品にはステンレス製スプールシャフトを採用しています。
試作・テストの結果、中型リールでの実釣において回転軸の重量増による飛距離への影響は限りなく軽微と判明。
アルミ製シャフト採用の42/52系同製品と比較し、本製品ではよりタフな仕上がりを選択しました。

制動形式にはマグネットブレーキシステムを採用。
非接触式のため、遠心ブレーキに比べて湿度や天候による影響が極めて少なく、安定して快適にキャストできるようになります。

なお、別売の追加マグネットを装着することでブレーキの効きを更に強化することが可能です。


■ご使用の前に

購入時のスプールはドライ状態です。使用前にオイル・グリスの塗布をお願いします。


■取り付け方　(BC42シリーズ・BC52シリーズ)

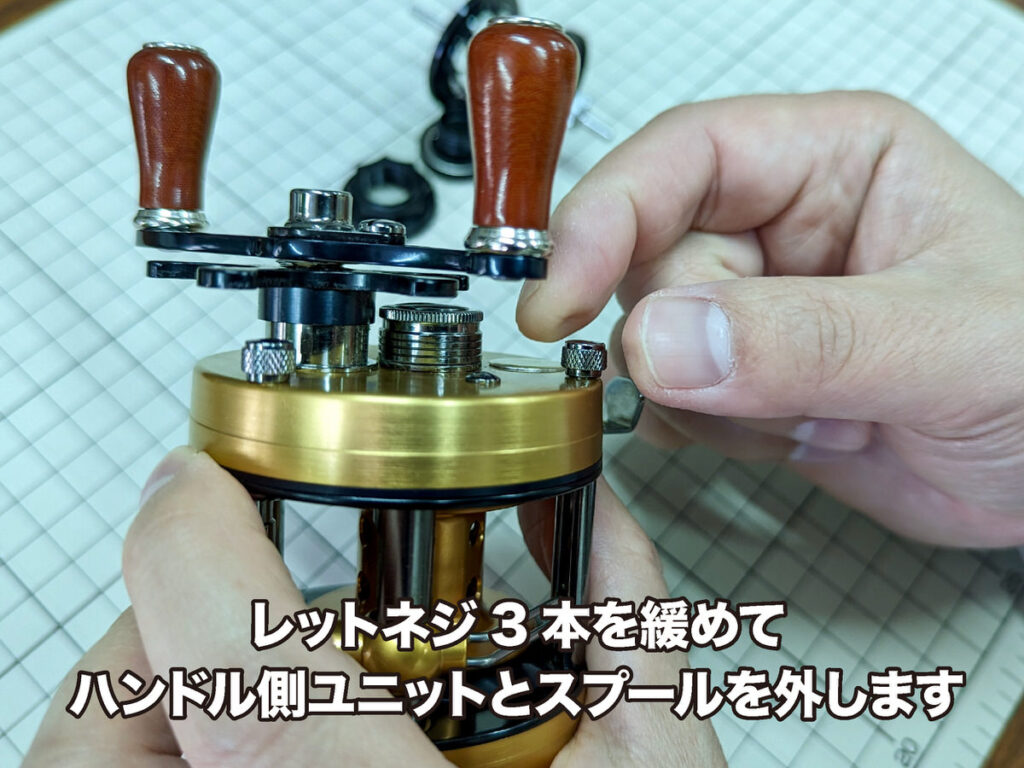

（1）ハンドル側ユニットをレットネジ3本を緩めて外します。

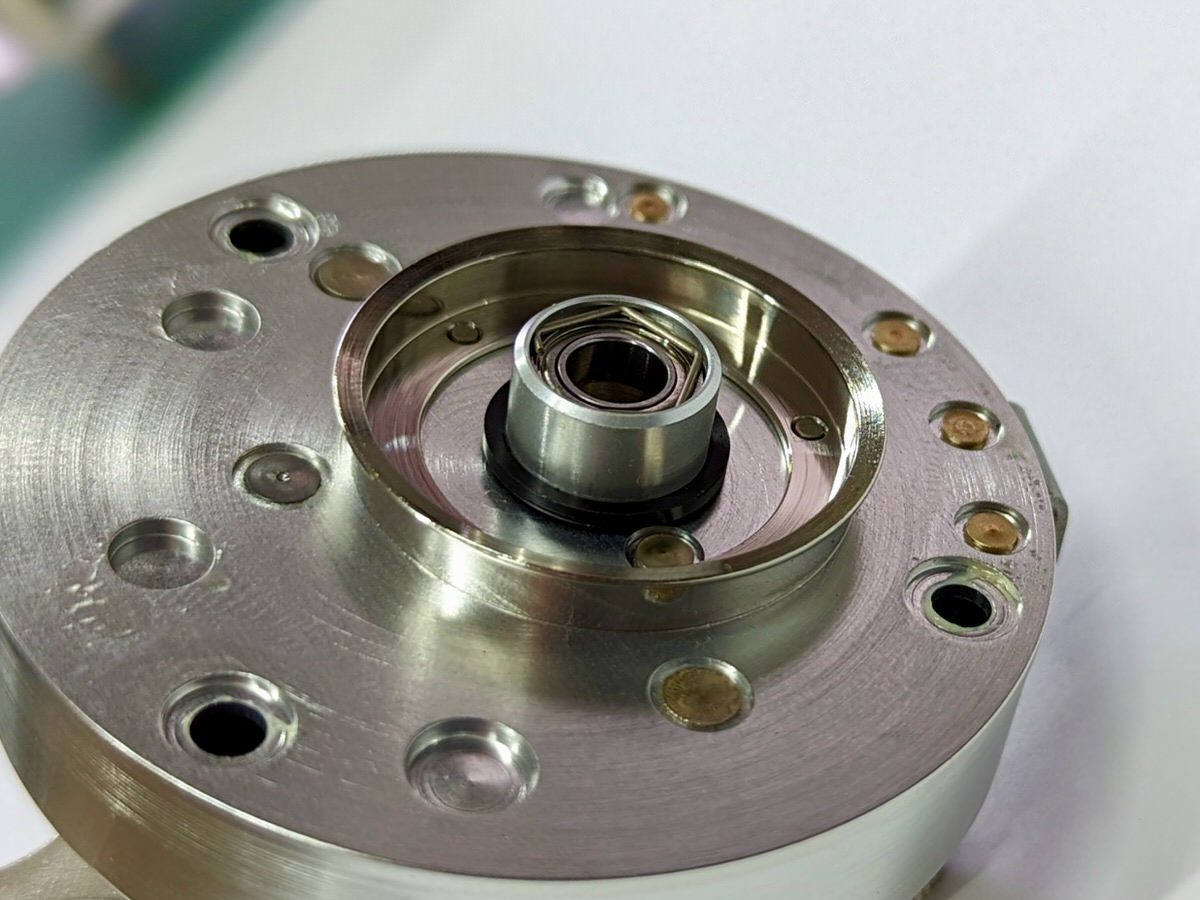

（2）ハンドル側ユニットにあるベアリングケースに4:スペーサーの内径が大きい側を奥に向け、ベアリングケースの根元まではめます。


こちらの面が奥側になるようにはめます。

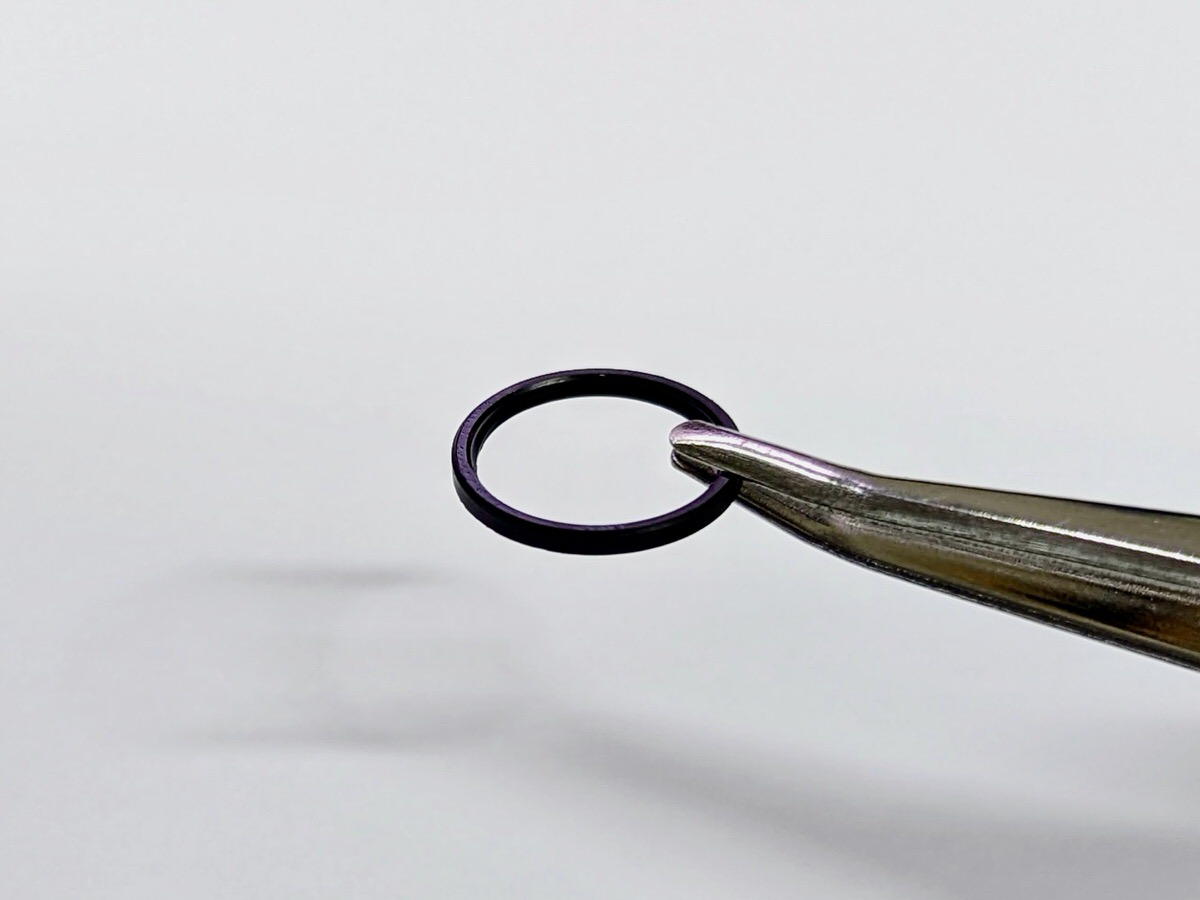

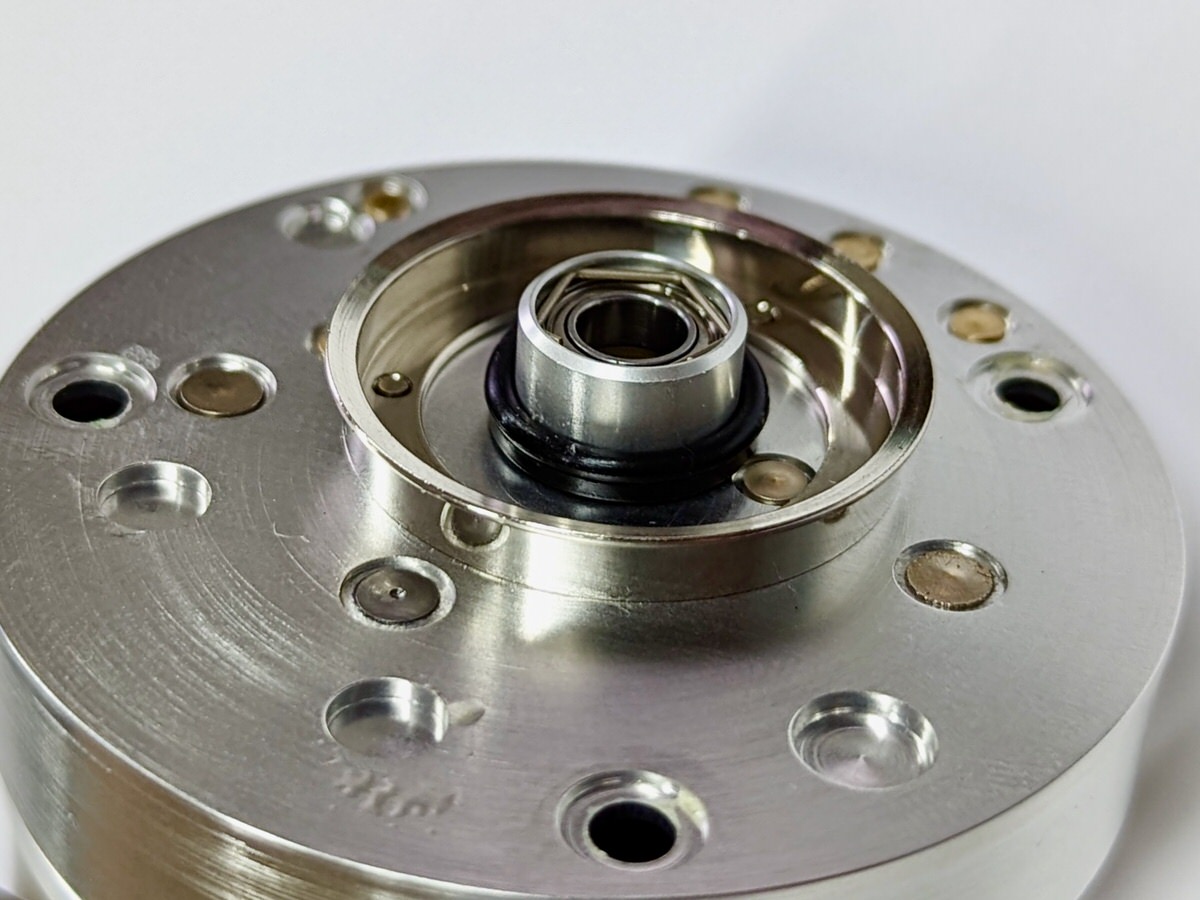

（3）5:Oリングをはめます。

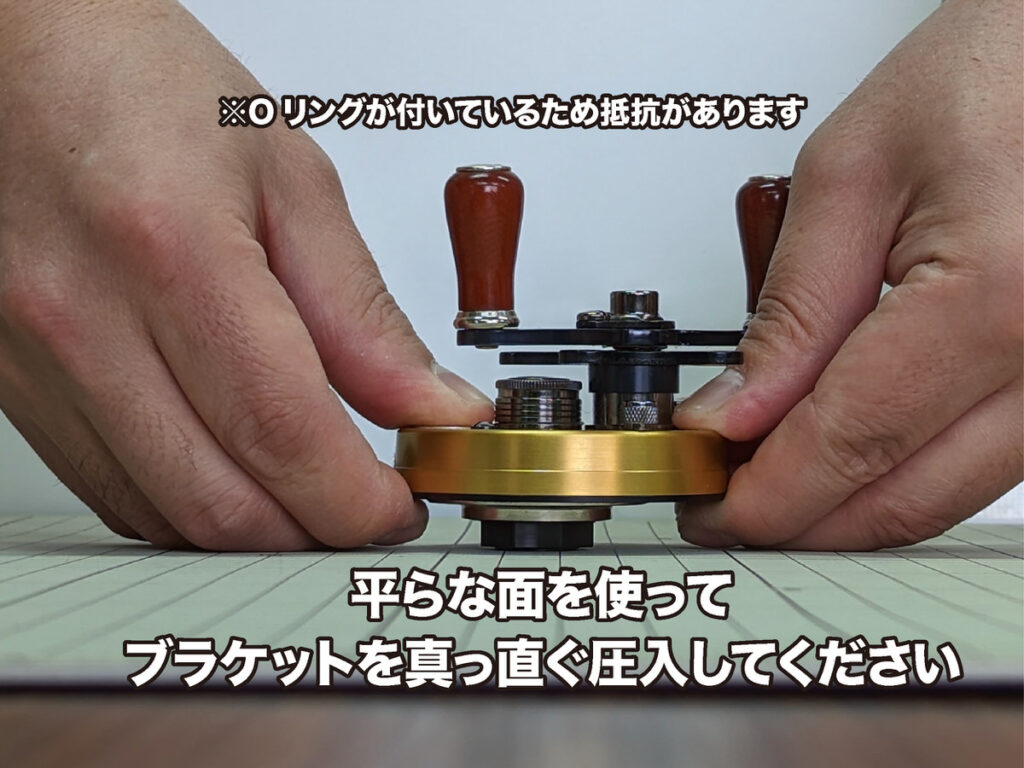

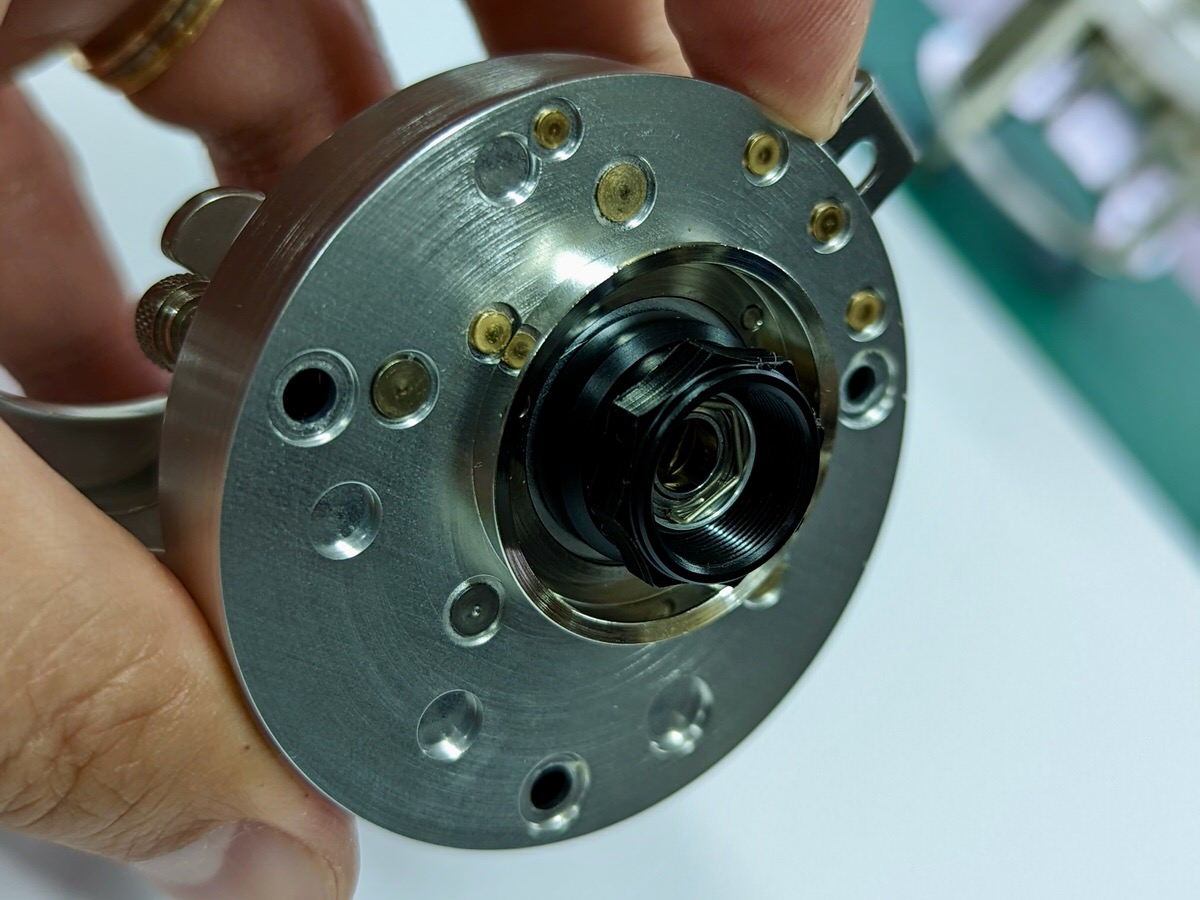

（4）2:ブラケットをベアリングケースの面位置までピッタリ合う様に圧入します。Oリングを挟み込むので抵抗があります。

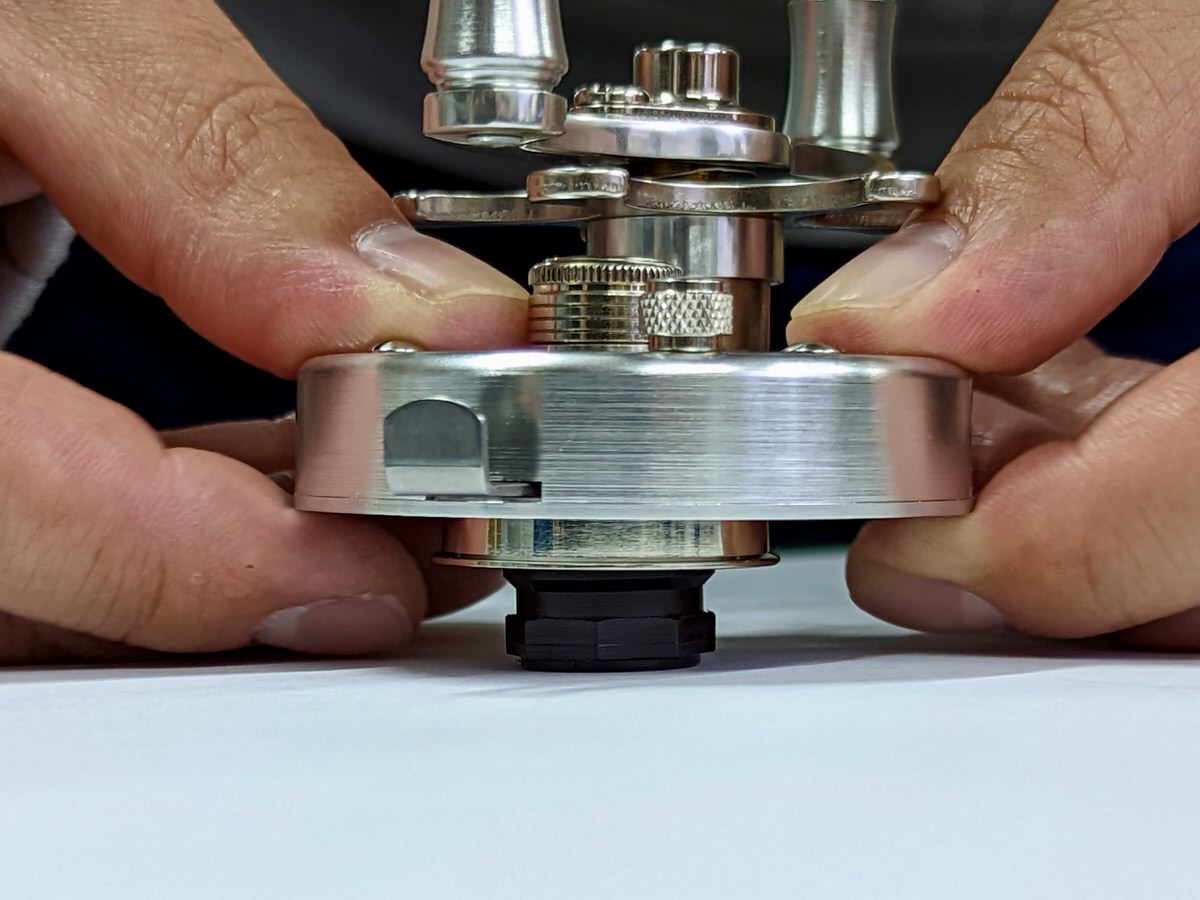

テーブルなど固い平面に2:ブラケットを置き、ハンドル側ユニットを上から真っ直ぐに押し当ててください。

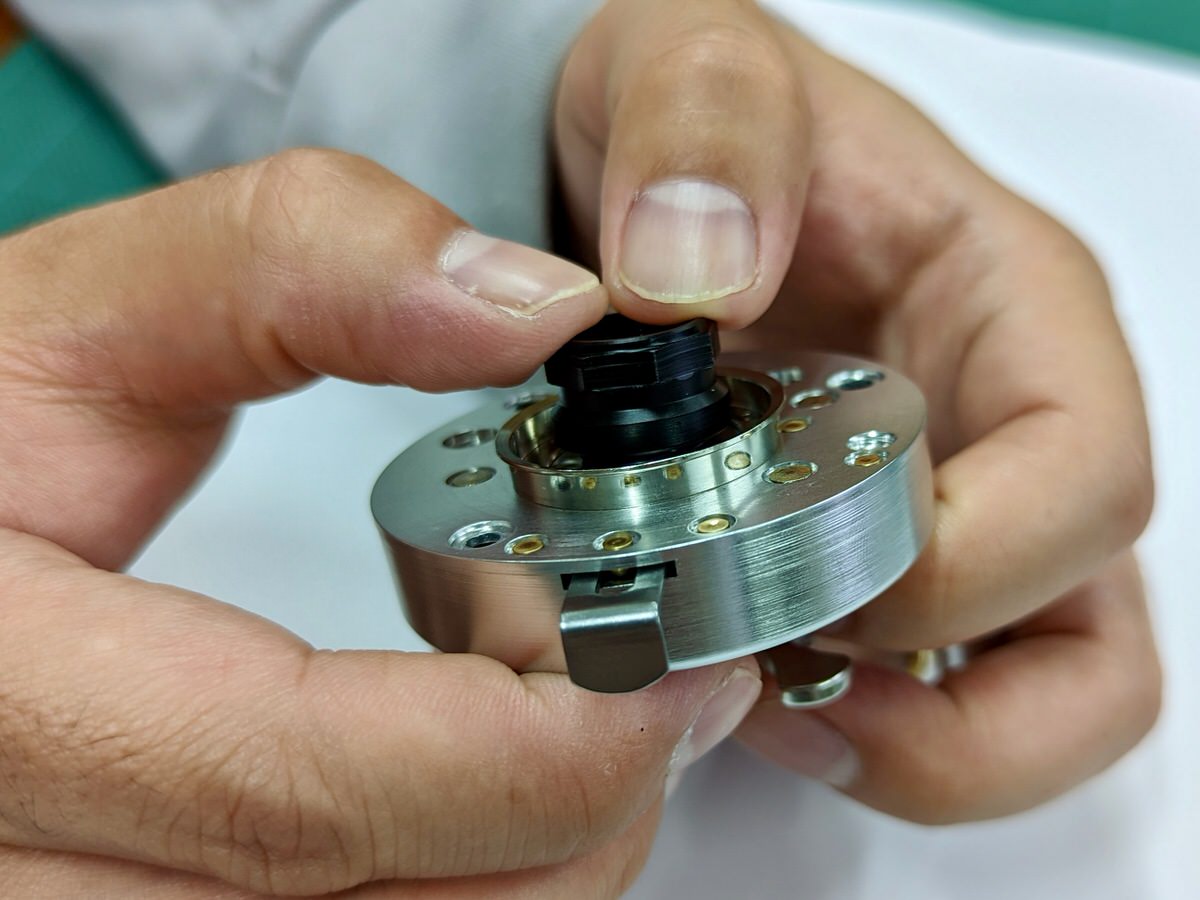

指を使って取り付けることもできます。上から真っ直ぐに押し当ててください。指先を傷めないよう充分にご注意ください。

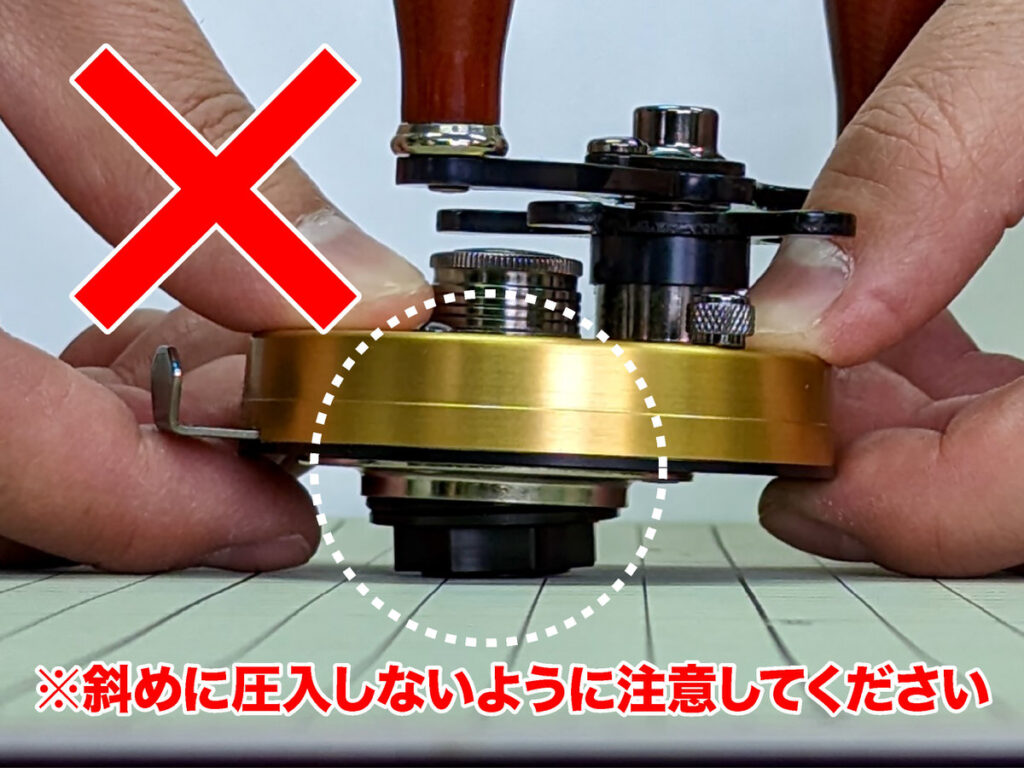

斜めに押し当てると故障や動作不良の原因となります。

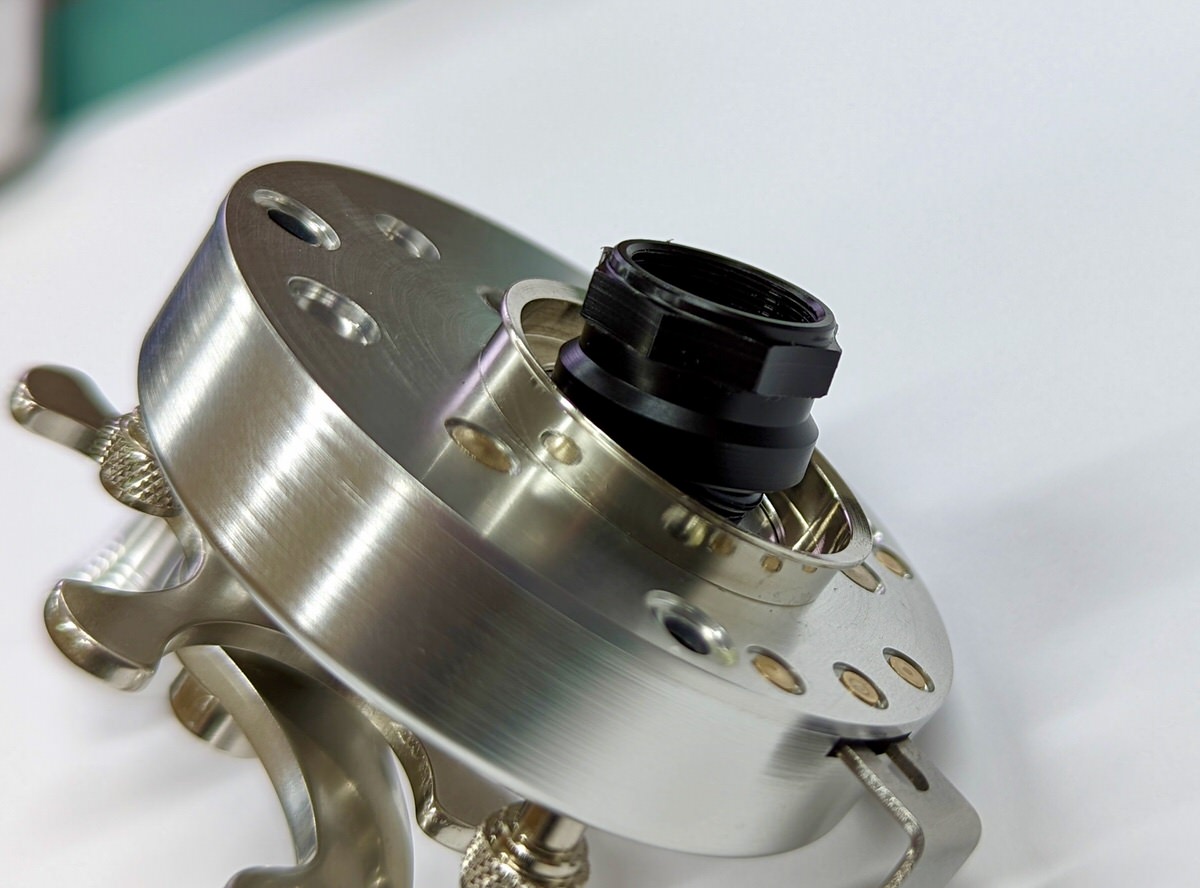

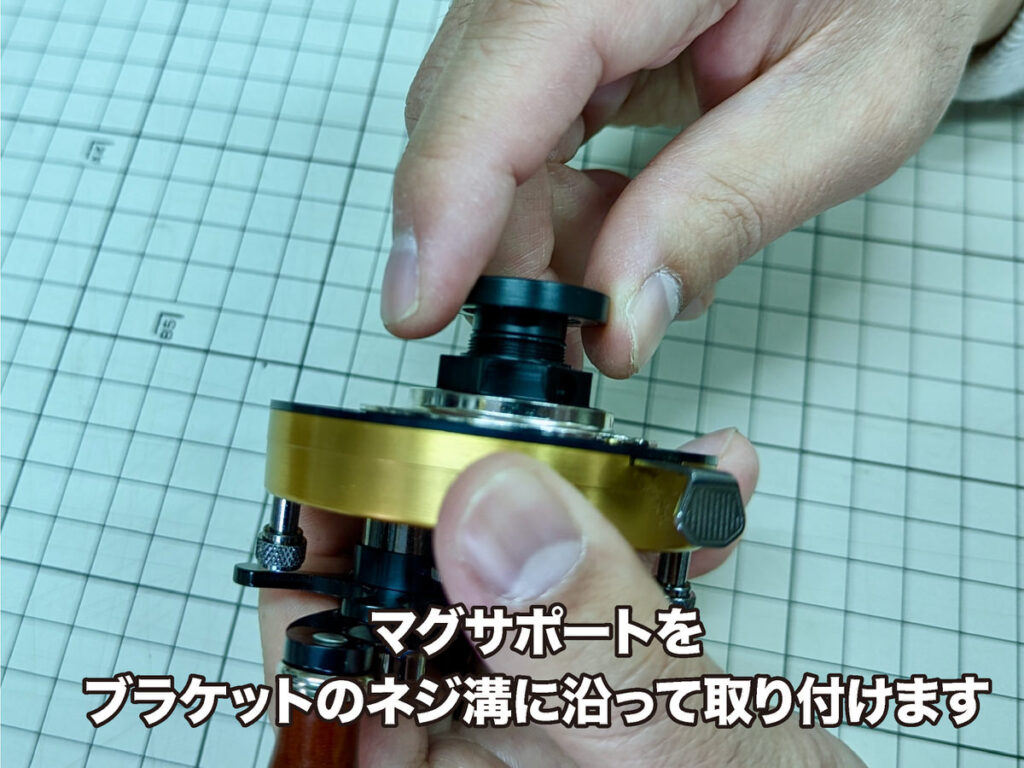

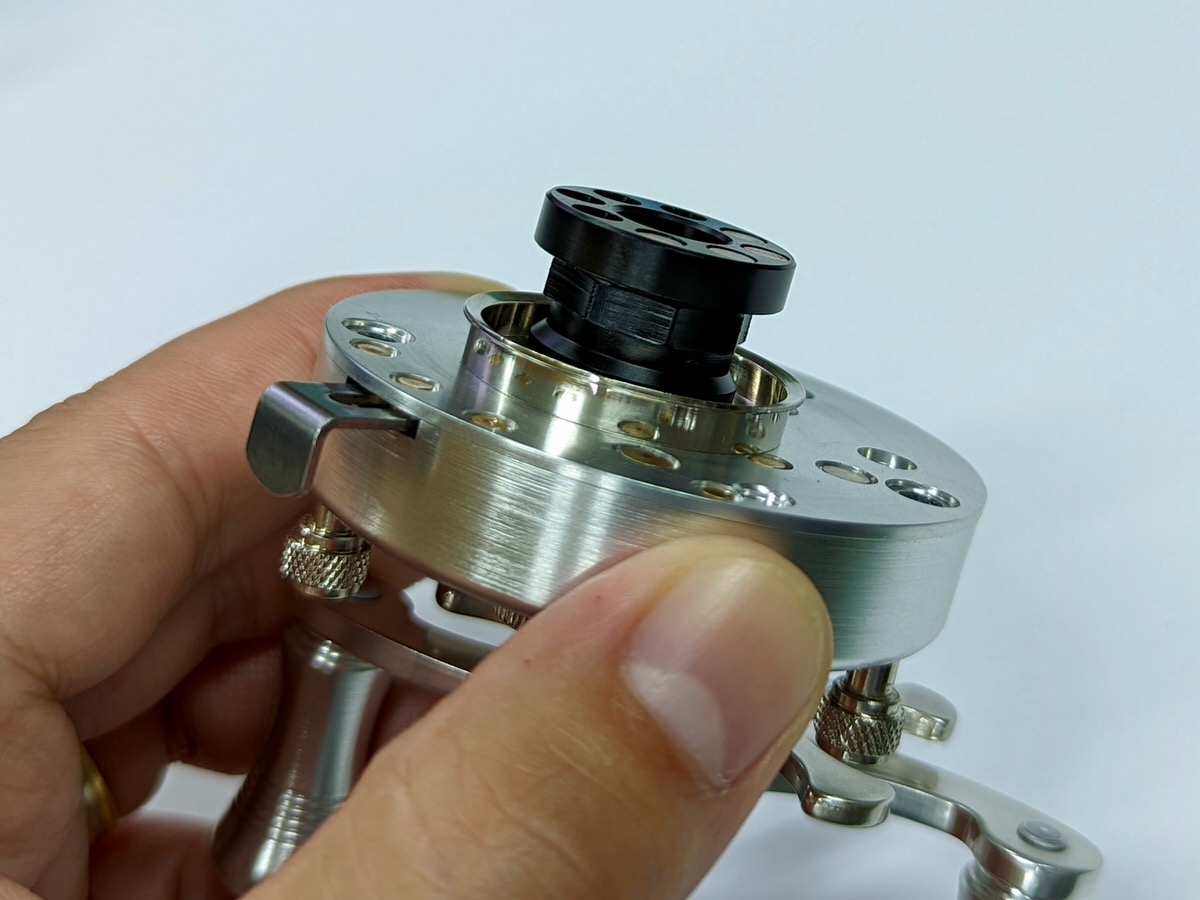

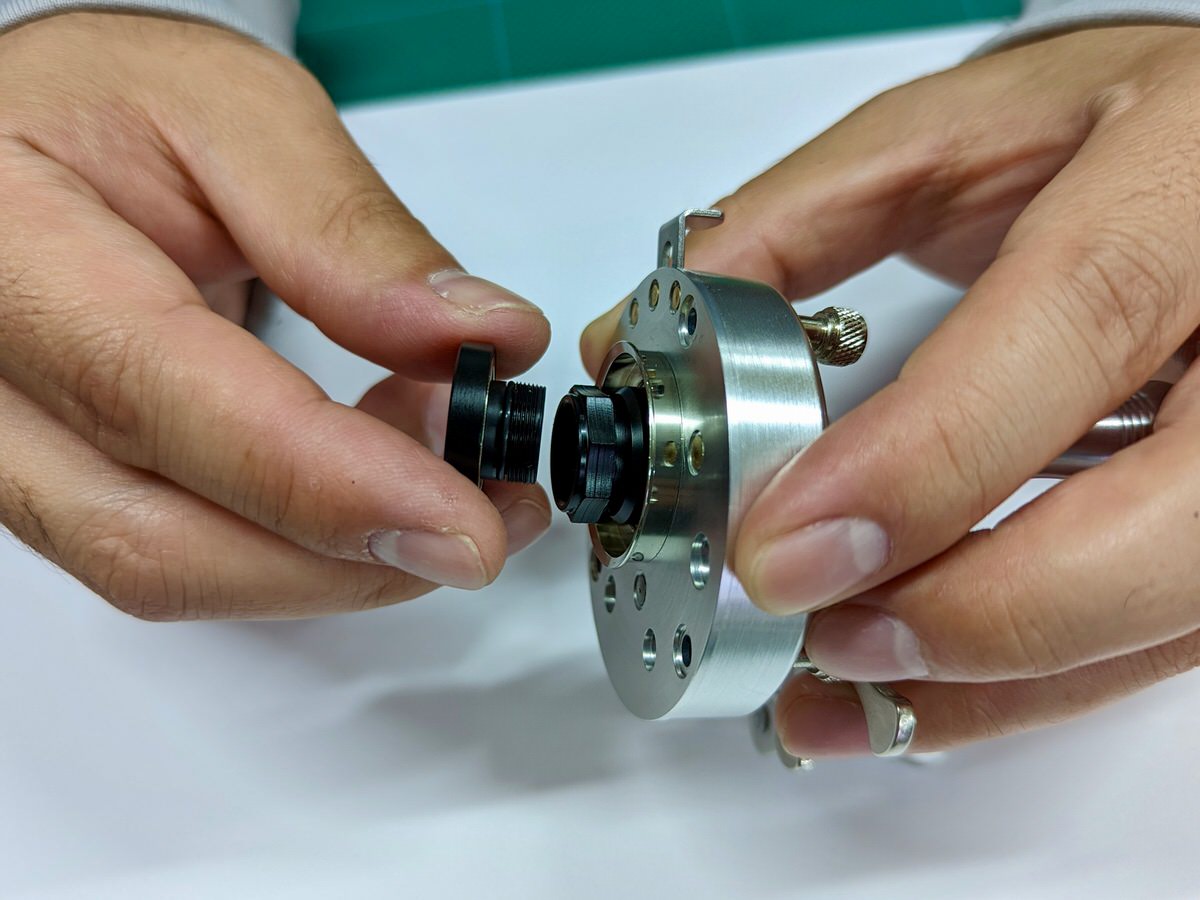

（5）3:マグサポート組を2:ブラケットのネジ溝に合わせて締め込みながら取り付けてください。


取り付け完了です。


■マグブレーキの調整方法


（1）1:タフライトスプールを取り付けます。

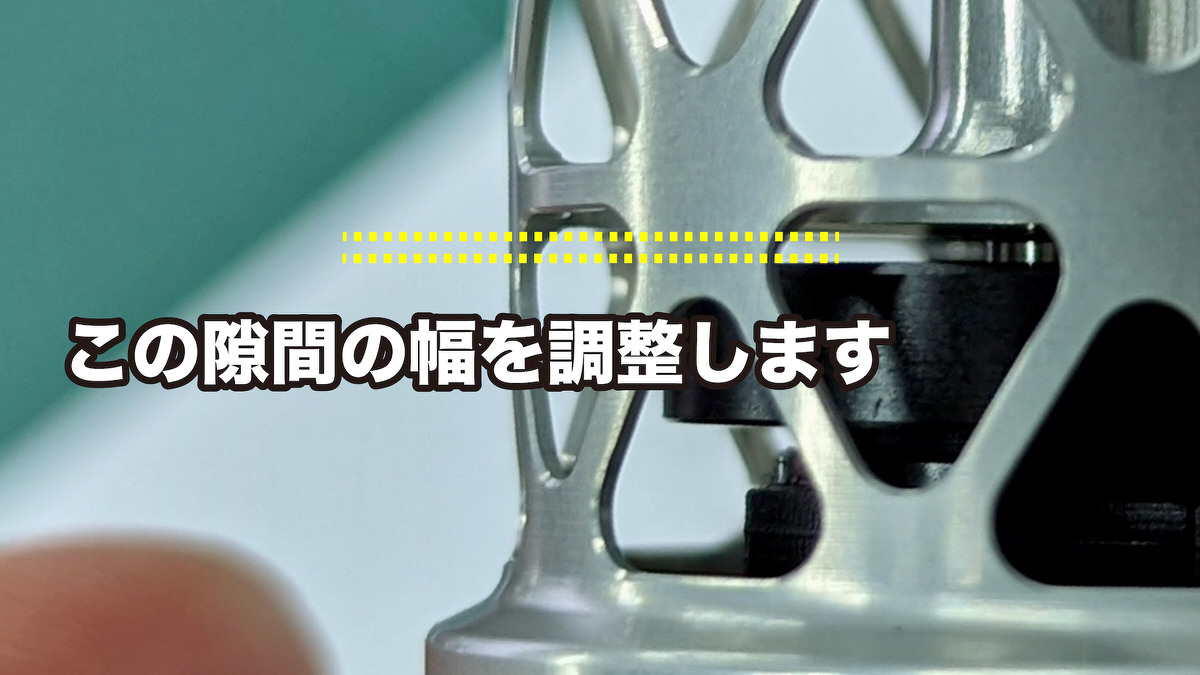

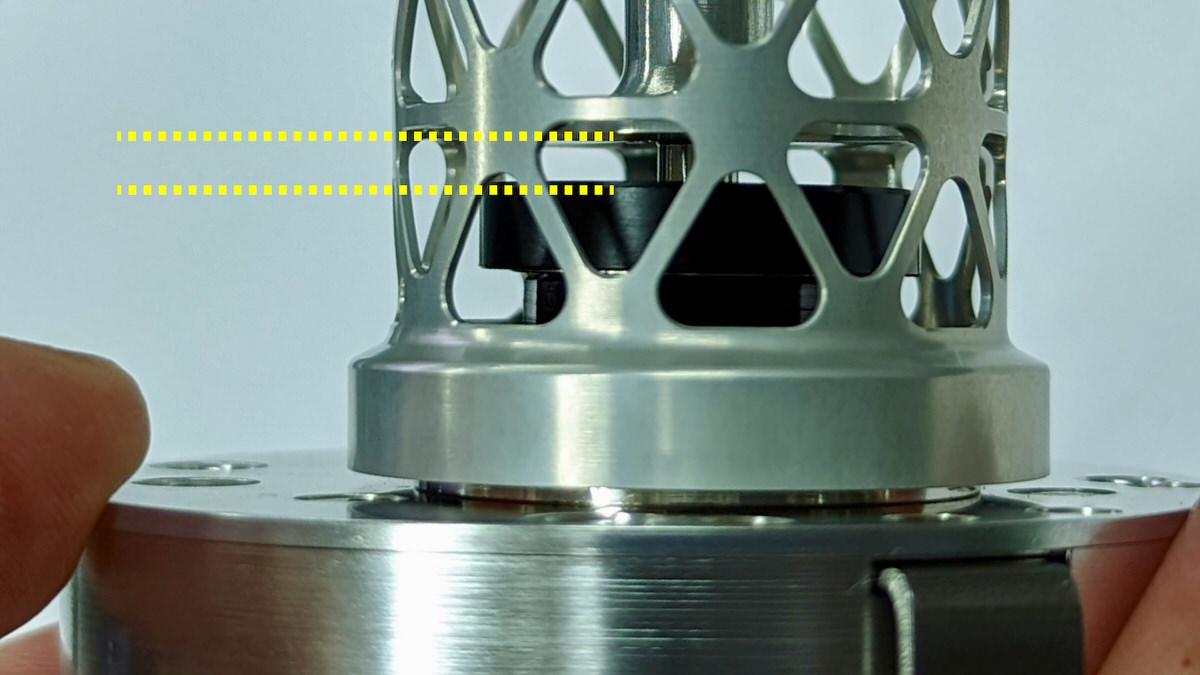

（2）スプール面との隙間が0.5mm位の所がマグブレーキのMAX（強）の目安位置です。


（3）目安位置から3:マグサポート組を締め込むことでマグブレーキを弱めることができます。

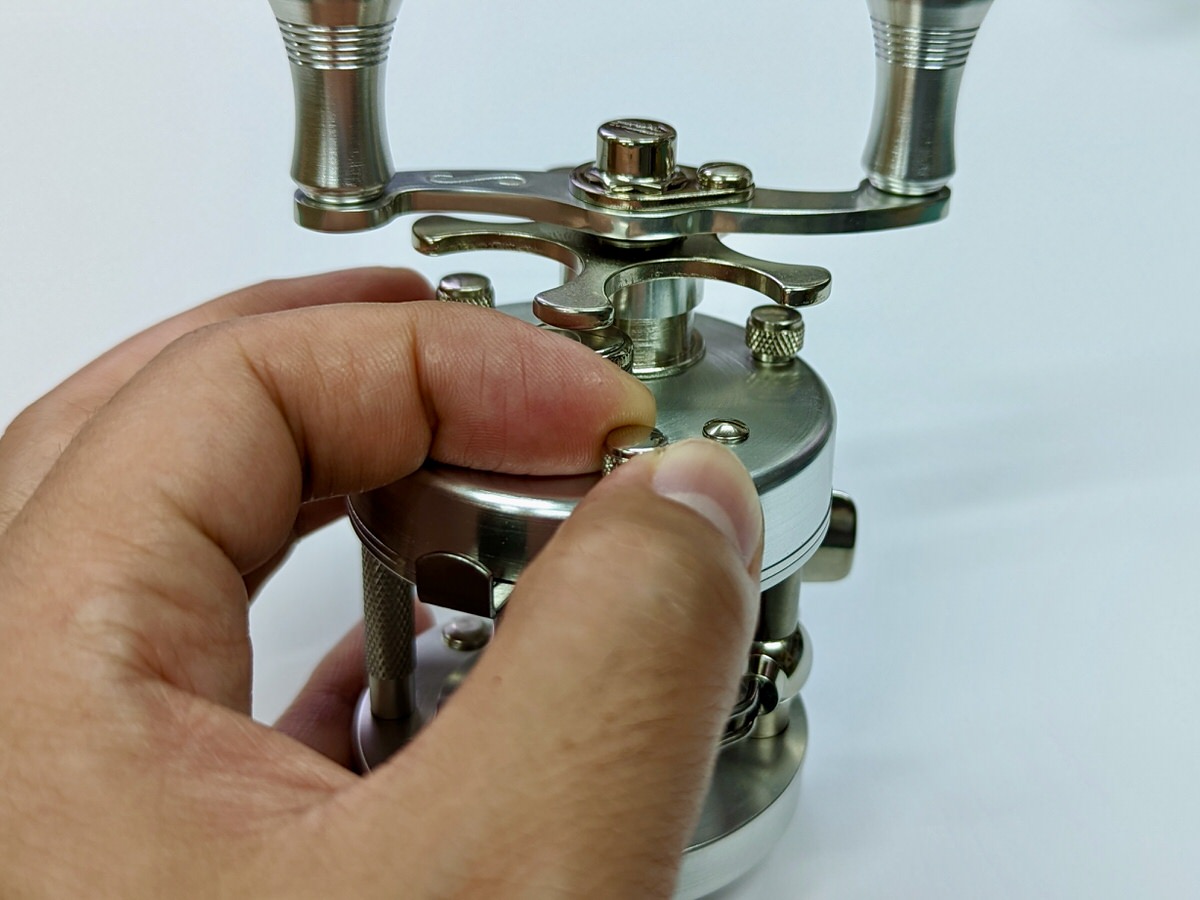

（4）ハンドル側ユニットを取り付け、レットネジを締め込み取り付け完了です。キャストテストをして、必要に応じてマグブレーキの強弱の再調整を行ってください。

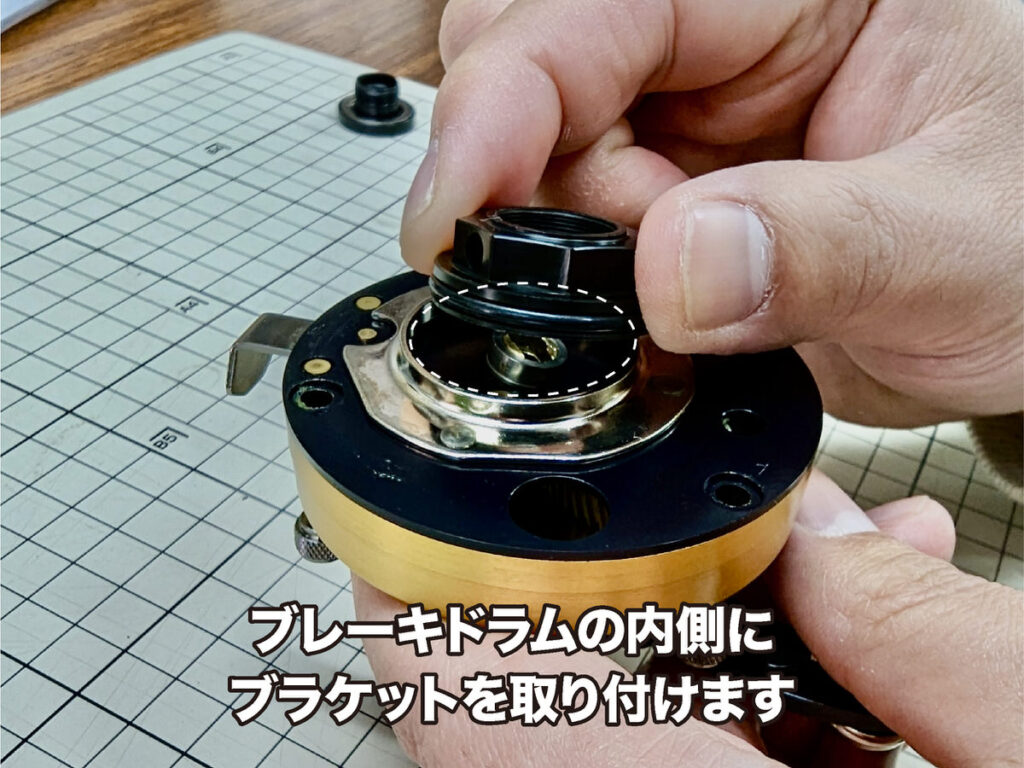

■取り付け方　(BC62/73シリーズ・BC72シリーズ)





























写真はBC620SSSを使用しています。BC72シリーズの取り付け手順も同様です。


■CHECK

・マグサポートがスプール面に接触すると回転不良を起こしますのでご注意下さい。

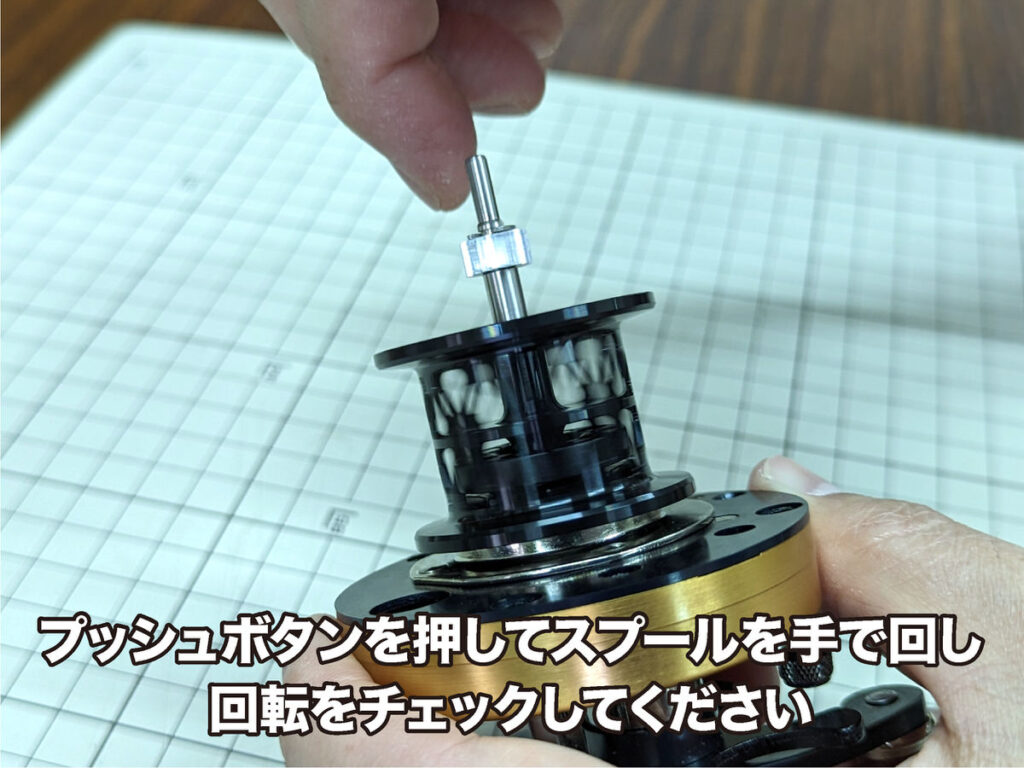

・プッシュボタンを押してタフライトスプールを手で回すと、回転の収束具合でマグブレーキの効きを確認できます。


■マグサポートとブラケットが固定された場合

マグサポートを締め切ってしまうと、ブラケットと固定される場合があります。
マグサポートとブラケットが一緒に回って位置決めが出来ない時は、以下の手順で緩めてください。


ブラケット外周の８角形部分の湾曲した溝をコイン等の縁で固定し、回転を押さえてください。マグサポートだけ回せるようになります。

上記方法で緩められない時は、ブラケットとマグサポートを一緒に外し、緩めてから再度組み付けてください。その際、スペーサーとオーリングがブラケットの穴に入ったまま抜ける場合があります。必ず取り外してから組み付け順序に従って取り付けてください。


■磁石の着脱と追加について

磁石は表側にN極-S極と互い違いに組み込んでください。
N極には赤い印が付いています。

磁石はマグサポート裏側にある鉄製マグストッパーを当てて吸着させています。
磁石を外す時にはドライバー等の平らな面に磁石を吸着させて外してください。磁石を全部外すとマグストッパーが外れます。

マグブレーキを更に効かせたい時は別売りの磁石を購入して下さい。
追加は4個まで可能です。


■磁石の取り扱いについて

特に小さなお子様が誤飲しないようご注意下さい。

心臓ペースメーカー等の電子医療機器に近付けると正常な作動を損なう恐れが有ります。

パソコン・スマートフォン・時計等精密機器に近付けると故障の原因になる恐れがあります。

クレジットカード、キャッシュカード等に近付けると使用出来なくなる恐れがあります。

お取扱いによって生じた怪我や損失は弊社では一切責任を負いかねます。


■適合機種

（BC42シリーズ用）

・五十鈴工業
BC420/421SSS
BC420/421SSSC
BC431SSS

・Jointer別注カラーモデル
BC421SSS

・五十鈴工業×TRY-ANGLE コラボモデル
BC420SSS-T
BC420/421SSS-T2
BC420/421SSSC-T3
BC431SSS-T,T2

（BC52シリーズ用）

・五十鈴工業
BC520/521SSS
BC520/521X
BC521ABC

・Jointer別注カラーモデル
BC521SSS

・五十鈴工業×TRY-ANGLE コラボモデル
BC521SSS-T
BC520/521X-T

・五十鈴工業×Fishman×TRY-ANGLE コラボモデル
BC520/521X-TF

（BC62/73シリーズ用）

・五十鈴工業
BC620/621SSS　※スプール直径 38 mmのもの
BC730/731SSS

・五十鈴工業×TRY-ANGLE コラボモデル
BC620/621SSS-T

（BC72シリーズ用）

・五十鈴工業
BC720/721SSS


■その他互換機種

（BC42シリーズ用）

・スミス
プラッガー LH/RH

・ヘッドハンターズ
ヘッドハンタースポーツ
ピラミッドヘッド

・津波ルアーズ×ヘッドハンターズ
Sonicmaster Alternative AT-2600

・ストックルアーズ
ワリンスター
ワリンソウル W

（BC52シリーズ用）

・スミス
スーパーストライクリール50thアニバーサリー

・ブライトリバー
FO-43A/B

・ヘッドハンターズ
デルタ6

・ストックルアーズ
ワリンソウル

・メガバス
Pagani P300/P300L

・フロッグ
トイマシーン　スーパーレイティブ


■ご注意ください

当製品は特殊な形状や堅牢性を重視したアルミ合金を採用しているため、色味に個体差があります。
同一製品の中でも角度や見え方によって色抜けや色味の差異がある場合がございます。
製造の都合上、微小な加工跡や傷が生じている場合がございます。いずれも使用に問題ありませんので安心してお使いください。






■スペック

構成：タフライトスプール ブラケット マグサポート組（磁石４個、マグストッパー、Oリング付） スペーサー Oリング

BC42シリーズ用
スプール重量：約8.2g
ナイロン糸巻量 *
4lb - 80m
6lb - 55m
8lb - 40m

BC52シリーズ用
スプール重量：約9.2g
ナイロン糸巻量 *
4lb - 80m
6lb - 55m
8lb - 40m

BC62/73シリーズ用
スプール重量：約16.3g
8lb - 150m
10lb - 120m
12lb - 100m

BC72シリーズ用
スプール重量：約18g
8lb - 190m
10lb - 155m
12lb - 130m

* 糸巻量はラインによって、また、巻き取りのテンションによっても変化します。表示の糸巻量は目安として下さい。
