【Avail/アベイル】マイクロキャストブレーキ　イスズBCシリーズ用　【MB-BC】

■モデル名

MicrocastBrake BC


■商品紹介

イスズ製BCシリーズ用のマイクロキャストスプールをマグネットブレーキ仕様にするためのパーツです。
この商品はAvail製スプール専用のマグネットブレーキです。
イスズ純正スプール等、他社製のスプールには使用できません。

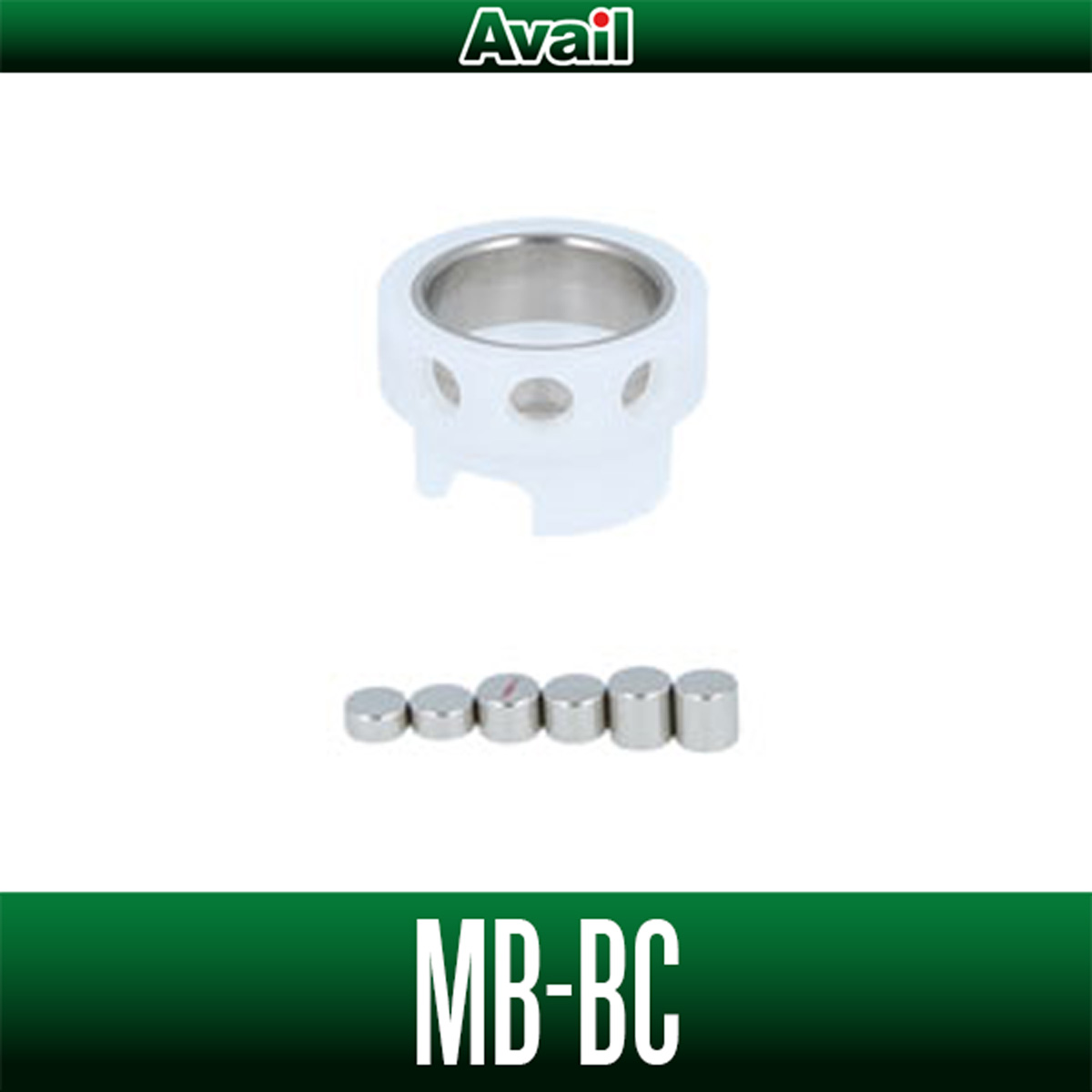

マグネットはφ4の2.0mm、3.0mm、4.0mmが2個ずつ付属します。
下記の「対応製品」項目に、各スプールに使用可能なマグネットの最大厚さを記載しておりますので、必ずそれ以下の厚さのマグネットを使用してください。
誤ったサイズのマグネットを取り付けるとスプールが傷付いたり破損します。


■関連商品

マグネット MAG φ4×2mm
径φ4のマグネットが適合します。
厚みに関しては対応製品欄に記載したスプールごとの厚み制限に注意してください。


■対応製品

MicrocastBrake BC が使用可能なスプール
※（　）内は使用可能なマグネットの最大厚さです。

BC420ペスカトーレ系
MicrocastSpool BCP4220TR2（5.0mm）

BC420系
MicrocastSpool BC4215TR2（5.0mm）
MicrocastSpool BC4227R2（4.0mm）
MicrocastSpool BC4240R（2.5mm）

BC520系
MicrocastSpool BC5224TR2（5.0mm）
MicrocastSpool BC5240R2（3.5mm）
MicrocastSpool BC5252R2（2.0mm）


■スペック表

（材質）
・ハウジング部分:ポリアセタール樹脂（黒色）
・内蔵金属部分:S45C（ニッケルメッキ）
・磁石部分:ネオジム磁石

（重量）
・本体:4.0g
・磁石:0.3〜0.4g（1ヶ）

（主要サイズ）
・本体:φ20.8×12.5mm
・磁石:φ4×2.0mm
・磁石:φ4×3.0mm
・磁石:φ4×4.0mm

（磁石の最大取り付け数）
・6ヶ


■使用方法

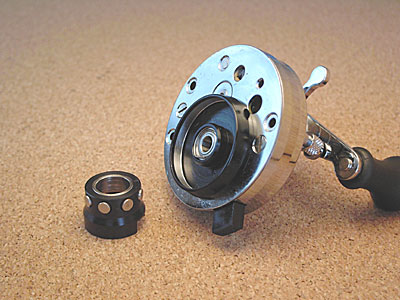

※取り付け写真はABUアンバサダー2500Cになります。
後ほどBCシリーズの写真に修正致します。



純正の遠心ブレーキ本体を取り外します。

BC520用マイクロキャストスプールの場合、裏側から割り箸を差し込み、スプールと割り箸をまっすぐに持ちます。
割り箸のお尻を机の上でトントンと叩くと外せます。
力を入れすぎると破損や怪我の恐れがあるので、軽い力で何回も叩いて外すようにしてください。



本体のハンドル側にマグネットブレーキ本体を取り付けます。
取り付ける位置はシャフトを受けるベアリングのハウジングになります。



ブレーキ本体は一番奥まで押し込みます。



磁石は写真のようにN極とS極が交互に並ぶようにします。
またブレーキ本体に磁石の取り付け穴が8ヶありますが、写真のように連続して配置した方が磁界が安定するのでブレーキ力も安定します。

配置のパターンは色々考えられるので、ベストを探してみて下さい。

磁石を取り外すときはリールに付属のレンチや鉄などを磁石にくっつけて引き抜いて下さい。
磁力の強い磁石なので、時計やパソコン、クレジットカードのような磁力に弱いものに接近させないように気を付けてください。

バックラッシュする場合は磁石の個数を増やして下さい。
逆にブレーキの効きが強いときは個数を減らすか、別売りの厚みの薄い磁石に交換して下さい。
