19スフェロスSW 3000XG,4000HG,4000XG用 ラインローラー1BB仕様チューニングキット

プロダクトコンセプト

※販売商品はチューニングキットです、リール本体ではございません。
※ベアリングの種類を選ぶと、それぞれの販売価格が表示されます。




回転性能を重視した、トーナメントスペックの高感度ベアリング。


腐食に強い新素材を採用した、最高の防錆・耐久性能を誇るソルトウォーター対応ベアリング。

（ベアリングの選び方）
トラウト・バスなどの淡水魚や高感度重視のライトルアーにはSHGプレミアムベアリング。ソルト全般のあらゆる海水魚にはHRCB防錆ベアリングがおすすめです。※SHGもソルト使用可能ですが、耐久性を重視するならHRCBが最適です。

MAXBBフルベアリングチューニングキットは、市販の状態から最大装着数までBBを追加できる、『各種専用ベアリング・専用パーツ類・説明書』がフルセットになったチューニングキットです。ビギナーの方にオススメ！必要な物はすべて揃えてお送りします。※ドライバーやペンチ等の簡易工具はご用意下さい。



チューニングキットの内容

(チューニングメニュー）
・ラインローラー1BB仕様ベアリングチューン

（内容物）

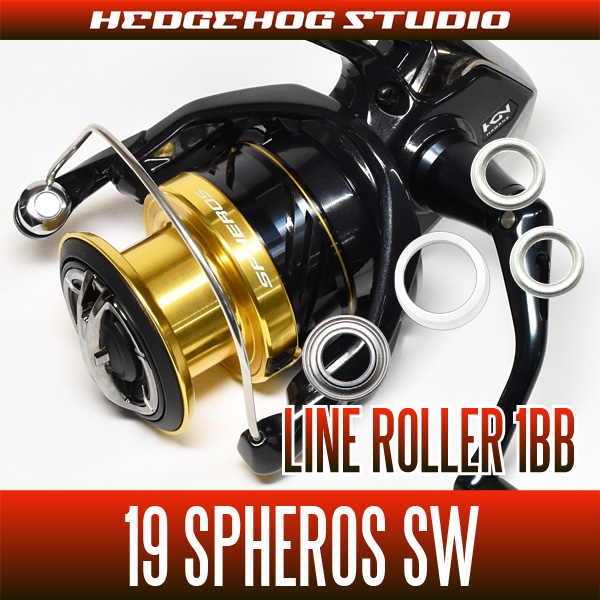

・ラインローラー用BB×1個　( SHG-740ZZ or HRCB-740ZHi )
・ローラーブッシュ（1BB用）×1個
・ローラーワッシャー(0.8mm)×2個
・取付説明書



チューニングメニュー

■ラインローラー1BB仕様ベアリングチューン



ラインローラーは純正ですとベアリングがひとつも入っておりませんので、新たにベアリングを1個追加して1BB仕様のラインローラーにすることが可能です。
（19スフェロスSWは、構造的にラインローラーにベアリングを2個入れることができないため、1BB仕様のみとなります。）

ラインローラーの回転が良くなると糸ヨレが発生しにくくなりますので、糸のしなやかさが保たれ、耐久性や飛距離も向上します。


【取付方法】

※16ナスキーを例にして解説を行っております。



まず、ラインローラー部を固定しているネジを取り外し分解します。




写真上部のパーツが純正品になります。赤枠で囲まれたパーツをキットに付属するパーツと交換し再び取り付けを行います。




まず、キット付属のローラーブッシュの中にベアリングをはめ込みます。




続いて先ほど組み立てたパーツをラインローラー本体の中へ組み込みます。
この時、各パーツの組み込む向きにご注意ください。




パーツを組み込んだラインローラー本体をリールへ取り付けます。
この時も、パーツの向きにご注意ください。




問題がなければ写真のように取り付けが可能です。




白いプラスチックの純正リングを矢印の部分に取り付けます。




キット付属の金属ワッシャー二枚を重ねて、写真の矢印の部分(ラインローラ本体の内部)へ組み込みます。




金属の純正スペーサーをリール本体の矢印部へ取り付けます。




最後に、各パーツがバラバラにならないようアームを起こし、ネジで再度固定を行えば作業完了です。最後にラインローラーがきちんと回転するかどうかをご確認ください。きちんと回転しない場合は再度分解し各パーツがきちんと組み込まれているかご確認ください。



対応機種



※写真は4000XG番

・シマノ　19スフェロスSW
( 3000XG, 4000HG, 4000XG )
