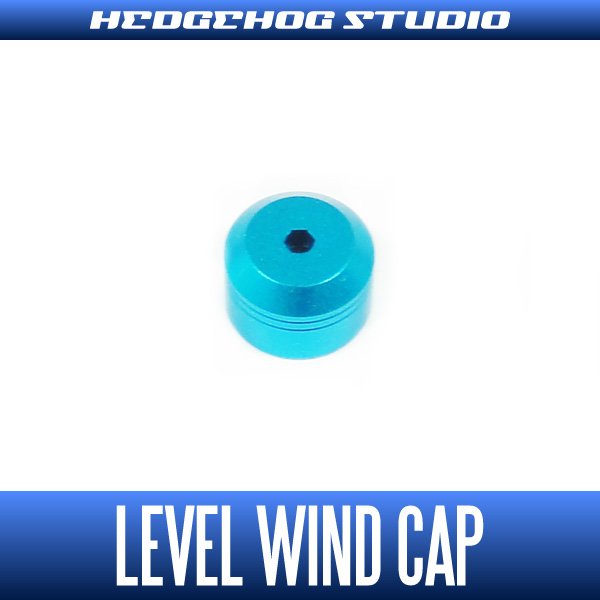

【シマノ用】レベルワインドキャップ SCP （スコーピオンDC・スコーピオンXT1000/1500・クロナークCI4+） スカイブルー

■商品説明

スコーピオンDC・スコーピオンXT1000/1500・クロナークCI4+のレベルワインドキャップをドレスアップできます。
右ハンドル・左ハンドル共通です。

重量：約0.35g


■カラーラインナップ

・サファイアブルー
・スカイブルー
・レッド
・ロイヤルパープル
・ディープパープル
・ゴールド
・シャンパンゴールド
・ブラック
・チャコールグレー


■対応機種

・11スコーピオン DC
・10スコーピオン XT
・09スコーピオン XT

・17クロナーク MGL
・14クロナーク CI4+

・24グラップラー プレミアム
・19グラップラー CT
・18グラップラー プレミアム
・16グラップラー CT

・23エンゲツ プレミアム
・19炎月 CT
・18炎月 プレミアム
・17炎月 CT
・15炎月 CT

・12ステファーノ CI4+

・10アメニスタ

・24バルケッタ プレミアム
・21バルケッタ 100, 150
・21バルケッタ BB 150
・20バルケッタ Fカスタム
・19バルケッタ プレミアム
・18バルケッタ
・17バルケッタ
・17バルケッタ BB 300
・14バルケッタ CI4+
・14バルケッタ BB

・24フォースマスター
・22フォースマスター
・19フォースマスター リミテッド
・16フォースマスター
・17フォースマスター 3000XP
・15フォースマスター 3000



■取り付け方法

取付説明書は付属致しませんので、下記取付方法をご参考下さい。
取り付け方法はリールによって異なります。

・スコーピオンDC・スコーピオンXT1500の場合



サイドカバーを外した後に、フロントカバーを止めているレベルワインドスクリューを外して交換するだけです。
特別に難しいことはありませんので、簡単に交換可能です。



純正キャップの中にワッシャーが入っていますので、ウォームシャフトピンの上に乗せて
交換キャップを取り付けます。



すべて交換するとこの様になります。
カラーの統一感があっていい感じですね！


・スコーピオンXT1000の場合

※アルデバランと分解方法はほぼ同じです。



遠心ブレーキ側のフロントカバービスを最初に外しておきます。




ハンドルを外してから、サイドカバーのビスを外します。



サイドカバーとフロントカバーをボディから外します。
リールを逆さまにするとギアやスプリング類が外れますので注意して下さい。



純正キャップを外します。



純正キャップを外すと中にワッシャーが入っていますので、
このワッシャーはそのままカスタムパーツに移植して交換すれば完成です。
組み戻しのポイントは下記写真を参考にして下さい。
シマノの場合、基本的にどのリールも組立の構造は似ています。



インナーチューブと呼ばれる金属の筒ですが、
こちらはギアの溝にしっかりとはめてからサイドカバーを戻して下さい。



ドライブギア座金は写真の様にお互いが向き合う様にセットします。



スタードラグスペーサーは表裏の向きがあります。
表面を触ってみてコーティング処理のされている方が、ナット側を向く様にセットします。



スタードラグを取付する際は写真で示したガイドの様に
それぞれのパーツを平行に揃えてスプリングを間に挟んでセットします。
キッチリとガイドを合わせてから取付けするのがコツです。
