【シマノ用】ブレーキダイヤルスクリュー CHR ロイヤルパープル (クロナークCI4+)
【シマノ用】ブレーキダイヤルスクリュー CHR ロイヤルパープル (クロナークCI4+)
販売価格:
660円(税別)
(税込:
726円)
商品詳細
| プロダクトコンセプト |

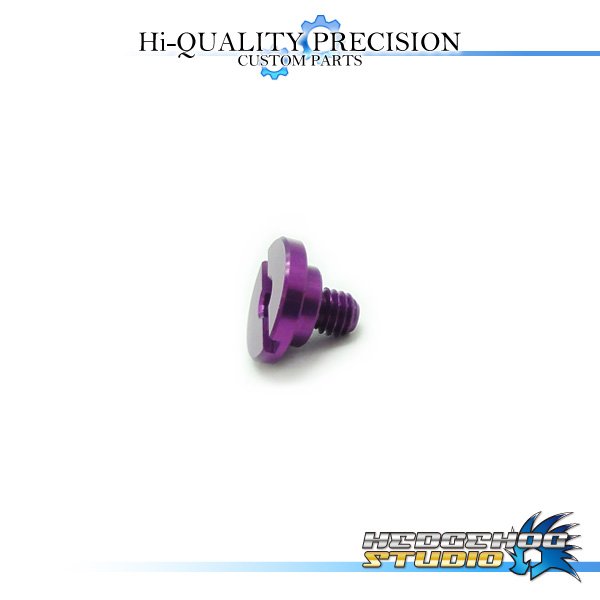

16アルデバランBFS XG・15アルデバラン・クロナークCI4+対応のジュラルミン削り出しブレーキダイヤルスクリューです。
重量：約0.20g
|
| 対応機種 |
■16アルデバランBFS XG
( XG RIGHT,XG LEFT )
■15アルデバラン
( 50,51,50HG,51HG )
■クロナークCI4+
( 150, 151, 150HG, 151HG )
■クロナークCI4+ - USA版 -
( CH150CI4, CH150CI4HG, CH151CI4, CH151CI4HG )
|
| 取り付け方法 |
◆16アルデバランBFS XGの場合
作業前に、ブレーダイヤルを6に設定して、マグネットユニットを一番延ばした状態にします。
15アルデバランと同様、マグネットユニットがビス3本によって固定されていますので取り外します。この時、細くて長いタイプのドライバーを使うと作業がやりやすいです。また、作業中に少しドライバーがユニットに擦れて傷がついてしまう場合がございます。お気をつけください。
純正のブレーキダイヤルスクリューを取り外したらこのままの状態で新しいブレーキダイヤルスクリューを取り付けます。
パーツを交換した状態になります。
パーツ交換後、ブレーキユニットを再び取り付けます。この時取り外した3本のビスの内、一本短いビスがあります。それを赤丸の位置に使用してください。この部位に長いビスを取り付けるとサイドカバープレートを破損する恐れがありますので十分お気をつけください。
※注意
なお、これらの作業を行う際、上写真の赤丸部位のネジは取り外さないでください。内部に小さなバネがあり、一度分解すると組み立てが非常に困難になります。
◆クロナークCI4+の場合
まず最初に、ブレーキの目盛りを『1』に合わせます。
裏側のビス3本を外します。
ブレーキユニットが分解できました。
続いて、ブレーキダイヤルスクリューを交換します。
純正のブレーキダイヤルスクリューを取り外したらこのままの状態で新しいブレーキダイヤルスクリューを取り付けます。
もしユニットを落としたりしてパーツがバラバラになってしまった場合は、写真を参考にブレーキの目盛り『1』が真横にくるようにセットします。
新しいブレーキダイヤルスクリューを取り付けます。
ユニットを組み戻して完成です。
◆15アルデバランの場合
まず、サイドカバープレートを取り外します。
裏側のビス3本を取り外します。
そうするとブレーキユニットを取り出すことが出来ます。
弊社ブレーキダイヤルスクリューに純正パーツに取り付けられていたゴムリングを取り付けます。
新しいブレーキダイヤルスクリューを取り付けます。
ユニットを元に戻して作業完了です。
他のカラーパーツ合わせてコーディネイトしてみて下さい。
|
