【シマノ用】ラインガードシャフト CHR レッド (17クロナークMGL・クロナークCI4+)
【シマノ用】ラインガードシャフト CHR レッド (17クロナークMGL・クロナークCI4+)
販売価格:
660円(税別)
(税込:
726円)
商品詳細
| プロダクトコンセプト |

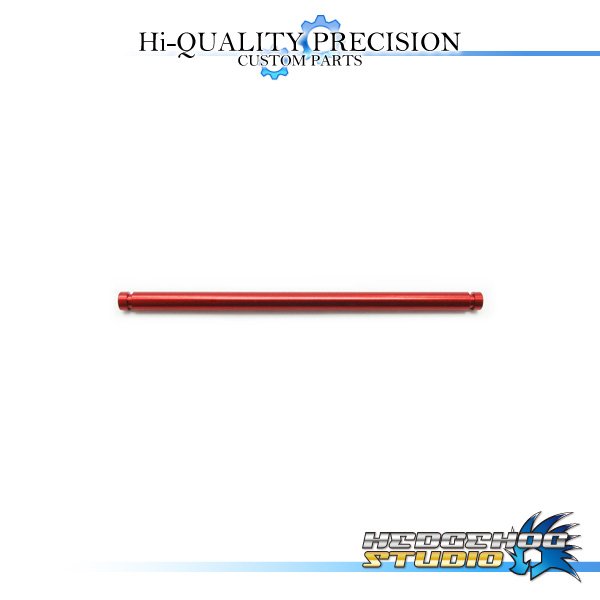

クロナークCI4+対応のジュラルミン削り出しラインガードシャフトです。
重量：約0.30g
（純正パーツは約0.90g）
|
| 対応機種 |
■17クロナークMGL
( 150, 151, 150HG, 151HG, 150XG, 151XG )
■クロナークCI4+
( 150, 151, 150HG, 151HG )
■クロナークCI4+ - USA版 -
( CH150CI4, CH150CI4HG, CH151CI4, CH151CI4HG )
|
| 取り付け方法 |
まず最初に、スプール・ハンドル・スタードラグを取り外します。
矢印の4箇所のビスを外すと、ギヤボックスを空けることができます。
ギヤボックスをゆっくりと空けたら、矢印のギヤ類を取り外します。
リールは写真の様に上を向けた状態で持ちましょう。
（リールを横にするとパーツが落っこちます。）
ギヤ類を外した状態です。
ラインガードシャフトを止めている矢印のEリングを外します。
このEリングのサイズはE-1.5です。
反対側からラインガードシャフトを引き抜きます。
ラインガードシャフトを引き抜いたら、フロントカバーを取り外します。
矢印のレベルワインドシャフトを取り外します。
レベルワインドキャップを取り外します。
レベルワインドキャップの中に入っているワッシャーとツメを取り外します。
矢印のEリングを外してレベルワインドパイプを取り外します。
このEリングのサイズはE-2.0です。
取り外した純正のレベルワインドパイプを、
カスタムパーツに交換します。
レベルワインドパイプを取付したらEリングで止めます。
続いて、純正のラインガードシャフトについていた片側のEリングを、
カスタムパーツに移植します。
このEリングのサイズはE-1.5です。
ラインガードシャフトを取付して反対側もEリングで止めます。
レベルワインドキャップを取付する前にツメとワッシャーを取り付けましょう。
キャップを締めます。
フロントカバーを取り付けします。
ここからギヤの組み戻しです。
まず最初にピニオンギヤを取り付け、
ストッパーギヤを取り付けします。
ドライブギヤを取り付けます。
ローラーチューブを取り付けます。
チューブの上に黄土色のワッシャーを乗せます。
ゆっくりとギヤボックスカバーを取り付け、ボデイのビスを締めます。
ドラグワッシャー・ナット・バネを写真の様に取り付けします。
スタードラグとハンドルを取り付けして固定ナットで締めます。
最後にリテーナーを取り付けして完成です。
リテーナーのビスはカラービスに交換もできます。
パーツをすべて取り付けするとこの様になります。
統一感があっていいですね。
|
|
