【シマノ純正お取り寄せパーツ：納期1ヶ月】24ヴァンフォード 4000MHG　商品コード：047120

【シマノ純正お取り寄せパーツ：納期1ヶ月】24ヴァンフォード 4000MHG　商品コード：047120

販売価格: 100円～9,500円(税別)

(税込: 110円～10,450円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

■純正スプールのご案内

※2 スプール組 は当店在庫品が下記ページからご購入可能です。
https://www.hedgehog-studio.com/phone/product/29520

　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

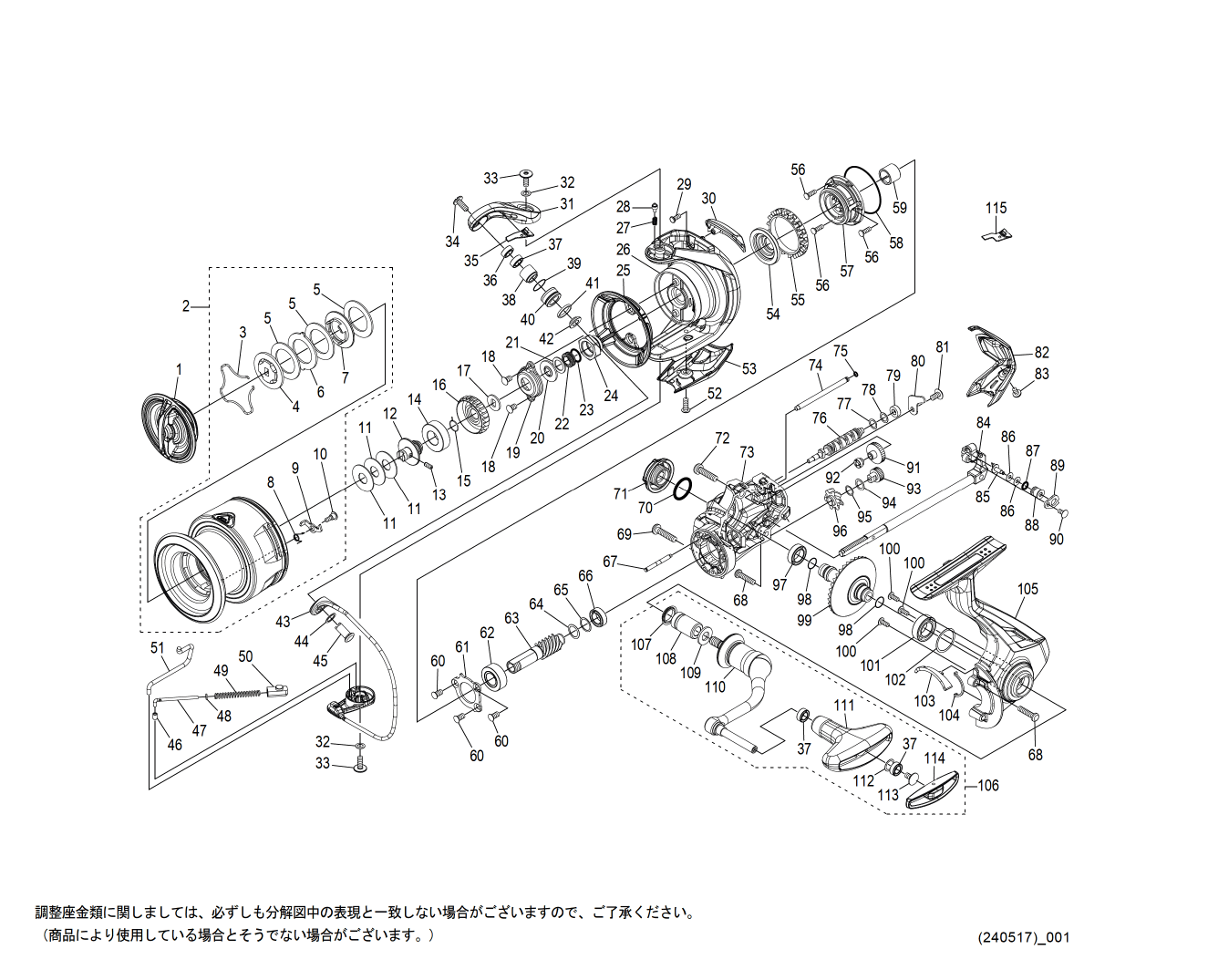

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 14626 ドラグノブ組 1980
2 148LC スプール組 10450
3 10B8N 抜ケ止メバネ 165
4 10K3C 小判座金 605
5 142M9 ドラグ座金（Ａ） 165
6 1427B 耳付座金 165
7 10B9D ドラグ小判座金 275
8 10BQF スプールピンバネ 165
9 102H5 スプールピン 165
10 10TRB 固定ボルト 165
11 10BSL スプール座金 110
12 13YXH メインシャフトベアリングガイド 660
13 10PN3 セットスクリュー（Ｍ２×５） 165
14 10J3G スプールブッシュ 165
15 107V2 ラチェットバネ 165
16 107PS ドラグ音出シラチェット 275
17 103NY スプール受ケ 165
18 103GW 固定ボルト 165
19 1076N リテーナ 275
20 10DY6 ローターベアリングシール 165
21 100RU 座金 165
22 13YXF メインシャフトカラー 495
23 10DXE Ｏリング 165
24 13YXE ローターナット 605
25 147BJ ローターツバ 935
26 148KX ローター組 4180
27 10HE7 音出シバネ 165
28 106ZC 音出シピン 165
29 10RNG 固定ボルト 165
30 147BG バランサーガード 275
31 1468B アームカム 825
32 10K96 座金 165
33 10TLM 固定ボルト 165
34 10TLJ 固定ボルト 275
35 13YXC アームカムフィン 110
36 10E44 ラインローラーカラー 275
37 104VX ボールベアリング（４×７×２．５） 1375
38 1009K ラインローラーブッシュ 165
39 1009E Ｏリング 165
40 1009A ラインローラー 605
41 10RFZ ラインローラースペーサー 165
42 10TJM ラインローラーベアリングカラー 275
43 148KY ベール組 4620
44 1018Z 座金 165
45 10TPC アーム固定軸 605
46 1009B アームバネガイド（Ａ）カラーブッシュ 165
47 10SAN アームバネガイド（Ａ） 385
48 101D9 アームバネガイド（Ａ）カラー 165
49 10DMC アームカムバネ 165
50 107AB アームカムバネシート 275
51 147C4 内ゲリレバー 275
52 101CC 固定ボルト 165
53 14750 ベール取付カバー 825
54 101D5 ローターカラー 935
55 10QXQ フリクションリング 275
56 100WT 固定ボルト 165
57 10S2L ローラークラッチ組 1265
58 1009Z Ｏリング 165
59 1009Y ローラークラッチインナー 385
60 100WY 固定ボルト 165
61 10DWD ベアリング押サエ板 165
62 10E7A ボールベアリング（７×１４×５） 715
63 1429E ピニオンギア 1980
64 10E37 座金 165
65 10GD9 座金 165
66 104JT ボールベアリング（６×１０×３） 1375
67 13YXL 中間ギア軸 385
68 10LZ4 固定ボルト 110
69 10DWX 固定ボルト 165
70 108WH Ｏリング 165
71 1427T ハンドルスクリューキャップ 550
72 13JWW 固定ボルト 165
73 1467P ボディ 3300
74 13YXQ 摺動子ガイド 165
75 100BH Ｏリング 110
76 13YXM ウォームシャフト 605
77 10ECK 座金 110
78 10K98 座金 110
79 1009C ウォームシャフトブッシュ 165
80 13YXP ウォームシャフトカバー 165
81 10QG5 固定ボルト 110
82 146BA ボディガード 1155
83 10RX2 固定ボルト 165
84 148KZ メインシャフト組 2145
85 106VJ ウォームシャフトピン 385
86 10703 座金 110
87 100WX Ｏリング 165
88 1010C ウォームシャフトピンカラー 165
89 1010D ウォームシャフトピン押サエ板 165
90 10LCT 固定ボルト 165
91 10074 ウォームシャフトギア 935
92 13YXN ブッシュ 110
93 13YXK 中間ギア（小） 825
94 10G6D 座金 165
95 10TBA 座金 165
96 13YXY 中間ギア（大） 935
97 107FA ボールベアリング（７×１１×３） 715
98 1009S Ｏリング 165
99 1429F ドライブギア 2035
100 100UL 固定ボルト 165
101 107FB ボールベアリング（８×１４×４） 715
102 100W9 座金 275
103 14282 内ゲリ当リ 165
104 1009W フタフランジシール 275
105 148LB フタ組 3300
106 148L5 ハンドル組 6820
107 10PXV ハンドル軸シール 275
108 10DYA ハンドル軸ツバ（Ｂ） 605
109 100RR ハンドル座金 165
110 148L2 ハンドルシャンク組 5115
111 10RHC ハンドルノブ 1705
112 104FH 座金 220
113 10LFA 固定ボルト 110
114 1429D ハンドルキャップ 385
115 13YXU アームカムフィン 110
MH01 147BM 脚裏銘版 275

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/phone/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。


　携帯メールアドレスのご注意


ご入力されたメールアドレスが「docomo・au・SoftBank」などの携帯アドレスの場合、当店から送信したメールが迷惑メールと認識され、お客様に届かないことがございます。

ご注文完了後、数秒で必ずご注文控えがお客様に届きます。
メールが届いていない場合、当店のメールが迷惑メールに仕訳されておりますので、メールフォルダをよくご確認ください。
メールが自動的に削除されてしまった場合は、ご連絡いただければ再送致します。
それでも受取りができない場合は、再度ご連絡ください。

今後のご利用のためにも、できればメールアドレスは携帯アドレスではなく、Gmailやプロバイダなどのアドレスをご指定いただけますと幸いです。

当店のメールアドレスはこちら
info@hedgehog-studio.com

お電話によるお問合せ
TEL：03-5284-9790
平日：9:00 - 15：00
