【シマノ純正お取り寄せパーツ：納期1ヶ月】24グラップラー プレミアム 150XG　商品コード：047182

【シマノ純正お取り寄せパーツ：納期1ヶ月】24グラップラー プレミアム 150XG　商品コード：047182

販売価格: 100円～16,000円(税別)

(税込: 110円～17,600円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

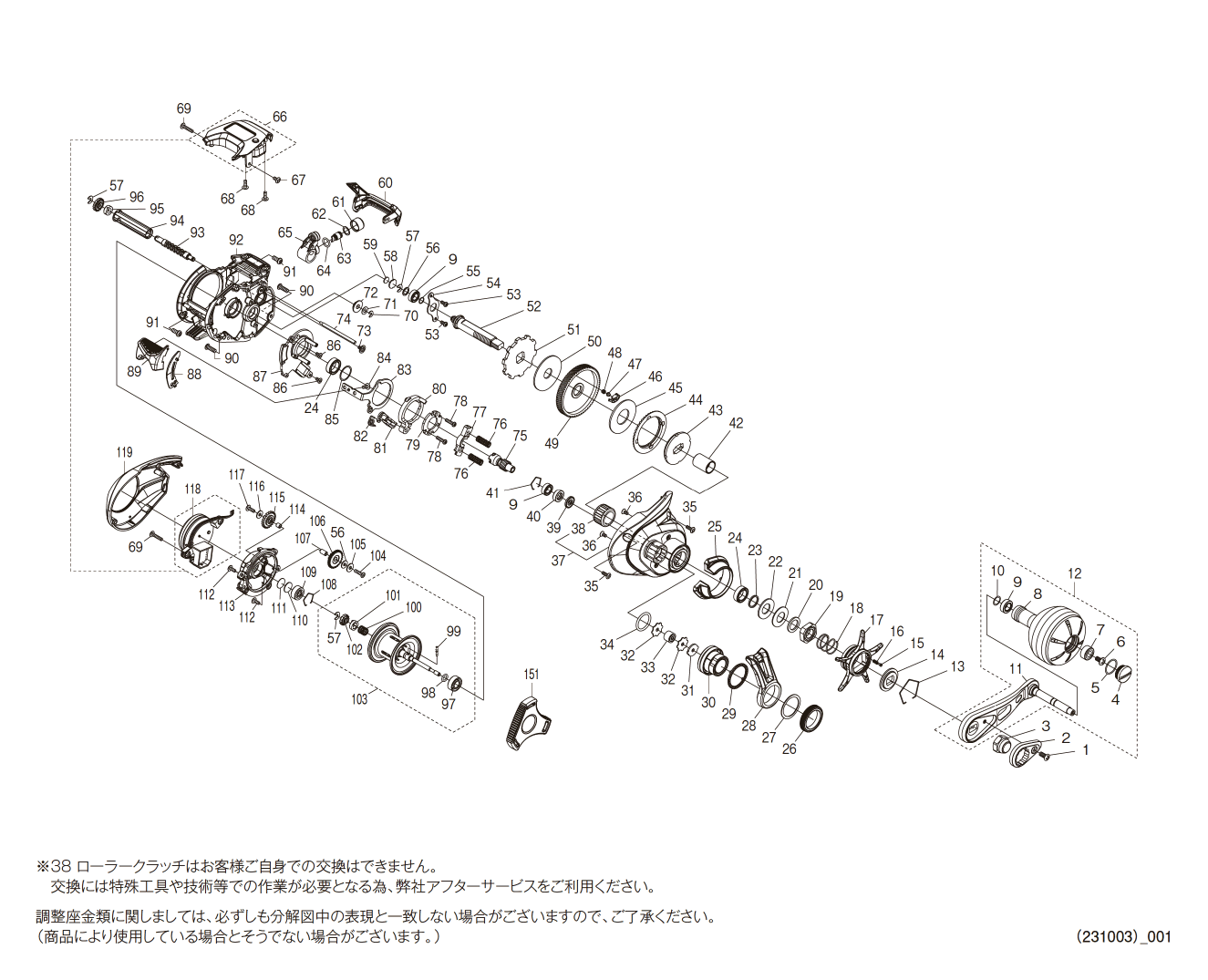

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 10R1Q 固定ボルト 165
2 10QL6 リテーナ 385
3 13V37 ハンドル固定ナット 605
4 13AYU ハンドルキャップ 605
5 10LAB Ｏリング 110
6 10LFA 固定ボルト 110
7 10KX2 ボールベアリング（４×９×４） 1375
8 13E8C ハンドルノブ 5610
9 105BP ボールベアリング（５×９×３） 1375
10 104FH 座金 220
11 146AZ ハンドルシャフト組 5610
12 145ED ハンドル組 11220
13 10KXW スタードラグ音出シ板抜ケ止メ 165
14 10J26 スタードラグ音出シ板 165
15 10MFC 音出シピン 165
16 10BT2 音出シバネ 165
17 145EK スタードラグ 1980
18 10A70 スタードラグバネ 275
19 10A3T スタードラグ固定ナット 385
20 10J1N スタードラグスペーサー 165
21 10EW3 サラバネ（ＤＢ８Ｌ） 165
22 109LA サラバネ（ＤＢ－８Ｈ） 165
23 100SE 座金 110
24 10EX8 ボールベアリング（８×１２×３．５） 1375
25 143C1 本体Ａ銘鈑 385
26 13UD5 ロックリング 275
27 13B6Z 座金 165
28 145EF フォールレバー 550
29 13UD3 ロックスペーサーＢ 165
30 145EG メカニカルブレーキノブ 2200
31 13UES メカニカルブレーキ座金 110
32 13UET メカニカルブレーキ座金 385
33 13SVY ローラークラッチ 1650
34 10R22 Ｏリング 165
35 10LCY 固定ボルト 110
36 10LA3 固定ボルト 165
37 146B2 本体Ａ組 6050
38 1005E ローラークラッチ 1705
39 13UEW ローラークラッチシール 385
40 101V3 ベアリング間座 275
41 1057X 抜ケ止メ 165
42 143C5 ローラークラッチインナーチューブ 990
43 143C6 スタードラグ板 495
44 143C8 ドラグ音出シラチェット 165
45 10CM0 スタードラグ座金 605
46 143CC ドラグバネホルダー 110
47 143C9 音出シピン 165
48 143CA 音出シバネ 110
49 145EL ドライブギア 2860
50 1023U スタードラグ座金 605
51 100BJ ストッパーギア 385
52 143CF ドライブギア軸 1100
53 10E23 固定ボルト 110
54 109T1 ドライブギア軸固定板 275
55 108WU Ｏリング 165
56 10G6D 座金 165
57 105NK Ｅ型止メ輪２．５ 110
58 143CG メタルスペーサー 110
59 14079 ラバースペーサー 165
60 145EP レベルワインドガード 440
61 10FJW レベルワインド受ケ 165
62 10CFU 座金 110
63 10BHQ ウォームシャフトピン 275
64 108WQ Ｏリング 165
65 13GEE レベルワインド組 935
66 146B3 カウンターユニット組 17600
67 10LCQ 固定ボルト 110
68 10LCM 固定ボルト 110
69 13JWV 固定ボルト 165
70 105NC Ｅ型止メ輪２ 110
71 10FJZ 座金 110
72 100G7 レベルワインドガードブッシュ 110
73 1022E 固定ボルト 165
74 13B5P レベルワインドガイド 165
75 10TBT ピニオンギア 1155
76 100U9 クラッチヨークバネ 110
77 100UH クラッチヨーク 165
78 10LV0 固定ボルト 110
79 100US クラッチカム押サエ板 385
80 100UK クラッチカム 275
81 10MME クラッチツメ 385
82 10R1H クラッチツメバネ 165
83 143CJ クラッチプレート 220
84 10LF4 固定ボルト 110
85 10190 座金 165
86 100S4 固定ボルト 110
87 10R56 本体Ａシート 330
88 143CK クラッチレバー受ケ（Ｂ） 110
89 13H6H クラッチレバー組 605
90 10LFP 固定ボルト 110
91 13JQQ 固定ボルト 165
92 146HZ フレーム組 5720
93 13S61 ウォームシャフト 1155
94 13S6D レベルワインドパイプ 110
95 10PXZ ハンドルノブブッシュ 165
96 13S5T ウォームシャフトギア 275
97 105CA ボールベアリング（５×１１×４） 1375
98 10TM7 Ｏリング 165
99 10MD0 スプールクラッチピン 165
100 13SVD スプール軸バネ 165
101 10MCY スプール軸カム 165
102 10JAH ウォームシャフトギア 385
103 145ES スプール組 6600
104 13JXR 固定ボルト 165
105 146B4 座金 110
106 13RTV ウォームシャフトギア 165
107 13SGH ウォームシャフトギア（Ｂ）受ケ　Ｂ 275
108 1054D ベアリング抜ケ止メ 110
109 105C2 ボールベアリング（３×１０×４） 1375
110 13Z0G スプール軸当タリＢ 110
111 13PE6 座金 165
112 10LCF 固定ボルト 110
113 13RUA 本体Ｂ受ケ 605
114 13RU2 ウォームシャフトギア（Ｂ）受ケ 165
115 13S5R ウォームシャフトギア 275
116 1019V 座金 165
117 10LCP 固定ボルト 165
118 143CM 電池フタ組 770
119 145EU 本体Ｂ 1155
151 143CQ バッテリーキャップレンチ 275
