【シマノ純正お取り寄せパーツ：納期1ヶ月】16プレイズ 3000　商品コード：036209

【シマノ純正お取り寄せパーツ：納期1ヶ月】16プレイズ 3000　商品コード：036209

販売価格: 100円～18,300円(税別)

(税込: 110円～20,130円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

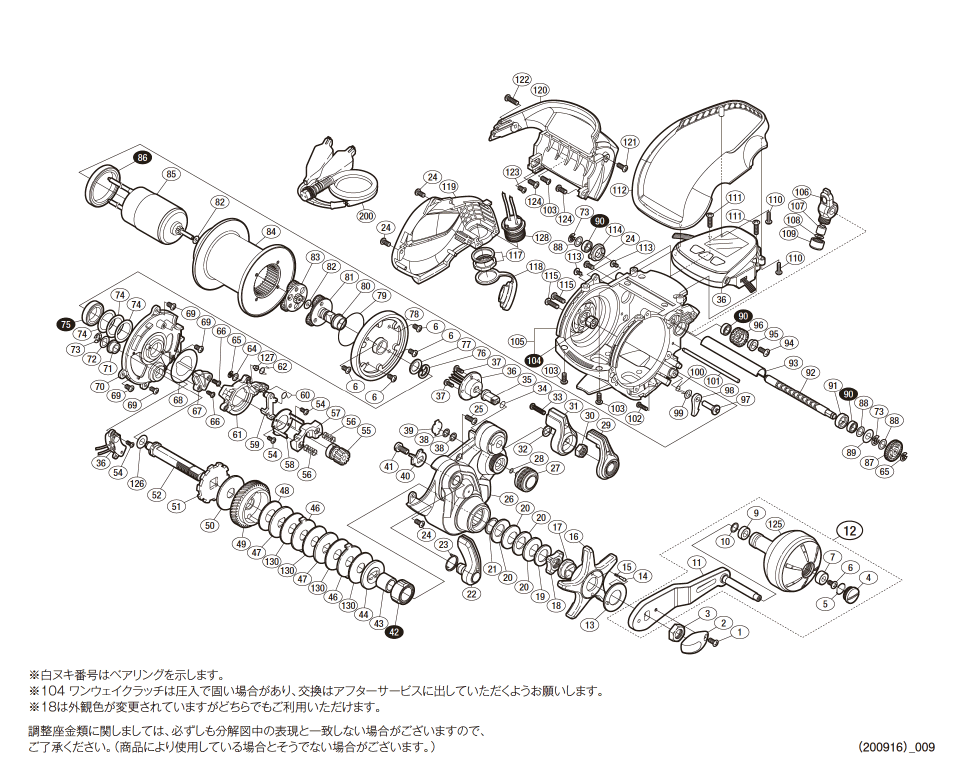

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 10QG4 固定ボルト 110
2 13V9M リテーナ 385
3 10FSX ハンドル固定ナット 275
4 10B2B ハンドルキャップ 605
5 10LAB Ｏリング 110
6 103E9 固定ボルト 110
7 10EU0 ハンドルニギリブッシュ（Ａ） 165
9 104UJ ハンドルニギリブッシュ（Ｂ） 165
10 104FH 座金 220
11 101XW ハンドル 2255
12 10DPF ハンドル組 7315
13 10J1S 音出シ座金 165
14 10BT1 音出シピン 110
15 10BT3 スプールドラグバネ 110
16 13UWL スタードラグ 605
17 10KZL ハンドル受ケ 275
18 10A3J スタードラグナット 275
19 10BR1 ベアリング押エ 165
20 1052E サラバネ（ＤＢ８Ｈ） 165
21 10HVB ハンドル軸座金（Ａ） 165
22 13B6X クラッチレバー 935
23 10Q6Z クラッチレバー位置決メバネ 110
24 10LSS 固定ボルト 110
25 10M2C 固定ボルト 110
26 13HLY 本体Ａ 4510
27 10KT9 メカニカルブレーキノブ 1155
28 10TNF Ｏリング 165
29 10N75 レバースイッチ銘版 605
30 10NAS 固定ナット 275
31 13B7V レバースイッチ 605
32 10NAQ 小判座金 165
33 10LSC 固定ボルト 110
34 108W6 Ｏリング 165
35 10N78 レバーインサート軸 385
36 13JJ3 カウンターユニット組 20130
37 10MPW 固定ボルト 110
38 105SC ＣＳ形止メ輪　３ 110
39 1085L スプールドラグ座金（Ａ） 110
40 10BVG クラッチレバーカム 165
41 10F8M クラッチ切換エレバー固定ボルト 275
42 13UAP ドライブギア軸ブッシュＢ 275
43 13UCW ドライブギア軸スリーブ 275
44 10762 スタードラグ座金（Ｃ） 165
46 10LBA スタードラグ座金 165
47 10KZV スタードラグ座金 165
48 10CKS スタードラグ座金 605
49 13UP5 ドライブギア 2805
50 10D31 スタードラグ座金 935
51 10D8R ストッパーギヤ 275
52 13UGQ メインギヤ軸 1155
54 10LVJ 固定ボルト 110
55 13GST ピニオンギヤ組 1925
56 104BU クラッチヨークバネ 110
57 1047W クラッチヨーク 165
58 10F69 クラッチカム押エ板 275
59 10MQQ クラッチツメ 275
60 10QCN クラッチツメバネ 165
61 1084D クラッチカム 495
62 104CC クラッチレバーバネ 165
64 105EV クラッチツメ間座 110
65 105NK Ｅ型止メ輪２．５ 110
66 10LVE 固定ボルト 110
67 10PYN クラッチツメスライド台 495
68 10PWN クラッチカム座金 110
69 10PMK 固定ボルト 110
70 13SXY 本体固定板 2255
71 10BQ2 ドライブギア軸ブッシュ 165
72 1058E メインギヤ軸座金（Ａ） 110
73 105NE Ｅ型止メ輪３ 110
74 10HX0 本体固定板座金 110
75 1065E ボールベアリング（１２×１８×４） 1375
76 105S4 Ｃトメワ（Ｎｏ５１０３－３１） 110
77 105PV 減速ギヤ用プレートＢ止メ座金 110
78 13GVX スプールサイドプレート 1155
79 13JZS Ｏリング 605
80 10MGU 減速ギア用プレート（Ｂ）軸受ケ 275
81 13GZP 減速ギア用プレート（Ｂ）組 2255
82 10G9W 座金 110
83 13GZ3 減速ギア用プレート（Ａ）組 2255
84 13GTC スプール 4510
85 13GZW モーター 5885
86 107U8 ボールベアリング（２５×３２×４） 4510
87 10N9A クロスギヤ用ギヤ 385
88 10GFB 座金 110
89 10GFA 座金 110
90 104K3 ボールベアリング（５×８×２．５） 1375
91 10NFL ウォームシャフト受ケ（Ａ） 165
92 13RZJ ウォームシャフト 1155
93 10NMP レベルワインドパイプ 605
94 103D8 固定ボルト 110
95 106PX カウンターギヤ（Ｂ）用カラー 165
96 13SUD ウォームシャフトギア伝達用ギア 275
97 13T0C ストッパー固定軸 275
98 10PFW ストッパーツメ 385
99 10HTU ストッパー固定軸座金 110
100 10CBL ストッパーツメバネ 110
101 13S3Y レベルワインド棒 275
102 10LPT 固定ボルト 110
103 103DE 固定ボルト 110
104 10F3B ワンウェイクラッチ 1705
105 13G8X フレーム 4510
106 10P39 レベルワインド 605
107 10FFZ ウォームシャフトピン 275
108 10705 クロスギヤピン調整座金 110
109 10FJW レベルワインド受ケ 165
110 10LPQ 固定ボルト 110
111 10M2P 固定ボルト 110
112 13RMC サムレスト 3410
113 10MT5 固定ボルト 110
114 104T3 ウォームシャフト受ケ（Ｂ） 165
115 10M2M 固定ボルト 110
117 10BGS ソケットナットセット 605
118 104SL ソケット防水パッキン（Ｂ） 385
119 13RF6 本体Ｂ 3410
120 13SBM レベルワインドガード 2255
121 10LZE 固定ボルト 110
122 10M2S 固定ボルト 110
123 103KT 固定ボルト 110
124 10LZF 固定ボルト 110
125 101A4 ハンドルノブ 4510
126 10GN0 座金 110
127 10F23 クラッチカム間座 110
128 100XP ソケット 2255
130 1064S スタードラグ座金 605
200 10FBT ケーブル（付属品） 4510
BNKI 13WTQ 分解図（付属品） 165
LINE 10CW0 ライン通し 165
TRST 13VSZ 取扱説明書（付属品） 495

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。
