【シマノ純正お取り寄せパーツ：納期1ヶ月】16プレイズ 400　商品コード：036193

【シマノ純正お取り寄せパーツ：納期1ヶ月】16プレイズ 400　商品コード：036193

販売価格: 100円～15,300円(税別)

(税込: 110円～16,830円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

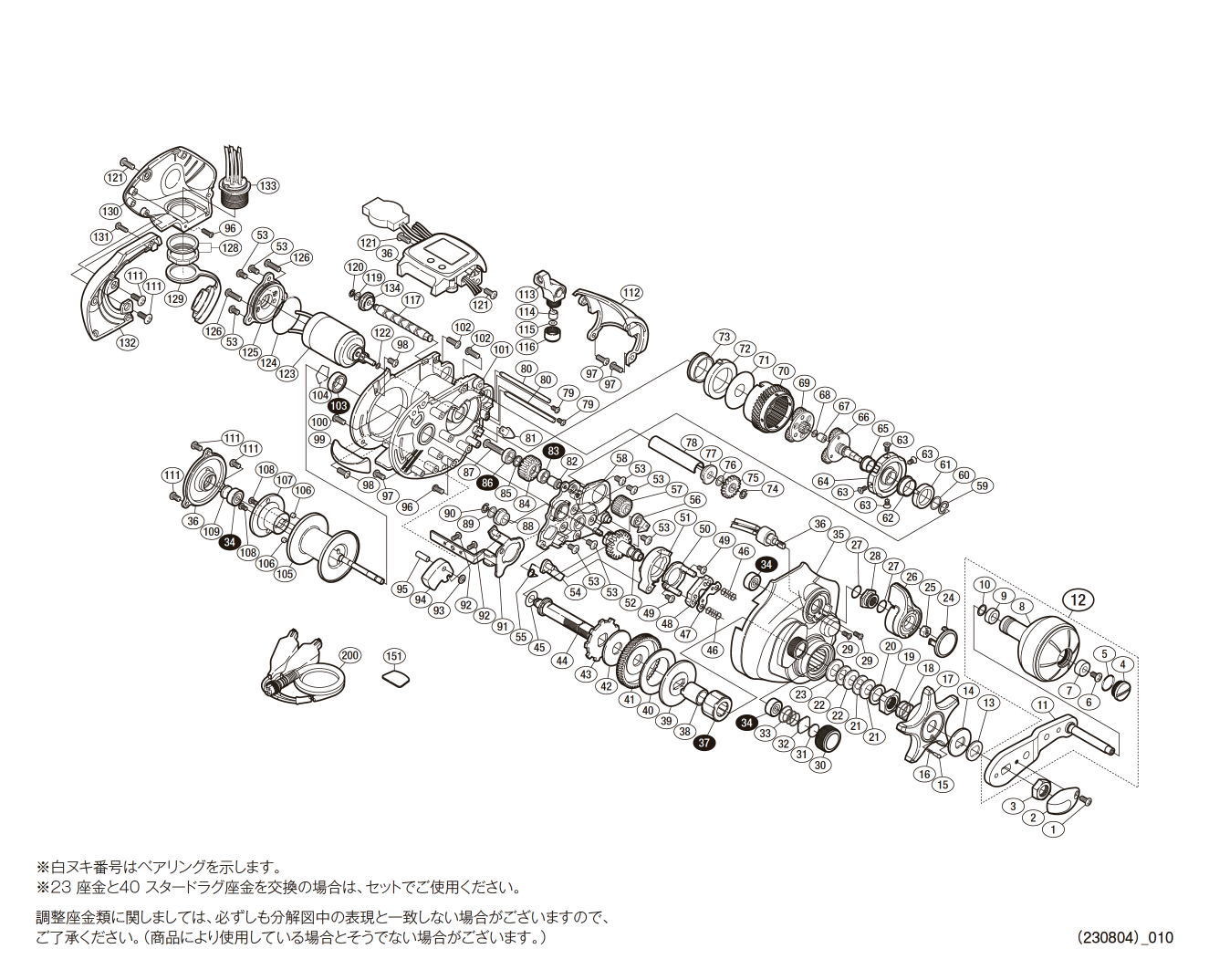

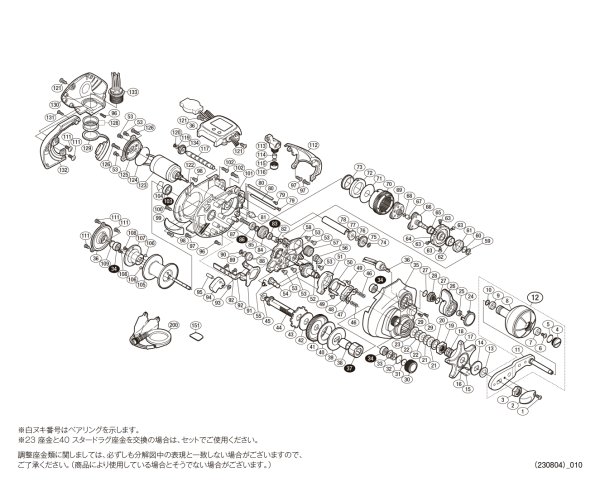

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 10QG4 固定ボルト 110
2 13V9M リテーナ 385
3 10FSX ハンドル固定ナット 275
4 10B2B ハンドルキャップ 605
5 10LAB Ｏリング 110
6 103E9 固定ボルト 110
7 10EU0 ハンドルニギリブッシュ（Ａ） 165
8 13E80 ハンドルノブ 4510
9 104UJ ハンドルニギリブッシュ（Ｂ） 165
10 10G8G 座金 110
11 13HUV ハンドル 2255
12 13AWW ハンドル組 6765
13 107QQ ハンドル受ケ座金 165
14 10J22 スタードラグ音出シ板 165
15 10BT0 音出シピン 165
16 10988 音出シバネ 165
17 10258 スタードラグ 605
18 10A73 スタードラグバネ 275
19 10LS5 スタードラグ固定ナット 275
20 10BR1 ベアリング押エ 165
21 10EW3 サラバネ（ＤＢ８Ｌ） 165
22 1052E サラバネ（ＤＢ８Ｈ） 165
23 10QXM 座金 110
24 10N73 レバースイッチ銘版 605
25 10NAP 固定ナット 275
26 1024J レバースイッチ 605
27 10LAC Ｏリング 165
28 10NLE 固定ナット 385
29 10MPW 固定ボルト 110
30 13B6T メカニカルブレーキノブ 1155
31 1057Q スプール軸当タリ（Ｂ） 110
32 1085F メカニカルブレーキ座金 110
33 10MAV スプールドラグバネ 165
34 105C1 ボールベアリング（３×１０×４） 1375
35 13HJF 本体Ａ 4510
36 13AX5 カウンターユニット組 16830
37 10F3C ローラークラッチ 1705
38 10BN6 インナーチューブＡ－ＲＢ 605
39 10D4N スタードラグ板 275
40 144FC スタードラグ座金 550
41 10Q9W メインギヤ 1705
42 10CJG スタードラグ座金（Ｂ） 275
43 10D8S ストッパーギヤ 165
44 10256 ドライブギア軸 1155
45 10GN0 座金 110
46 104BJ クラッチヨークバネ 110
47 10QCJ クラッチヨーク板 165
48 1047X クラッチヨーク 165
49 10MT0 固定ボルト 110
50 10MB8 クラッチカム押エ 275
51 10KMQ クラッチカム 165
52 13T6K ピニオン伝達ギヤ（Ｂ） 2255
53 103GS 固定ボルト 110
54 1063K クラッチツメ 605
55 10N1Z クラッチツメバネ 110
56 10MW2 ストッパーツメ組 385
57 10A11 ピニオンギヤ 1155
58 10MR5 本体Ａ固定板 2255
59 105S3 Ｃトメワ（Ｎｏ５１０３－２５） 110
60 105PP 減速ギヤプレートＢトメ座金 110
61 10HWM ブッシュ（Ａ） 385
62 10PT1 ブッシュ（Ａ）スリーブ 385
63 10MGD 固定ボルト 110
64 10PYS モーターホルダーカバーフタ 935
65 10MGV 減速ギヤ用プレート（Ｂ）軸受ケ 385
66 10MM5 減速ギア用プレート（Ｂ）組 2035
67 10MCV 減速ギア用プレート（Ｂ）軸ブッシュ 275
68 1055P 遊星ギヤ調整座金 110
69 10MHV 減速ギア用プレート（Ａ）組 2035
70 10PYR モーターホルダーカバー 2255
71 10GA9 座金 165
72 10PYY ブッシュ（Ｂ） 385
73 10PYZ ブッシュ（Ｂ）スリーブ 605
74 105NK Ｅ型止メ輪２．５ 110
75 10B5X クロスギヤ用ギヤ 275
76 10J4L 座金 110
77 10NFK クロスギヤ受ケ（Ａ） 165
78 10NMT レベルワインドパイプ 275
79 10MT3 固定ボルト 110
80 10PCM レベルワインド棒 165
81 10QQD 糸止メ 165
82 10QG6 ピニオン伝達ギヤ（Ａ）カラー 275
83 104JZ ボールベアリング（５×８×２．５） 1375
84 10QCK ピニオン伝達ギヤ（Ａ） 935
85 10QG7 ピニオン伝達ギヤ（Ａ）カラーＢ 165
86 105BP ボールベアリング（５×９×３） 1375
87 10PQN 固定ボルト 165
88 10BQ2 ドライブギア軸ブッシュ 165
89 1058E メインギヤ軸座金（Ａ） 110
90 105NE Ｅ型止メ輪３ 110
91 10NPY クラッチプレート 605
92 103C0 固定ボルト 110
93 10GA4 座金 165
94 105GS クラッチレバー（Ｂ） 275
95 10B0Q クラッチレバー（Ｂ）軸 165
96 10MT9 固定ボルト 110
97 103DC 固定ボルト 110
98 10LZE 固定ボルト 110
99 1021V クラッチレバー 605
100 103DE 固定ボルト 110
101 13B5E フレーム 2255
102 10LSZ 固定ボルト 110
103 13RVP フレーム（Ａ）ブッシュ 275
104 13RBQ ベアリング抜ケ止メ 110
105 13GTB スプール組 4510
106 10A7G マグネット 165
107 13SUY カウンター用マグネットホルダー 165
108 10LVA 固定ボルト 110
109 1057S スプール軸当タリ（Ｂ） 110
111 10PMK 固定ボルト 110
112 1024T レベルワインドガード 1155
113 10P38 レベルワインド組 165
114 10FFZ ウォームシャフトピン 275
115 10705 クロスギヤピン調整座金 110
116 10FJV レベルワインド受ケ 165
117 10585 クロスギヤ軸 605
119 10G8K 座金 110
120 105NC Ｅ型止メ輪２ 110
121 10LZF 固定ボルト 110
122 10G9W 座金 110
123 101LB モーター 3850
124 10LAG Ｏリング 165
125 106DM モーターホルダー組 3410
126 10M2M 固定ボルト 110
128 10BGS ソケットナットセット 605
129 104SL ソケット防水パッキン（Ｂ） 385
130 101J0 本体Ｂ 1155
131 103NJ 固定ボルト 110
132 13B4Y 本体Ｂ－２ 935
133 100XP ソケット 2255
134 104SZ クロスギヤウケＢ 165
151 10CYP 脚調整シート 165
200 10FBT ケーブル（付属品） 4510
BNKI 13BAQ 分解図（付属品） 165
LINE 10CW0 ライン通し 165
TRST 13B85 取扱説明書（付属品） 495

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。
