【シマノ純正お取り寄せパーツ：納期1ヶ月】17プレイズ 4000　商品コード：037954

【シマノ純正お取り寄せパーツ：納期1ヶ月】17プレイズ 4000　商品コード：037954

販売価格: 100円～16,300円(税別)

(税込: 110円～17,930円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

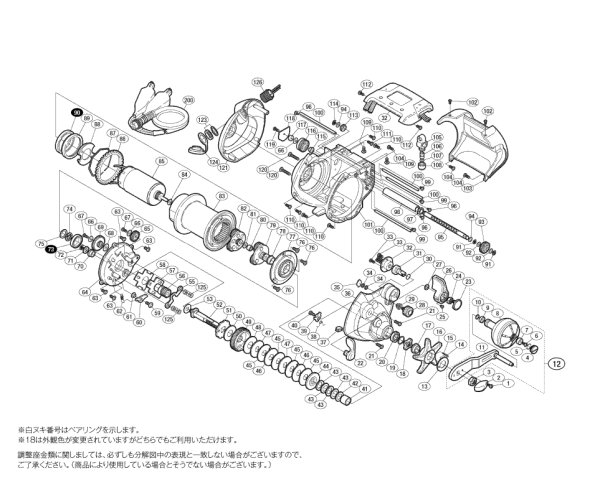

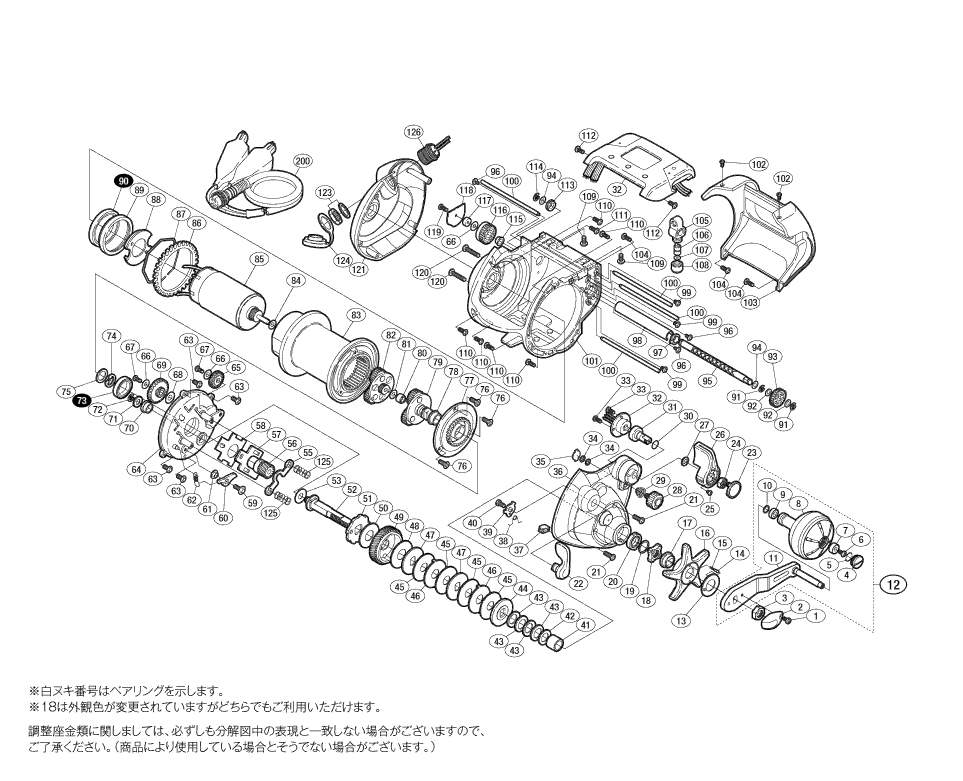

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 10QG4 固定ボルト 110
2 10QUG リテーナ 275
3 10FSX ハンドル固定ナット 275
4 10B2B ハンドルキャップ 605
5 10LAB Ｏリング 110
6 103E9 固定ボルト 110
7 10EU0 ハンドルニギリブッシュ（Ａ） 165
8 101A4 ハンドルノブ 4510
9 104UJ ハンドルニギリブッシュ（Ｂ） 165
10 104FH 座金 220
11 101XW ハンドル 2255
12 10DPF ハンドル組 7315
13 10J1S 音出シ座金 165
14 10BT1 音出シピン 110
15 10BT3 スプールドラグバネ 110
16 10B66 スタードラグ 275
17 10KZL ハンドル受ケ 275
18 10A3J スタードラグナット 275
19 10BR1 ベアリング押エ 165
20 10BPY メインギヤ軸ブッシュＢ 275
21 10SLW 固定ボルト 110
22 10KV8 クラッチレバー 495
23 10N71 レバースイッチ銘版 275
24 10NAS 固定ナット 275
25 103N3 固定ボルト 110
26 1018T レバースイッチ 605
27 10NAQ 小判座金 165
28 10KT6 メカニカルブレーキノブ 385
29 10BRG スプールドラグユルミ止メバネ 110
30 10NAR Ｏリング 165
31 10N77 レバーインサート軸 385
32 13JJB カウンターユニット組 17930
33 10LZF 固定ボルト 110
34 105SB ＣＳ形止メ輪３ 110
35 1085L スプールドラグ座金（Ａ） 110
36 10S3F 本体Ａ組 3410
37 106NW 糸止メ 165
38 10JYX クラッチレバーバネ 165
39 1084C クラッチカム 385
40 10F8M クラッチ切換エレバー固定ボルト 275
41 10BT5 メインギヤ軸スリーブ 165
42 104L5 スプール軸座金（Ａ） 110
43 1052E サラバネ（ＤＢ８Ｈ） 165
44 10D4G スタードラグ板 165
45 10L88 スタードラグ座金（Ｄ） 495
46 10L4Y スタードラグ座金（Ｃ） 165
47 10LB9 スタードラグ座金（Ｅ） 165
48 10D30 スタードラグ座金Ｂ 495
49 10Q9T メインギヤ 2475
50 10CJG スタードラグ座金（Ｂ） 275
51 10A2G ストッパーギヤ組 495
52 105D2 メインギヤ軸 1155
53 10QVL 座金 110
55 1060X クラッチヨーク 275
56 1066N ピニオンギヤ組 1925
57 1094Q クラッチプレート 495
58 10AYD クラッチプレート座金 495
59 10PR8 固定ボルト 110
60 10PFV ストッパーツメ 385
61 10PKN ストッパーカバー 275
62 10CBS ストッパーツメバネ 110
63 10M6K 固定ボルト 110
64 105U0 本体Ａ固定板 2255
65 10MCM クロスギヤ伝達用ギヤ（Ａ） 275
66 105EN クロスギヤ伝達ギヤＡ取付ケ座金 165
67 103GP 固定ボルト 110
68 10J4C 座金 110
69 10PSZ クロスギヤ伝達用ギヤＢ 275
70 10BQ3 メインギヤ軸ブッシュ 165
71 10J8D 小判座金 165
72 105NG Ｅ型止メ輪３．２ 110
73 108PG ボールベアリング（１５×２１×４） 2255
74 105S8 Ｃトメワ（Ｓ５１０３－４０ＳＵＳ） 110
75 109RA プレートＢ止メ座金 110
76 10ML5 固定ボルト 110
77 10HSJ スプール右サイドプレート 1155
78 10MGW 減速ギヤ用プレート（Ｂ）軸受ケ 385
79 10MM3 減速ギヤ用プレート（Ｂ）組 4510
80 10MCW 減速Ｇ用プレート（Ｂ）軸ブッシュ 275
81 109R9 遊星ギヤ調整座金（Ａ） 110
82 10MHR 減速ギヤ用プレート（Ａ）組 1705
83 10S3J スプール組 5610
84 10GN4 座金 165
85 10R63 モーター組 3960
86 10CUW カウンターギヤ（Ａ） 605
87 106PU カウンターギヤ（Ａ）止メ 165
88 10F1Q モーターホルダー 1705
89 10PWQ ベアリングカラー 495
90 104PK ボールベアリング（３０×３７×４） 5390
91 105NE Ｅ型止メ輪３ 110
92 105KF クロスギヤ座金 110
93 10N99 クロスギヤ用ギヤ 385
94 109RN クロスギヤ座金（Ｂ１）０．６ 110
95 10543 クロスギヤ 1155
96 103BW 固定ボルト 110
97 104T6 ウォームシャフト受ケ 110
98 10NMQ レベルワインドパイプ 605
99 103L0 固定ボルト 110
100 10PCL レベルワインド棒Ａ 275
101 1040V 本体枠組 6765
102 103C1 固定ボルト 110
103 10R62 レベルワインドガード 2255
104 10LSZ 固定ボルト 110
105 10P3B レベルワインド組 1155
106 10FFZ ウォームシャフトピン 275
107 10705 クロスギヤピン調整座金 110
108 10FJP レベルワインド受ケ 165
109 103HG 固定ボルト 110
110 10LT0 固定ボルト 110
111 10M72 固定ボルト 110
112 10LZP 固定ボルト 110
113 104SX クロスギヤウケＢ 110
114 105NJ Ｅ型止メ輪４ 110
115 106PV カウンターギヤ（Ｂ）用カラー 165
116 10MZL カウンターギヤ（Ｂ）組 385
117 106PZ カウンターギヤ（Ｂ）用カラーＢ 165
118 10QC8 リード線カバー 275
119 103CD 固定ボルト 110
120 10MC0 固定ボルト 165
121 13FS8 本体Ｂ組 3410
123 10BGS ソケットナットセット 605
124 104SL ソケット防水パッキン（Ｂ） 385
125 104BV クラッチヨークバネ 110
126 100XP ソケット 2255
200 10FBT ケーブル（付属品） 4510
BNKI 13WU0 分解図（付属品） 165
LINE 10CW0 ライン通し 165
TRST 13VT6 取扱説明書（付属品） 495

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。
