【シマノ純正お取り寄せパーツ：納期1ヶ月】24オシアジガー LD 2500HG RIGHT　商品コード：046598

【シマノ純正お取り寄せパーツ：納期1ヶ月】24オシアジガー LD 2500HG RIGHT　商品コード：046598

販売価格: 100円～20,000円(税別)

(税込: 110円～22,000円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

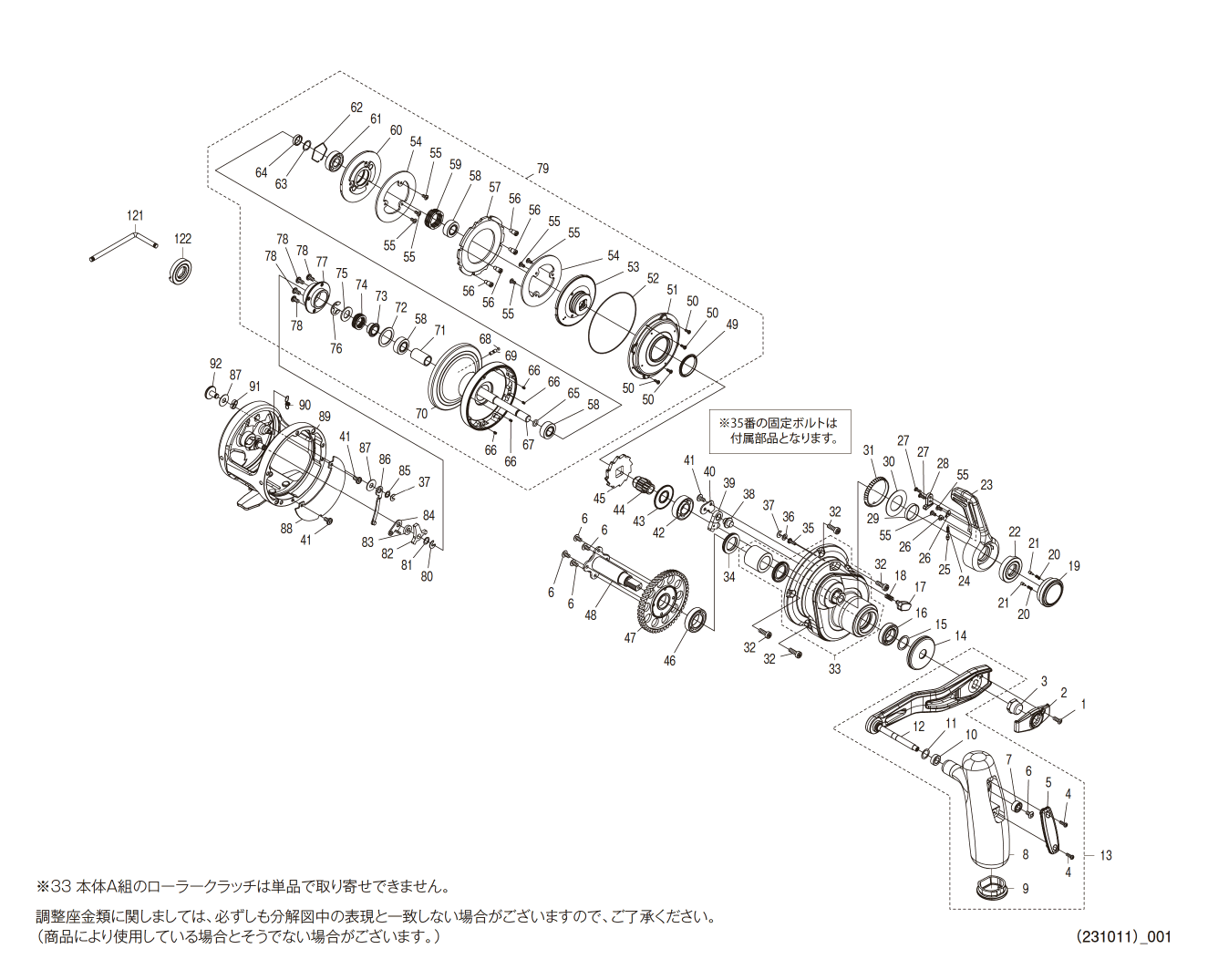

　リール部品展開図




番号 S Part No. 品目名 税込価格
1 101AA 固定ボルト 165
2 144ZS リテーナ 275
3 10T66 ハンドル固定ナット 605
4 103NH 固定ボルト 110
5 144ZR ハンドルノブ銘版 605
6 103E9 固定ボルト 110
7 10KX2 ボールベアリング（４×９×４） 1375
8 144ZM ハンドルノブ 4510
9 144ZQ ハンドルキャップ 165
10 104UJ ハンドルニギリブッシュ（Ｂ） 165
11 104FH 座金 220
12 146ET ハンドルシャフト組 11220
13 146EU ハンドル組 16830
14 144ZK ハンドル受ケ 990
15 144ZH 座金 110
16 104PW ボールベアリング（１０×１９×５） 1375
17 146EV ドラグレバー当タリ 385
18 10BNL ドラグレバー当タリ（Ｂ）バネ 165
19 146EW プリセットツマミ組 3080
20 10K07 音出シバネ 165
21 10JX6 音出シピン 165
22 144Z6 ドラグカム 2200
23 146EX ドラグレバー組 8030
24 10C3X 音出シバネ 165
25 13ZQM 音出シピン 110
26 13ZQN ドラグレバー音出しピンカバー 165
27 13ZQQ 固定ボルト 110
28 144ZD レバープロテクター 110
29 108DN ドラグレバーブッシュ 165
30 10J19 座金 165
31 10F6B レバークリックギア 110
32 13ZQR 固定ボルト 165
33 146EY 本体Ａ組 14300
34 10C68 ローラークラッチシール 385
35 101LH 固定ボルト 110
36 143L9 座金 110
37 105NK Ｅ型止メ輪２．５ 110
38 10PFS ストッパー固定軸 220
39 10RZ8 ストッパーツメ組 385
40 13ZQT ストッパー固定板 110
41 1055F 固定ボルト 165
42 10T2K ボールベアリング（９×２０×６） 1375
43 13ZQS 座金 770
44 144ZB ピニオンギア 2200
45 144ZA ストッパーギア 330
46 10KXA ボールベアリング（１２×２１×５） 1705
47 144ZF ドライブギア 3850
48 146EZ ドライブギア軸組 3520
49 10EWA 防水シール 385
50 10PRU 固定ボルト 165
51 13ZQZ 防水カバー 275
52 1421C Ｏリング 165
53 13ZR0 ピニオンギアカラー 2970
54 13ZR1 ドラグ座金 990
55 10S65 固定ボルト 110
56 13ZR2 固定ボルト 495
57 13ZR4 ドラグ板 2200
58 104Q5 ボールベアリング（７×１４×５） 1375
59 13ZR5 ドラグバネ 275
60 13ZR6 ドラグ板受ケ 2530
61 104VJ ボールベアリング（７Ｘ１７Ｘ５） 1375
62 13ZR7 ベアリング抜ケ止メ 110
63 141QS 座金 110
64 13ZR9 ベアリング間座 220
65 10TNF Ｏリング 165
66 10KJ6 ワンタッチレバーバネ 110
67 144Z1 スプール軸 935
68 10908 Ｏリング 165
69 145RN スプール軸ピン 110
70 1486D スプールユニット組 7975
71 144Z3 スプール軸カラー 385
72 13ZRE 座金 110
73 13ZRF ドラグバネスペーサー 330
74 13ZRG スプール軸バネ 220
75 13ZRH 座金 110
76 105RZ Ｅ型止メ輪６ 110
77 144Z2 Ｆストッパーギア 1100
78 103EG 固定ボルト 110
79 146F0 スプール組 22000
80 105NE Ｅ型止メ輪３ 110
81 10DHM 座金 110
82 10905 Ｆストッパーツメ 165
83 144YX Ｆストッパー受ケ 275
84 108SH Ｆストッパーレバー 275
85 10J16 座金 110
86 146F1 Ｆストッパーリンク組 385
87 104H2 クリックボタン座金（Ａ） 110
88 144YZ 本体固定板 440
89 146F2 フレーム組 17600
90 13T7X ストッパーツメバネ 165
91 104MS クリック軸受ケ 165
92 144YV Ｆストッパーツマミ 550
121 144ZU リールレンチ（付属品） 660
122 144ZT ドラグカム（ライトラインカム）（付属品） 2640
