【シマノ純正お取り寄せパーツ：納期1ヶ月】20フォースマスター 601DH　商品コード：041562

【シマノ純正お取り寄せパーツ：納期1ヶ月】20フォースマスター 601DH　商品コード：041562

販売価格: 100円～25,300円(税別)

(税込: 110円～27,830円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細


　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

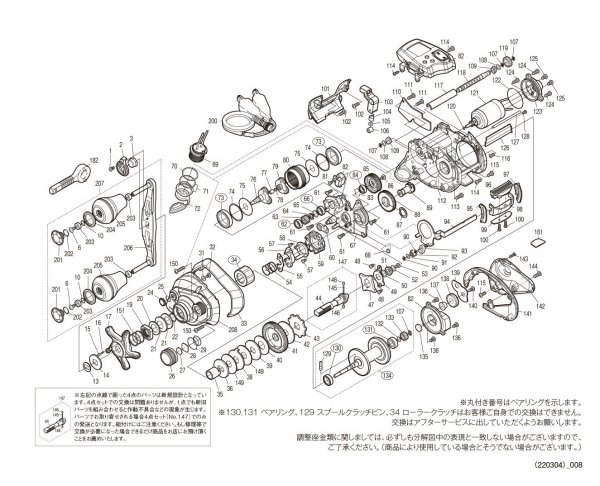

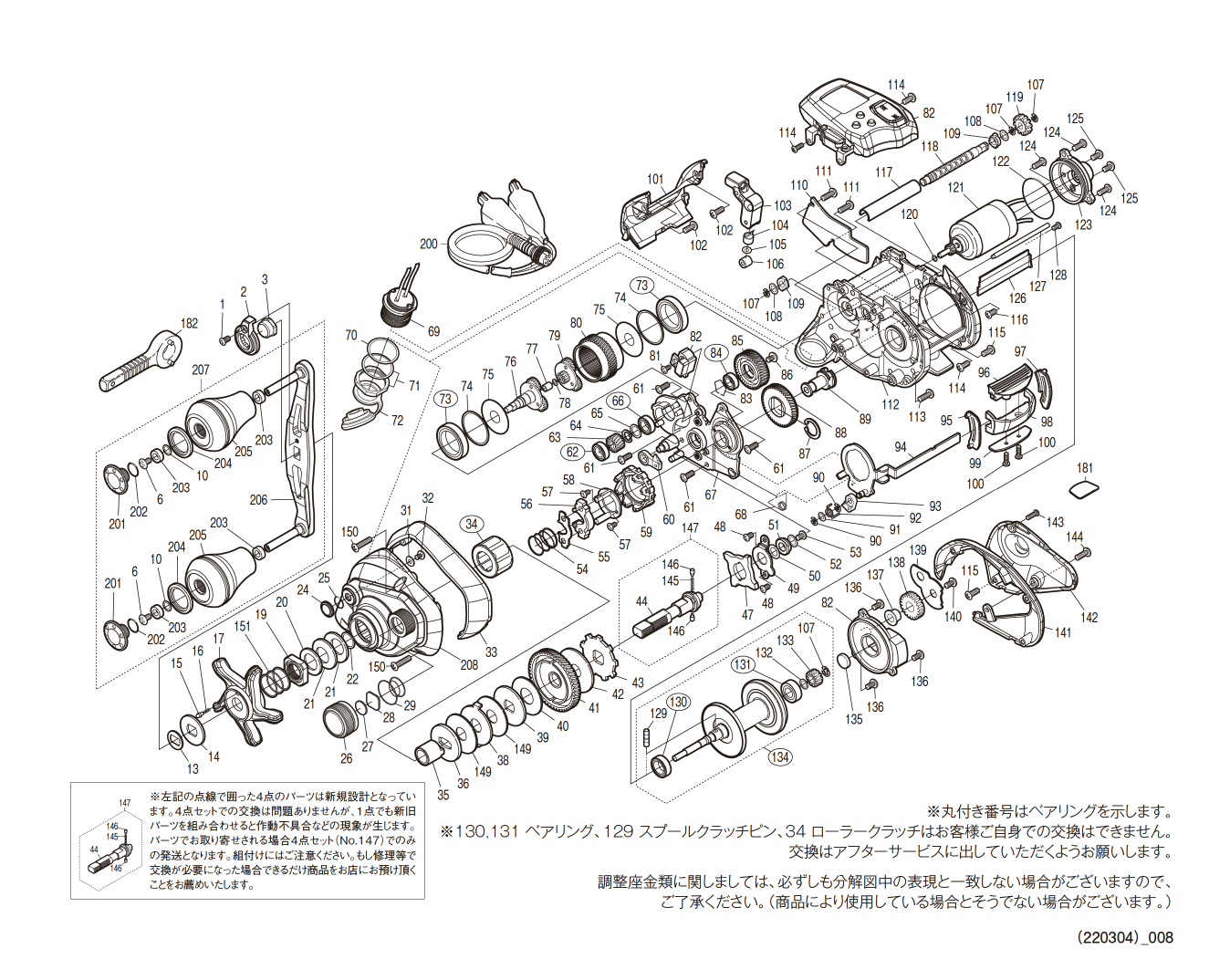

　リール部品展開図




番号 S Part No. 品目名 税込価格
*F01 13WJD リール袋 1155
1 10R1Q 固定ボルト 165
2 13VA8 リテーナ 385
3 13V3U ハンドル固定ナット 605
6 103E9 固定ボルト 110
10 104FH 座金 220
13 107QQ ハンドル受ケ座金 165
14 10J22 スタードラグ音出シ板 165
15 10B27 音出シピン 165
16 10988 音出シバネ 165
17 13V3T スタードラグ 935
19 13V97 スタードラグ固定ナット 275
20 10BR1 ベアリング押エ 165
21 1052E サラバネ（ＤＢ８Ｈ） 165
22 10HVB ハンドル軸座金（Ａ） 165
24 13V9T 糸止メ 385
25 13K3E Ｏリング 165
26 13U22 メカニカルブレーキノブ 935
27 10896 メカニカルブレーキ座金 110
28 1085F メカニカルブレーキ座金 110
29 10BRE メカニカルブレーキユルミ止メバネ 165
31 10HYM 座金 110
32 1055G 固定ボルト 165
33 13UE6 本体Ａ２ 2255
34 10F3C ローラークラッチ 1705
35 10BN3 ローラークラッチインナーチューブ 605
36 10D4K スタードラグ板（Ｃ） 165
38 10LBA スタードラグ座金 165
39 10KZV スタードラグ座金 165
40 10CKS スタードラグ座金 605
41 13USQ ドライブギア 1705
42 13UML スタードラグ座金 495
43 10D8S ストッパーギヤ 165
44 13ULG ドライブギア軸 1155
47 13VFQ クラッチリターンギア 275
48 103GX 固定ボルト 110
49 10TEQ ドライブギア軸固定板 165
50 13FM1 座金 605
51 10S7V ドライブギア軸ブッシュ 165
52 1058E メインギヤ軸座金（Ａ） 110
53 10PVU 固定ボルト 165
54 13T0W クラッチヨークバネ 110
55 13T73 クラッチヨーク板 165
56 13T1A クラッチヨーク 165
57 10MT4 固定ボルト 110
58 10F64 クラッチカム押エ 385
59 13GGV マグネットカム組 1595
60 13H20 ストッパーツメ組 385
61 103GS 固定ボルト 110
62 105C1 ボールベアリング（３×１０×４） 1375
63 13SP5 ピニオンギア 1155
64 13JYP Ｃトメワ（Ｎｏ５１０３－２１） 110
65 13PKA 座金 110
66 104JT ボールベアリング（６×１０×３） 1375
67 13H6C 本体Ａ固定板組 2805
68 100TU クラッチレバーバネ 385
69 100XP ソケット 2255
70 13FM8 座金 275
71 10BGS ソケットナットセット 605
72 10T2G ソケットキャップ 385
73 108PG ボールベアリング（１５×２１×４） 2255
74 13PFL モーターホルダーカバー座金 110
75 13PFM モーターホルダーカバー座金 165
76 13H05 減速ギア用プレート（Ｂ）組 2805
77 10MCV 減速ギア用プレート（Ｂ）軸ブッシュ 275
78 13JVH 遊星ギヤ調整座金（Ａ） 110
79 13H04 減速ギア用プレート（Ａ）組 2805
80 13T19 モーターホルダーカバー 2805
81 10MPG 固定ボルト 110
82 13JJX カウンターユニット組 27830
83 10GEW ベアリング抜ケ止メ 110
84 105BP ボールベアリング（５×９×３） 1375
85 13T7K ピニオン伝達ギア（Ａ） 1485
86 10PVT 固定ボルト 165
87 105S8 Ｃトメワ（Ｓ５１０３－４０ＳＵＳ） 110
88 13TCU ピニオン伝達ギア（Ｂ） 2475
89 13TCV ピニオン伝達ギア（Ｂ）軸 935
90 105NC Ｅ型止メ輪２ 110
91 10G8K 座金 110
92 10TEF クラッチツメバネ 385
93 100TT クラッチツメ 165
94 13H6D クラッチプレート組 1155
95 13TCW クラッチレバー受ケ（Ｂ） 165
96 13T71 クラッチレバー 605
97 13TCX クラッチレバー受ケ（Ａ） 165
98 13T72 クラッチレバー銘版 605
99 13UDL クラッチレバープロテクター 165
100 1055B 固定ボルト 110
101 13SH4 レベルワインドガード 1705
102 10LZE 固定ボルト 110
103 13GFW レベルワインド組 715
104 10FFZ ウォームシャフトピン 275
105 10RR9 座金 275
106 10FJX レベルワインド受ケ 165
107 105NK Ｅ型止メ輪２．５ 110
108 10HYY 座金 165
109 100AN ウォームシャフト受ケ 165
110 13RU5 フレーム銘版 385
111 1023A 固定ボルト 110
112 13S09 フレーム 6765
113 1055C 固定ボルト 165
114 10LST 固定ボルト 110
115 103DE 固定ボルト 110
116 103KT 固定ボルト 110
117 13S5Z レベルワインドパイプ 605
118 13S5Y ウォームシャフト 1155
119 10T25 ウォームシャフトギア（Ｃ） 275
120 10G9W 座金 110
121 13H0H モーター組 6215
122 10LAG Ｏリング 165
123 13H0Q モーターホルダー組 3410
124 10LZF 固定ボルト 110
125 10LSQ 固定ボルト 110
126 13SH5 レベルワインドカバー 275
127 13S60 レベルワインド棒 385
128 103C0 固定ボルト 110
129 13SVE スプールクラッチピン 275
130 10583 ボールベアリング（８×１２×３．５） 1375
131 108PD ボールベアリング（６×１２×４） 1375
132 10TK0 座金 165
133 10JAJ ウォームシャフトギア 275
134 13GGW スプール組（ベアリング入り） 5610
135 1057S スプール軸当タリ（Ｂ） 110
136 10PMK 固定ボルト 110
137 106PX カウンターギヤ（Ｂ）用カラー 165
138 105M0 ウォームシャフトギア（Ｂ） 275
139 13RZY リード線カバー 165
140 103KW 固定ボルト 110
141 13RN4 本体Ｂ２ 2255
142 13RG7 本体Ｂ 1705
143 13JX4 固定ボルト 110
144 10LT0 固定ボルト 110
145 10S78 クラッチリターンギアバネ 110
146 13VG3 クラッチリターンギアピン 165
147 13HCR ドライブシャフト軸組 1595
149 1064S スタードラグ座金 605
150 10TDK 固定ボルト 110
151 10S8W スタードラグバネ 275
181 10CYP 脚調整シート 165
182 10NC0 リールレンチ（付属品） 165
200 10004 ケーブル（付属品） 4510
201 13XY5 ハンドルキャップ 495
202 10LAA Ｏリング 110
203 10PXZ ハンドルノブブッシュ 165
204 10S9X 座金 165
205 13E8M ハンドルノブ 4510
206 13HW2 ハンドルシャフト組 5610
207 13J83 ハンドル組 11220
208 13HPE 本体Ａ組 4510
BNKI 13WUR 分解図（付属品） 165
LINE 10CW0 ライン通し 165
TRST 13VTS 取扱説明書（付属品） 495

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。
