【ダイワ純正お取り寄せパーツ:納期1ヶ月】24スティーズ SV TW 100XH 製品コード:00630314
販売価格: 100円~15,200円(税別)
(税込: 110円~16,720円)
オプションにより価格が変わる場合もあります。
商品詳細
お取り寄せ部品のご注文には、ルールがございます |
・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。
・ご注文後のキャンセル・変更・返品はできません。
・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。
・メーカーに在庫のない納期未定部品はキャンセルとなります。
・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

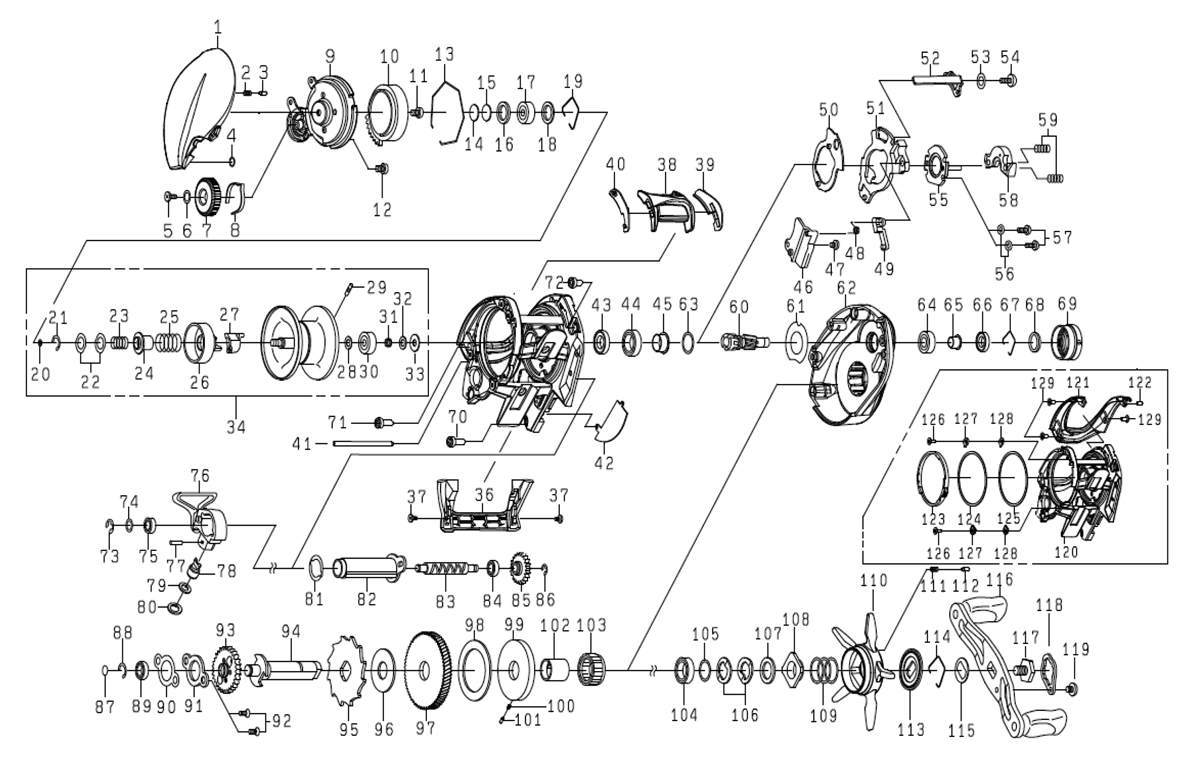

リール部品展開図 |
No | 部品名 | 部品コード | 税込価格 | 特記事項 |
1 | LSプレート | 6M528101 | 4290 | |
2 | レバープレートSP | 6J631901 | 220 | |
3 | レバープレートピン | 6M508401 | 330 | |
4 | LSプレートOリング | 6J197901 | 110 | |
5 | ブレーキダイヤルSC | 6G940402 | 220 | |
6 | ブレーキダイヤルW | 6H159201 | 110 | |
7 | ブレーキダイヤル | 6M507602 | 770 | |
8 | ブレーキダイヤルリーフSP | 6J886201 | 220 | |
9 | セットプレート | 6M528301 | 4840 | |
10 | マグホルダー | 6M507701 | 2640 | |
11 | セットプレートSC(A) | 6H666002 | 220 | |
12 | セットプレートSC(B) | 6H022601 | 220 | |
13 | マグホルダーリング | 6G757801 | 220 | |
14 | LSベアリングW(A) | 63757404 | 110 | |
15 | LSベアリングW(B) | 63757411 | 110 | |
16 | LSベアリングW(C) | 6G185101 | 110 | |
17 | LSボールベアリング | 6G511506 | 1540 | |
18 | LSボールベアリングOリング | 6G703201 | 110 | |
19 | LSベアリングリング | 6F032201 | 220 | |
20 | スプールホルダーOリング | 6H770601 | 110 | |
21 | スプールホルダーSPリテイナー | 63208002 | 220 | |
22 | スプールホルダーSP・W(A) | 6J497001 | 110 | |
23 | スプールホルダーカラー(A)SP | 6M042201 | 220 | |
24 | スプールホルダーカラー(A) | 6M391901 | 330 | |
25 | スプールホルダーSP | 6M042001 | 220 | |
26 | スプールホルダー | 6M601101 | 1980 | |
27 | スプールホルダーカラー(B) | 6M041701 | 220 | |
28 | スプールベアリングW(A) | 63754103 | 110 | |
29 | スプールピン | 6H358802 | 220 | |
30 | スプールボールベアリング | 6G511506 | 1540 | |
31 | スプールベアリングSP | 6M052601 | 220 | |
32 | スプールベアリングW(B) | 6F774601 | 110 | |
33 | スプールベアリングW(C) | 6M052501 | 110 | |
34 | スプール(20-33) | 6Z027640 | 16720 | |
36 | フロントカバー | 6M532302 | 880 | |
37 | フロントカバーSC | 6H531507 | 220 | |
38 | クラッチレバー | 6M527901 | 990 | |
39 | クラッチレバープレ-ト(R) | 6M527701 | 220 | |
40 | クラッチレバープレ-ト(L) | 6M527601 | 220 | |
41 | オシレーティングポスト | 6M522601 | 440 | |
42 | RSカバープレート | 6M065601 | 220 | |
43 | フレームカラー | 6M505201 | 330 | |
44 | クラッチカムボールベアリング | 6G431002 | 1540 | |
45 | クラッチカムベアリングカラー | 6M518401 | 770 | |
46 | キックレバ-プレート(A) | 6M066001 | 330 | |
47 | キックレバ-プレート(A)SC | 6H531507 | 220 | |
48 | キックレバ-プレートSP | 6J407701 | 220 | |
49 | キックレバ- | 6J622901 | 660 | |
50 | クラッチカムプレート(A) | 6M065901 | 220 | |
51 | クラッチカム | 6M065701 | 330 | |
52 | クラッチカムプレート(B) | 6M527801 | 550 | |
53 | クラッチカムプレートW | 6M070001 | 110 | |
54 | クラッチカムプレートSC | 6B360405 | 220 | |
55 | キックレバ-プレート(B) | 6H659103 | 330 | |
56 | キックレバ-プレート(B)SC・W | 6G913306 | 110 | |
57 | キックレバ-プレート(B)SC | 6B032905 | 330 | |
58 | クラッチプレート | 6M157601 | 330 | |
59 | クラッチSP | 6J313901 | 220 | |
60 | ピニオン+ドライブギアセット | 6Z027732 | 6380 | |
61 | クラッチSPプレート | 6J285901 | 220 | |
62 | RSプレート | 6M526901 | 11220 | |
63 | クラッチカムベアリングカラーOリング | 6M639101 | 220 | |
64 | ピニオンボールベアリング | 6G538003 | 1540 | |
65 | ピニオンベアリングカラー(A) | 6J724601 | 990 | |
66 | ピニオンベアリングカラー(B) | 6M525801 | 220 | |
67 | ピニオンベアリングカラー(B)リング | 6H448402 | 220 | |
68 | オイルインジェクションキャップW | 6M526701 | 110 | |
69 | オイルインジェクションキャップ | 6M504901 | 1980 | |
70 | RSプレ-トSC(A) | 6G945820 | 220 | |
71 | RSプレ-トSC(B) | 6G945806 | 220 | |
72 | RSプレ-トSC(C) | 6G945806 | 220 | |
73 | ウォームシャフトリテイナー | 63205901 | 220 | |
74 | ウォームシャフトW | 6B411702 | 110 | |
75 | ウォ-ムシャフトボールベアリング | 6G469001 | 1540 | |
76 | レベルワインド | 6M604801 | 7040 | |
77 | レベルワインドピン | 6J740201 | 330 | |
78 | ポール | 6J740101 | 330 | |
79 | ポールW | 6M161301 | 110 | |
80 | レベルワインドOリング | 6G252202 | 110 | |
81 | ウォームシールドプレート | 6J281601 | 220 | |
82 | ウォームシールド | 6M528001 | 330 | |
83 | ウォームシャフト | 6M506301 | 880 | |
84 | ウォ-ムシャフトボールベアリング | 6G469001 | 1540 | |
85 | ウォ-ムシャフトギア | 6M048801 | 440 | |
86 | ウォ-ムシャフトギアリテイナー | 6B339801 | 220 | |
87 | ギアシャフトW | 6G099801 | 110 | |
88 | ギアシャフトリテイナー | 63208002 | 220 | |
89 | ギアシャフトボールベアリング | 6G466205 | 1540 | |
90 | ギアシャフトプレート(A) | 6J281201 | 220 | |
91 | ギアシャフトプレート(B) | 6J281101 | 330 | |
92 | ギアシャフトプレートSC | 6G297006 | 220 | |
93 | ウォームシャフトギア | 6M048601 | 330 | |
94 | ギアシャフト | 6M505601 | 2750 | |
95 | ラチェット | 6H660901 | 330 | |
96 | ドライブギアW | 6E708903 | 220 | |
97 | ピニオン+ドライブギアセット | 6Z027732 | 6380 | |
98 | ドラグW | 6H359004 | 770 | |
99 | ドライブカラー | 6J740501 | 1760 | |
100 | ドライブカラーSP | 6M025201 | 220 | |
101 | ドライブカラーピン | 6J566201 | 220 | |
102 | クラッチリング | 6G011401 | 880 | |
103 | ワンウェイクラッチ | 6G819801 | 2090 | |
104 | ハンドルボールベアリング | 6G431002 | 1540 | |
105 | ハンドルベアリングW | 6B553803 | 110 | |
106 | ドラグSP・W | 61508901 | 220 | |
107 | スタードラグW | 6H929501 | 220 | |
108 | ドラグナット | 6M507001 | 770 | |
109 | ドラグナットSP | 6J011901 | 220 | |
110 | スタードラグ | 6M506501 | 4180 | |
111 | スタードラグSP | 6M627801 | 220 | |
112 | スタードラグピン | 6J731201 | 220 | |
113 | スタードラグプレート | 6M506601 | 220 | |
114 | スタードラグプレートリング | 6M627701 | 220 | |
115 | ハンドルW | 6G027403 | 110 | |
116 | ハンドル | 6M507901 | 9680 | |
117 | ハンドルSC | 6J295501 | 990 | |
118 | ハンドルロックプレート | 6J319207 | 330 | |
119 | ハンドルロックプレートSC | 6H257003 | 220 | |
120 | フレーム | 6M645401 | 6600 | |
121 | フレームカバー | 6M527401 | 2860 | |
122 | フレームカバーピン | 6M526101 | 220 | |
123 | レバープレート(A) | 6M531301 | 220 | |
124 | レバープレート(B) | 6M511401 | 220 | |
125 | レバープレート(C) | 6M506701 | 220 | |
126 | レバープレートSC | 6H842809 | 220 | |
127 | レバープレート(D) | 6M508501 | 220 | |
128 | レバープレート(E) | 6M511501 | 220 | |
129 | フレームカバーSC | 6H531507 | 220 | |
200 | ハンドルノブW | 6H744801 | 110 | |
201 | ハンドルノブ | 6J315504 | 2420 | |
202 | ハンドルノブボールベアリング | 6G469007 | 1540 | |
203 | ハンドルノブSC | 6B679308 | 220 | |
204 | ハンドルノブキャップ | 6J315802 | 660 | |
300 | ドライバー | 6X390501 | 440 | |
301 | フレーム ホゴシート | 6J374301 | 220 |
*1 ― 修理対応専用(部品販売はおこなっておりません。修理お預りにて対応となります。)
*2 ― 販売停止中(こちらの部品販売につきましては、お問い合せください。)
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。
ご注文方法 |
(STEP 1:お客様)
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
↓
(STEP 2:当店)
内容を確認し、メーカーへ発注致します。
↓
(STEP 3:メーカー)
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
↓
(STEP 4:当店)
メーカーから部品が入荷次第、発送させていただきます。
※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。
※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。
純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts
ご注文ができない部品について |
・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php
・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/
・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。
・釣竿や用品など、リール関係以外の部品。
