【ダイワ純正お取り寄せパーツ：納期1ヶ月】24スティーズ SV TW 100HL　製品コード：00630313

【ダイワ純正お取り寄せパーツ：納期1ヶ月】24スティーズ SV TW 100HL　製品コード：00630313

販売価格: 100円～15,200円(税別)

(税込: 110円～16,720円)

オプションにより価格が変わる場合もあります。

在庫確認はこちら
部品番号:
数量:
お問い合わせ

商品詳細

　お取り寄せ部品のご注文には、ルールがござい
　お取り寄せ部品のご注文には、ルールがございます


・こちらのページに記載されている部品はすべて当店在庫品ではなく、納期に約1ヶ月かかる「メーカーお取り寄せ部品」です。お急ぎの場合はご注意ください。

・ご注文後のキャンセル・変更・返品はできません。

・システムの都合上「在庫あり」でカートに入る商品も「お取り寄せ部品」となります。また、メーカーに在庫があることを確約するものではありません。

・メーカーに在庫のない納期未定部品はキャンセルとなります。

・複数の部品をご注文の際、一部に欠品があった場合は、在庫のある部品のみご用意致します。

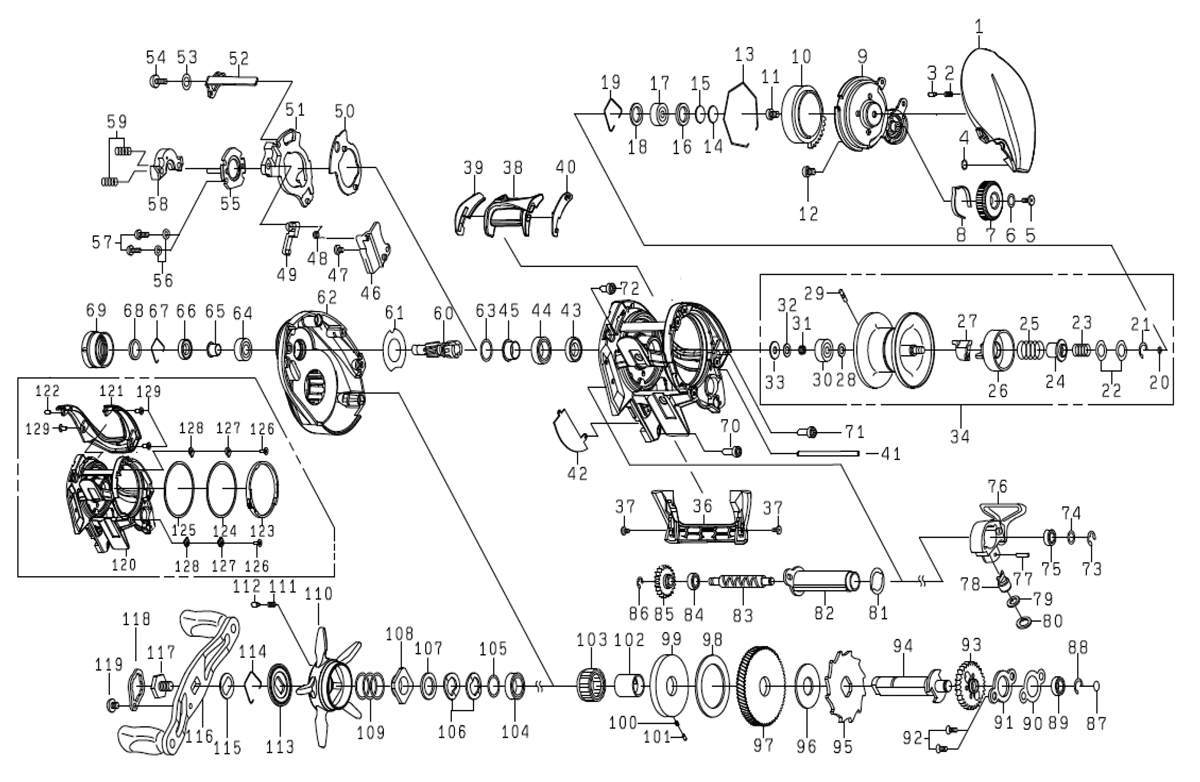

　リール部品展開図




No 部品名 部品コード 税込価格 特記事項
1 ＲＳプレート 6M507201 4290
2 レバープレートＳＰ 6J631901 220
3 レバープレートピン 6M508401 330
4 ＲＳプレートＯリング 6J197901 110
5 ブレーキダイヤルＳＣ 6G940402 220
6 ブレーキダイヤルＷ 6H159201 110
7 ブレーキダイヤル 6M507601 770
8 ブレーキダイヤルリーフＳＰ 6J886201 220
9 セットプレート 6M507401 4840
10 マグホルダー 6M507701 2640
11 セットプレートＳＣ（Ａ） 6H666002 220
12 セットプレートＳＣ（Ｂ） 6H022601 220
13 マグホルダーリング 6G757801 220
14 ＲＳベアリングＷ（Ａ） 63757404 110
15 ＲＳベアリングＷ（Ｂ） 63757411 110
16 ＲＳベアリングＷ（Ｃ） 6G185101 110
17 ＲＳボールベアリング 6G511506 1540
18 ＲＳボールベアリングＯリング 6G703201 110
19 ＲＳベアリングリング 6F032201 220
20 スプールホルダーＯリング 6H770601 110
21 スプールホルダーＳＰリテイナー 63208002 220
22 スプールホルダーＳＰ・Ｗ（Ａ） 6J497001 110
23 スプールホルダーカラー（Ａ）ＳＰ 6M042201 220
24 スプールホルダーカラー（Ａ） 6M391901 330
25 スプールホルダーＳＰ 6M042001 220
26 スプールホルダー 6M601101 1980
27 スプールホルダーカラー（Ｂ） 6M041701 220
28 スプールベアリングＷ（Ａ） 63754103 110
29 スプールピン 6H358802 220
30 スプールボールベアリング 6G511506 1540
31 スプールベアリングＳＰ 6M052601 220
32 スプールベアリングＷ（Ｂ） 6F774601 110
33 スプールベアリングＷ（Ｃ） 6M052501 110
34 スプール（２０－３３） 6Z027640 16720
36 フロントカバー 6M507102 880
37 フロントカバーＳＣ 6H531507 220
38 クラッチレバー 6M505901 990
39 クラッチレバープレ－ト（Ｌ） 6M505801 220
40 クラッチレバープレ－ト（Ｒ） 6M505701 220
41 オシレーティングポスト 6M522601 440
42 ＬＳカバープレート 6M047901 220
43 フレームカラー 6M505201 330
44 クラッチカムボールベアリング 6G431002 1540
45 クラッチカムベアリングカラー 6M518401 770
46 キックレバ－プレート（Ａ） 6M048301 330
47 キックレバ－プレート（Ａ）ＳＣ 6H531507 220
48 キックレバ－プレートＳＰ 6J407801 220
49 キックレバ－ 6J638601 660
50 クラッチカムプレート（Ａ） 6M048201 220
51 クラッチカム 6M048001 330
52 クラッチカムプレート（Ｂ） 6M511601 550
53 クラッチカムプレートＷ 6M070001 110
54 クラッチカムプレートＳＣ 6B360405 220
55 キックレバ－プレート（Ｂ） 6H659103 330
56 キックレバ－プレート（Ｂ）ＳＣ・Ｗ 6G913306 110
57 キックレバ－プレート（Ｂ）ＳＣ 6B032905 330
58 クラッチプレート 6M157501 330
59 クラッチＳＰ 6J313901 220
60 ピニオン＋ドライブギアセット 6Z027577 6380
61 クラッチＳＰプレート 6J285901 220
62 ＬＳプレート 6M575401 11220
63 クラッチカムベアリングカラーＯリング 6M639101 220
64 ピニオンボールベアリング 6G538003 1540
65 ピニオンベアリングカラー（Ａ） 6J724601 990
66 ピニオンベアリングカラー（Ｂ） 6M525801 220
67 ピニオンベアリングカラー（Ｂ）リング 6H448402 220
68 オイルインジェクションキャップＷ 6M526701 110
69 オイルインジェクションキャップ 6M504901 1980
70 ＬＳプレ－トＳＣ（Ａ） 6G945820 220
71 ＬＳプレ－トＳＣ（Ｂ） 6G945806 220
72 ＬＳプレ－トＳＣ（Ｃ） 6G945806 220
73 ウォームシャフトリテイナー 63205901 220
74 ウォームシャフトＷ 6B411702 110
75 ウォ－ムシャフトボールベアリング 6G469001 1540
76 レベルワインド 6M604801 7040
77 レベルワインドピン 6J740201 330
78 ポール 6J740101 330
79 ポールＷ 6M161301 110
80 レベルワインドＯリング 6G252202 110
81 ウォームシールドプレート 6J281601 220
82 ウォームシールド 6M506401 330
83 ウォームシャフト 6M506301 880
84 ウォ－ムシャフトボールベアリング 6G469001 1540
85 ウォ－ムシャフトギア 6M048801 440
86 ウォ－ムシャフトギアリテイナー 6B339801 220
87 ギアシャフトＷ 6G099801 110
88 ギアシャフトリテイナー 63208002 220
89 ギアシャフトボールベアリング 6G466205 1540
90 ギアシャフトプレート（Ａ） 6J281201 220
91 ギアシャフトプレート（Ｂ） 6J281101 330
92 ギアシャフトプレートＳＣ 6G297006 220
93 ウォームシャフトギア 6M048601 330
94 ギアシャフト 6M505602 2750
95 ラチェット 6H660901 330
96 ドライブギアＷ 6E708903 220
97 ピニオン＋ドライブギアセット 6Z027577 6380
98 ドラグＷ 6H359004 770
99 ドライブカラー 6J740501 1760
100 ドライブカラーＳＰ 6M025201 220
101 ドライブカラーピン 6J566201 220
102 クラッチリング 6G011401 880
103 ワンウェイクラッチ 6G819801 2090
104 ハンドルボールベアリング 6G431002 1540
105 ハンドルベアリングＷ 6B553803 110
106 ドラグＳＰ・Ｗ 61508901 220
107 スタードラグＷ 6H929501 220
108 ドラグナット 6M507002 770
109 ドラグナットＳＰ 6J011901 220
110 スタードラグ 6M506501 4180
111 スタードラグＳＰ 6M627801 220
112 スタードラグピン 6J731201 220
113 スタードラグプレート 6M506601 220
114 スタードラグプレートリング 6M627701 220
115 ハンドルＷ 6G027403 110
116 ハンドル 6M507901 9680
117 ハンドルＳＣ 6J295501 990
118 ハンドルロックプレート 6J319207 330
119 ハンドルロックプレートＳＣ 6H257003 220
120 フレーム 6M645301 6600
121 フレームカバー 6M505401 2860
122 フレームカバーピン 6M526101 220
123 レバープレート（Ａ） 6M508601 220
124 レバープレート（Ｂ） 6M511401 220
125 レバープレート（Ｃ） 6M506701 220
126 レバープレートＳＣ 6H842809 220
127 レバープレート（Ｄ） 6M508501 220
128 レバープレート（Ｅ） 6M511501 220
129 フレームカバーＳＣ 6H531507 220
200 ハンドルノブＷ 6H744801 110
201 ハンドルノブ 6J315504 2420
202 ハンドルノブボールベアリング 6G469007 1540
203 ハンドルノブＳＣ 6B679308 220
204 ハンドルノブキャップ 6J315802 660
300 ドライバー 6X390501 440
301 フレーム　ホゴシート 6J374301 220

*1 ― 修理対応専用（部品販売はおこなっておりません。修理お預りにて対応となります。）
*2 ― 販売停止中（こちらの部品販売につきましては、お問い合せください。）
* 生産終了 ― こちらの部品は生産終了につき、お取り扱いも終了しております。

　ご注文方法


（STEP 1：お客様）
パーツリストの中から、ご希望の部品をカートに入れてご決済ください。
　↓
（STEP 2：当店）
内容を確認し、メーカーへ発注致します。
　↓
（STEP 3：メーカー）
在庫のない部品のみ1週間後にご連絡が来ます。在庫のある部品は約1ヶ月程で当店に入荷致します。
※すべての部品に在庫があった場合は、発送までメーカー・当店からお客様へのご連絡はありませんのでそのままお待ちください。
　↓
（STEP 4：当店）
メーカーから部品が入荷次第、発送させていただきます。


※純正パーツの入荷には約1ヶ月程かかります。
※「お取り寄せ品」と「当店在庫品」を一緒にご注文された場合、「お取り寄せ品」が入荷してからまとめての発送となります。
※先に「当店在庫品」だけが欲しい場合は、それぞれのご注文は別々にご決済下さい。

※パーツリストのページは順次増やしていく予定ですが、まだリストが掲載されていないリールの部品をご希望の場合は、下記オーダーフォームより手入力でご注文下さい。

純正パーツ オーダーフォーム
https://www.hedgehog-studio.com/form/parts


　ご注文ができない部品について


・シマノのHPで、修理不能のマークのある部品。
・メーカーにて交換、アフターサービス対応と記載のある修理対応専用品。
https://www.shimanofishingservice.jp/price.php

・ダイワのHPで、修理対応専用・販売停止中・生産終了の部品。
http://www.sl-planets.co.jp/shop/c/

・シマノ、ダイワのホームページの展開図で、部品番号・部品コードのない部品。

・釣竿や用品など、リール関係以外の部品。


　携帯メールアドレスのご注意


ご入力されたメールアドレスが「docomo・au・SoftBank」などの携帯アドレスの場合、当店から送信したメールが迷惑メールと認識され、お客様に届かないことがございます。

ご注文完了後、数秒で必ずご注文控えがお客様に届きます。
メールが届いていない場合、当店のメールが迷惑メールに仕訳されておりますので、メールフォルダをよくご確認ください。
メールが自動的に削除されてしまった場合は、ご連絡いただければ再送致します。
それでも受取りができない場合は、再度ご連絡ください。

今後のご利用のためにも、できればメールアドレスは携帯アドレスではなく、Gmailやプロバイダなどのアドレスをご指定いただけますと幸いです。

当店のメールアドレスはこちら
info@hedgehog-studio.com

お電話によるお問合せ
TEL：03-5284-9790
平日：9:00 - 15：00
