【ULCUS/アルカス】ラインローラーシステムキット *SPLN

■商品説明

ラインローラー内のベアリングを大口径化、高回転化、高精度化する事により、感度の向上、ドラグ性能アップ、ライントラブルの軽減が期待できます。

特にエステルラインやPEラインのような滑りの良いライン使用時体感できると思います。





純正品をばらした展開図になります。
アーム固定軸、(1)純正スペーサー、ボルトは使用します。
(2)純正ラインローラーは使用しません。

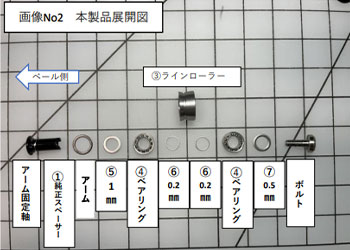

画像NO,2は、本製品の展開図となっております。
画像NO,1、セット内容と合わせてご覧ください。

セット方法
アーム固定軸に(1)純正品スペーサーを装着し、ペール（アーム）に差し込みます（固定軸とアームの間に(1)純正スペーサーが入ります。）
アーム固定軸にしっかりとはめて下さい。

この後はセット内容と画像NO,2の順序で取り付けて下さい。

(5)（1mm）→(4)（ベアリング）→(6)（0.2mm）→(6)（0.2mm）→(3)ラインローラー→(4)（ベアリング）→(7)（0.5mm）→ボルトの手順で取り付けてください。

※(5)、(7)のスペーサーは裏表がありますのでなめらかな方をベアリング側に装着して下さい。
※セット内容のスペーサーは厚さが違います違いますのでご注意下さい。

※(2)、ラインローラーは元に戻す際に使用しますので、大切に保管してください。


■タイプ


シルバー


レッド

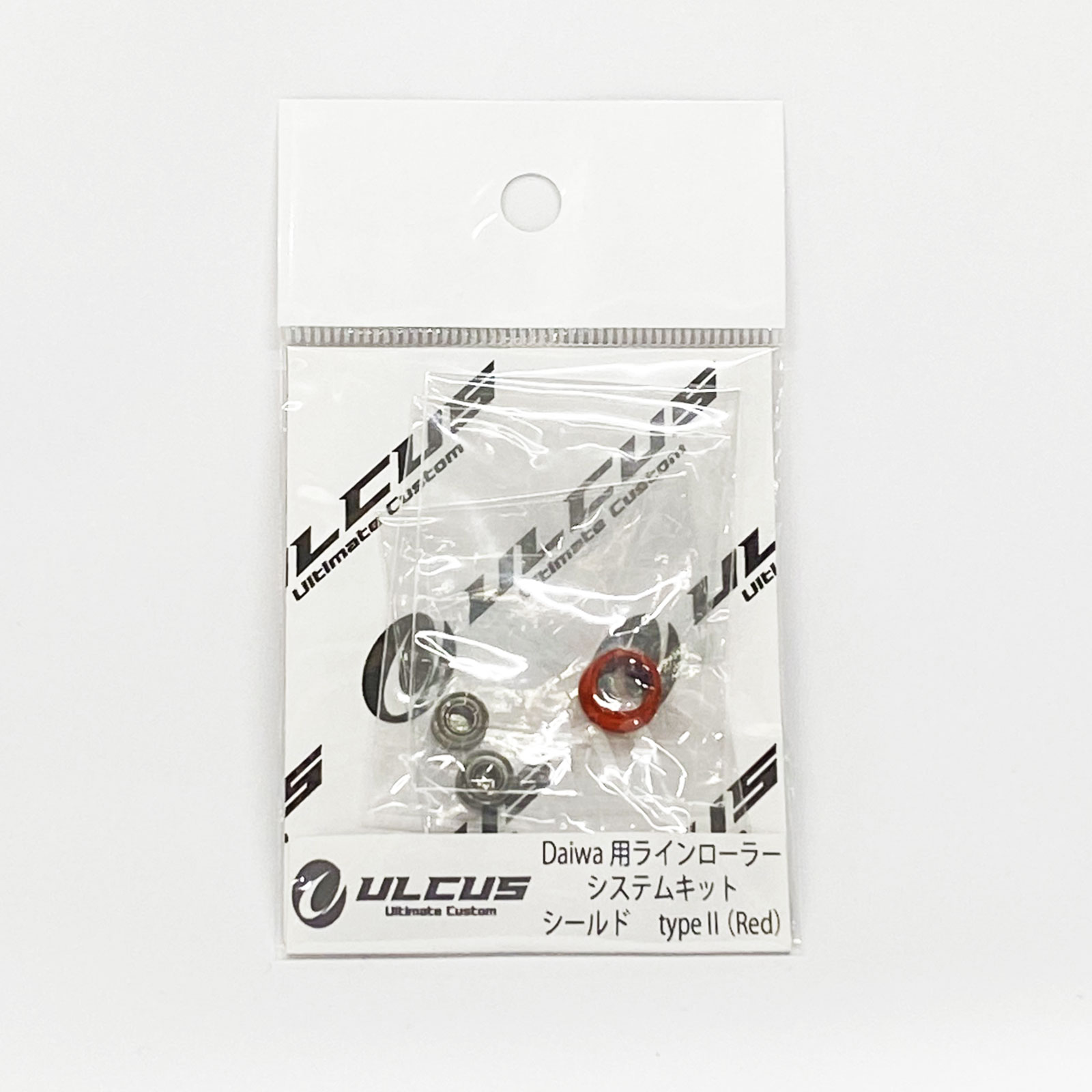

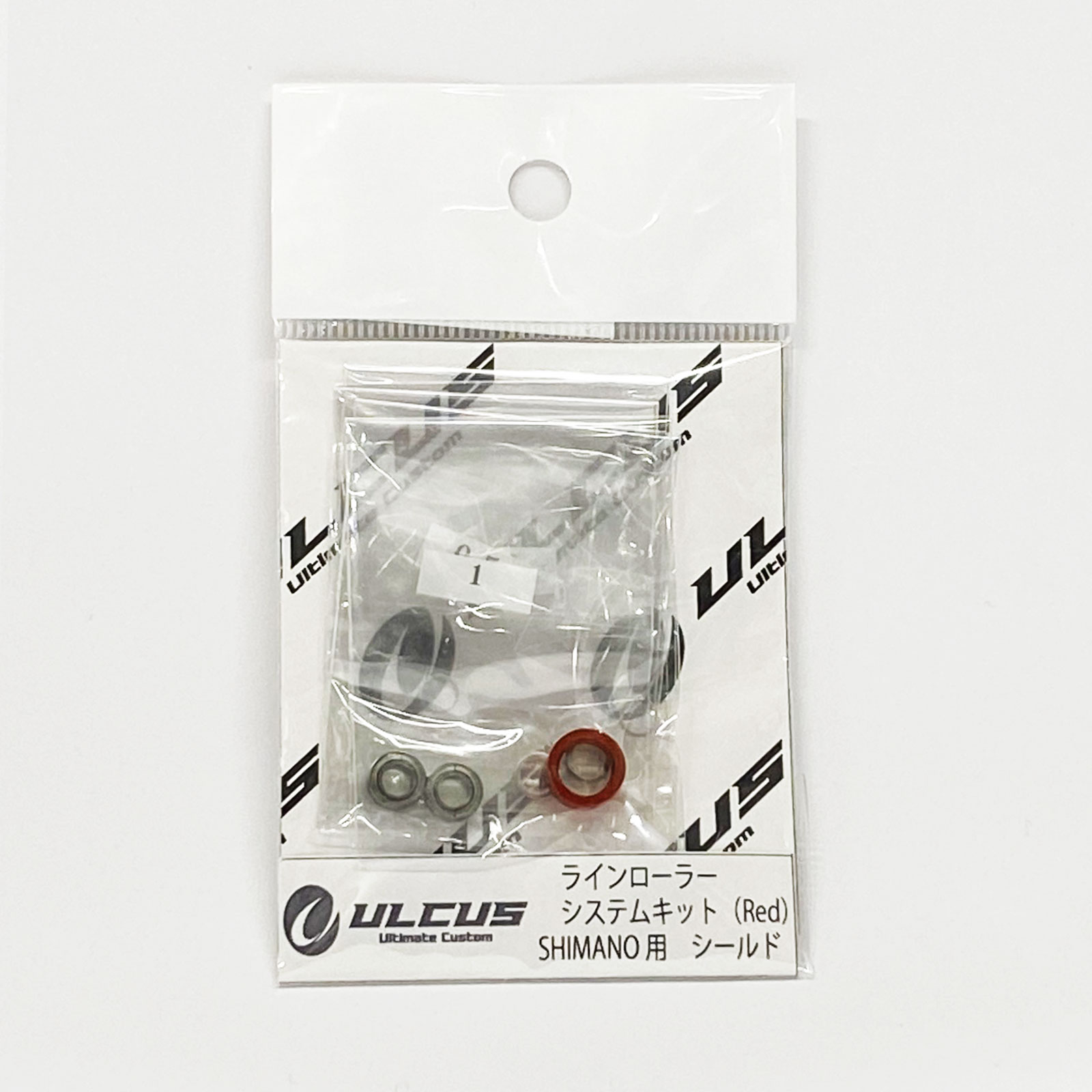

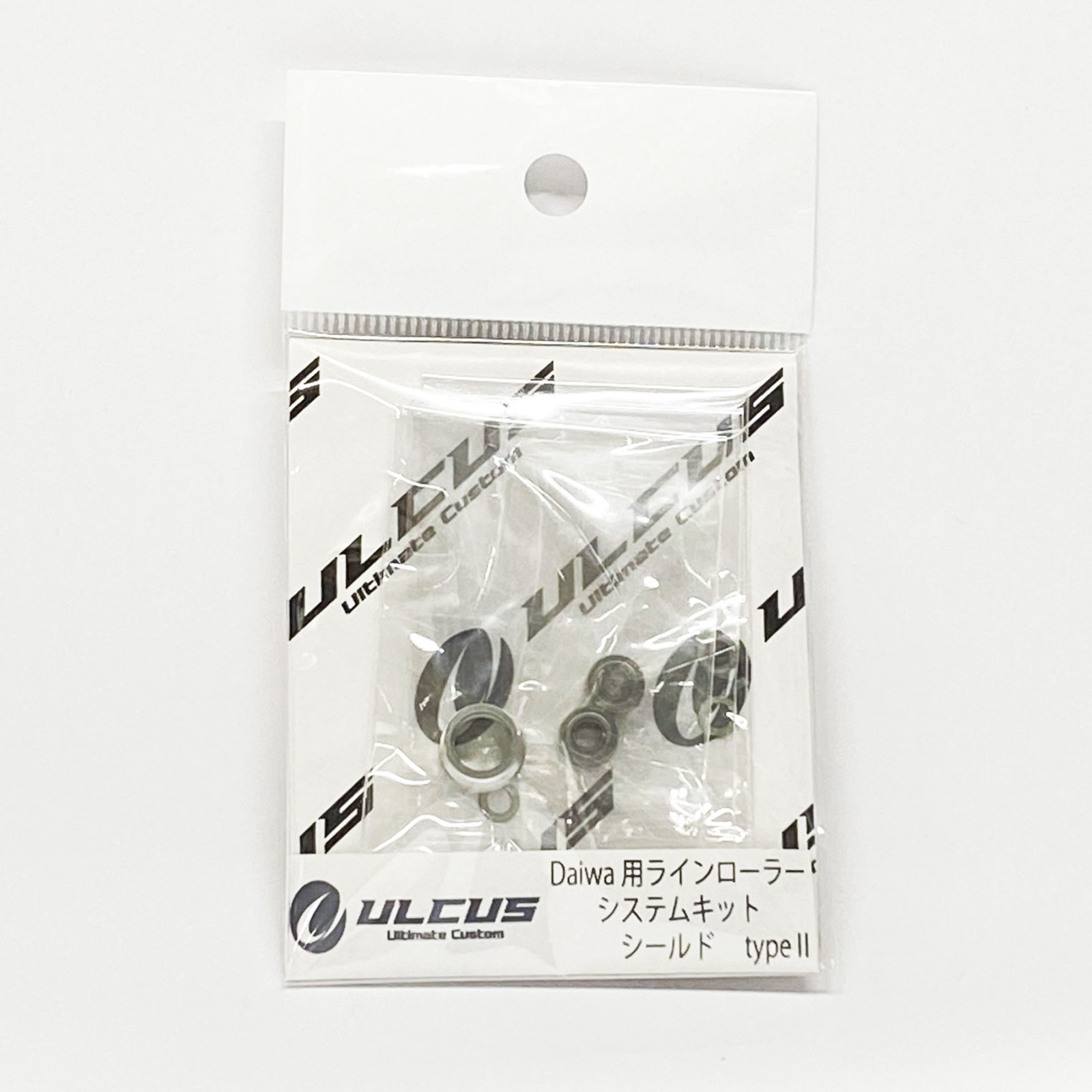

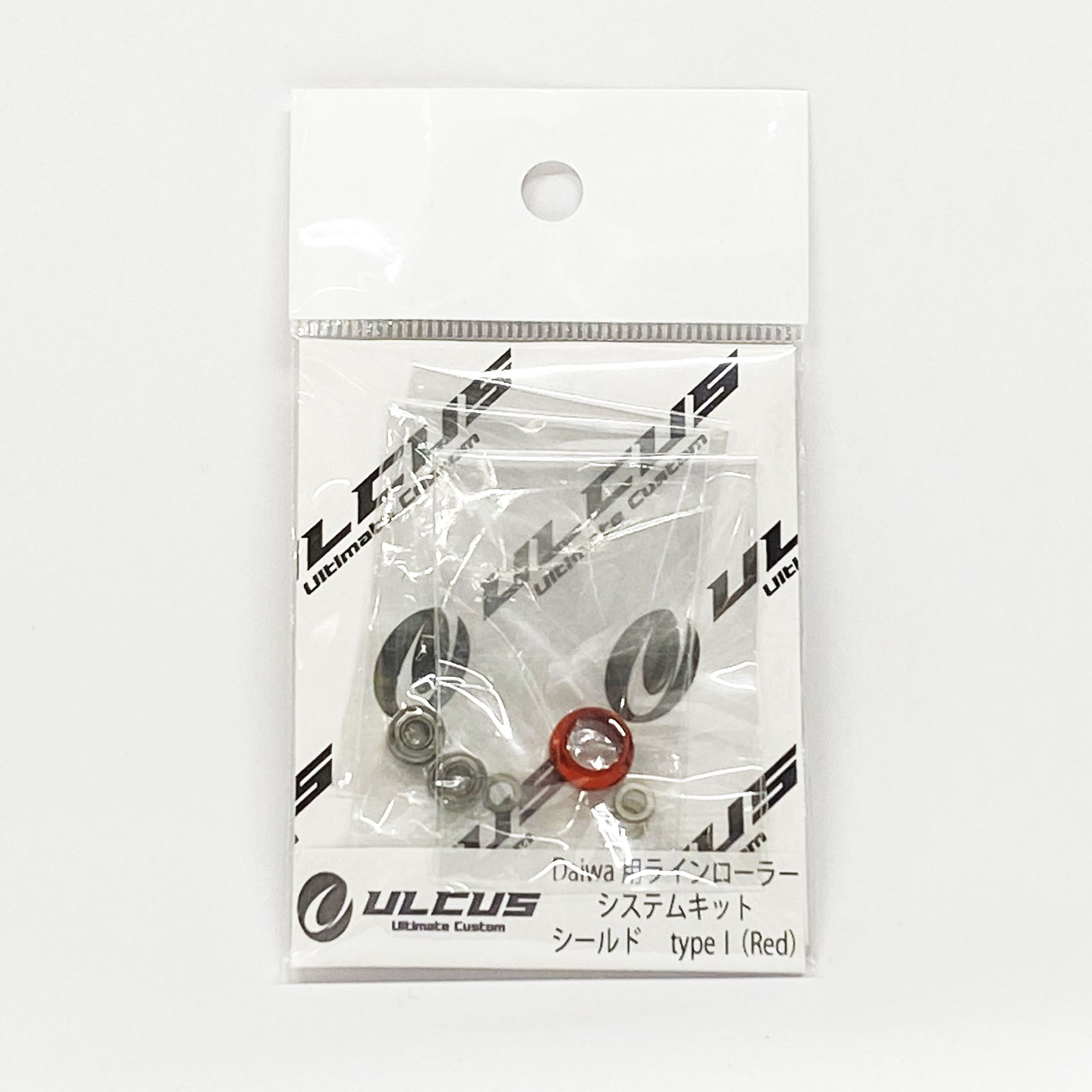

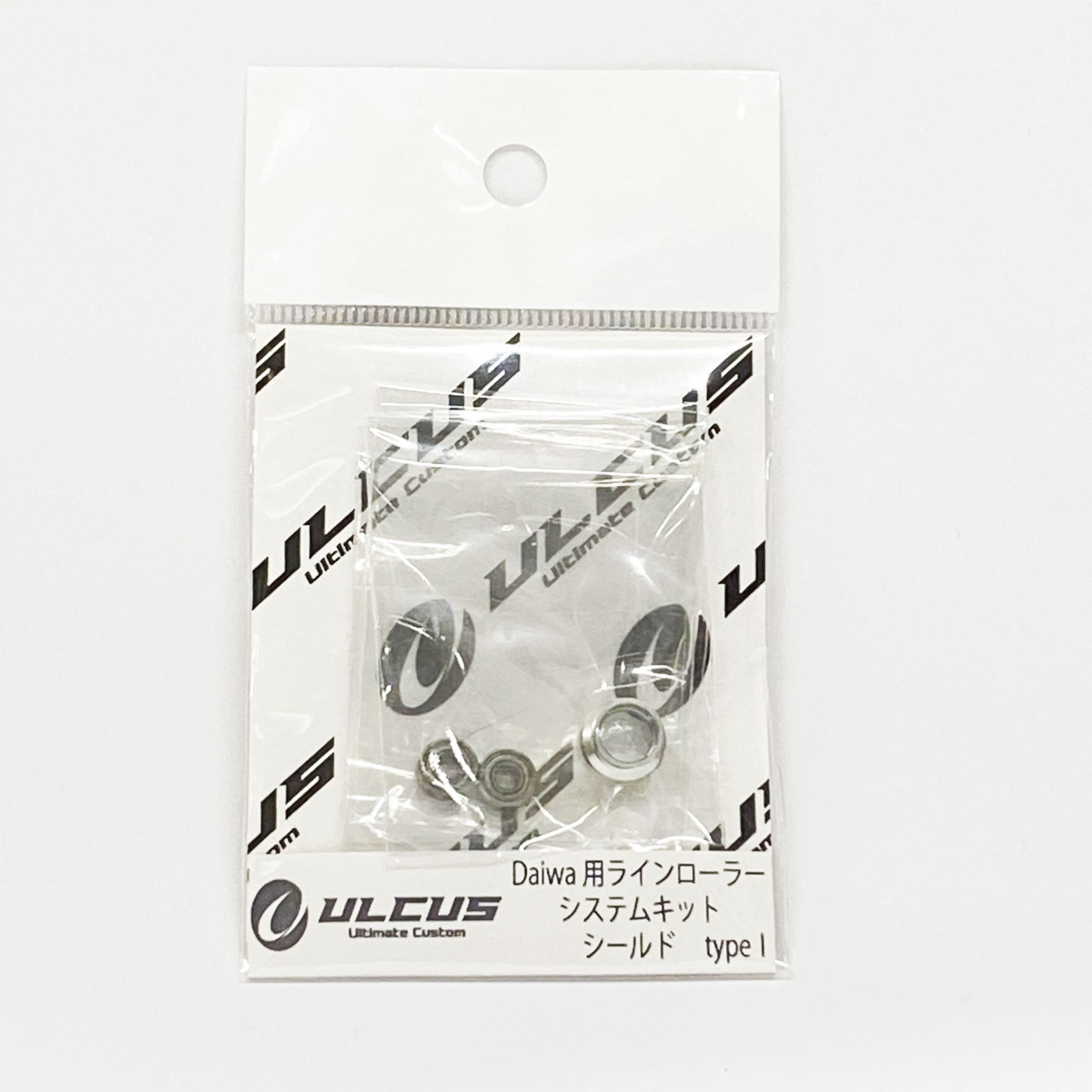

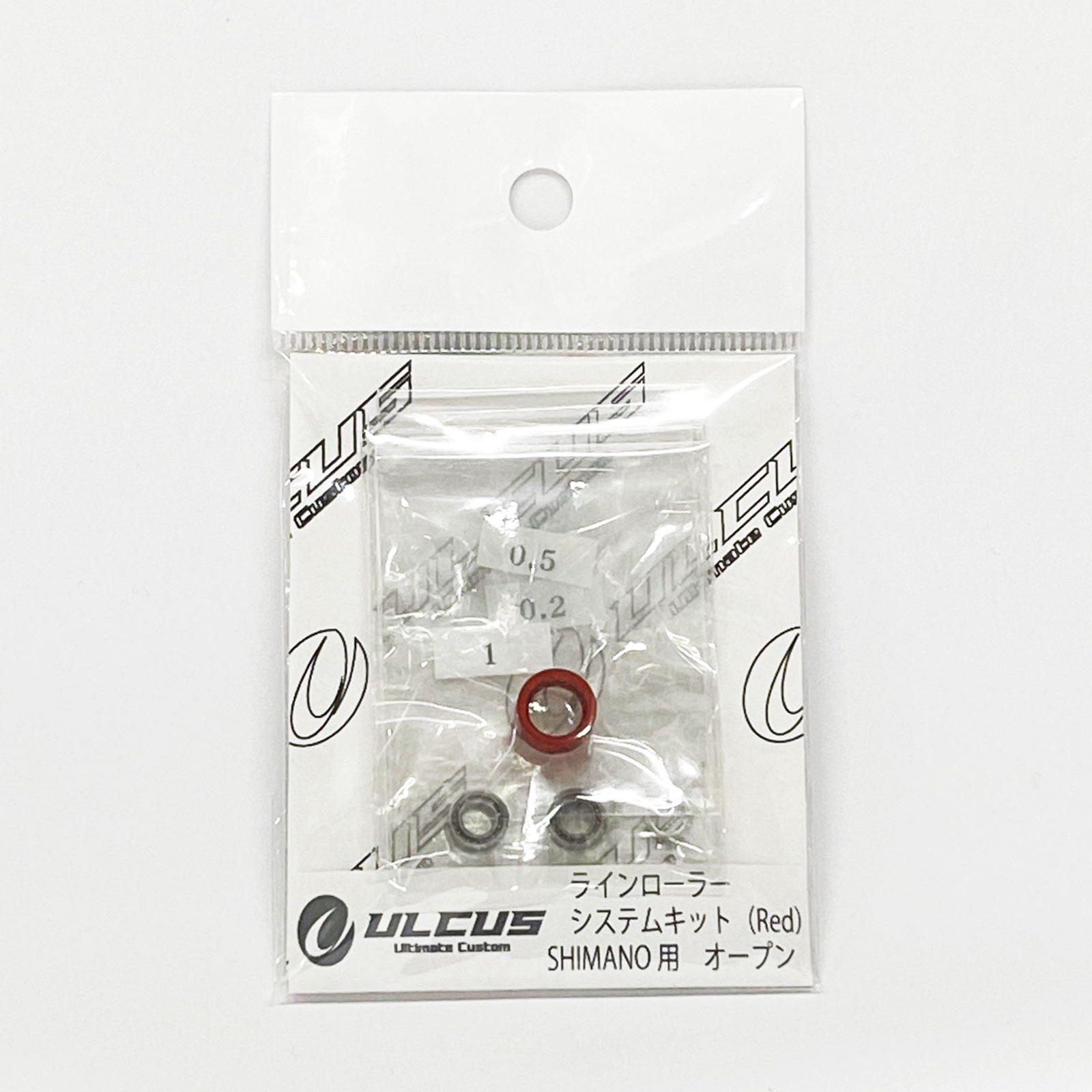

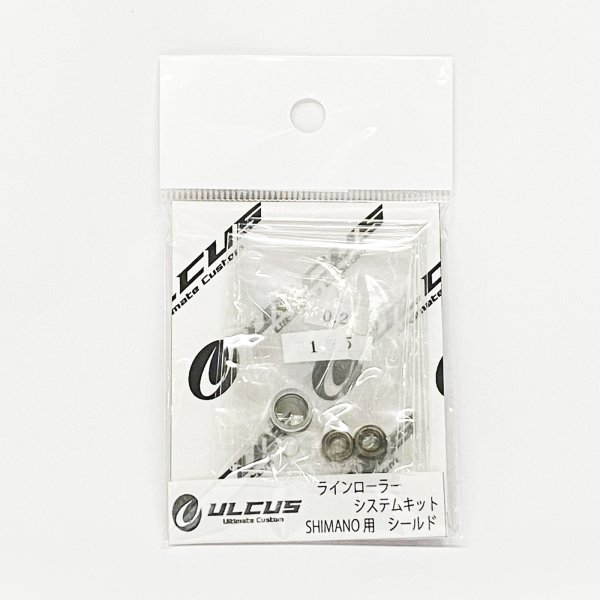

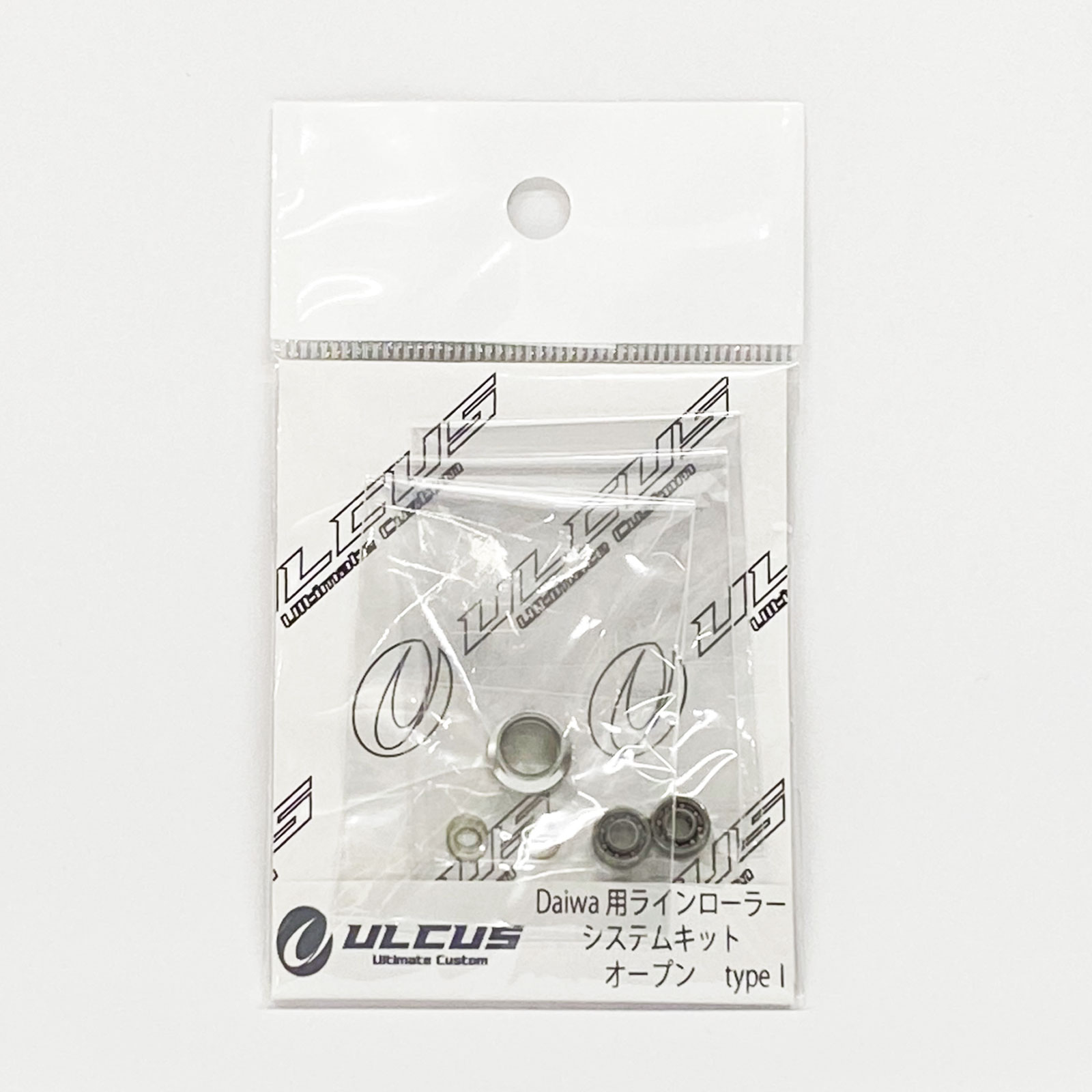

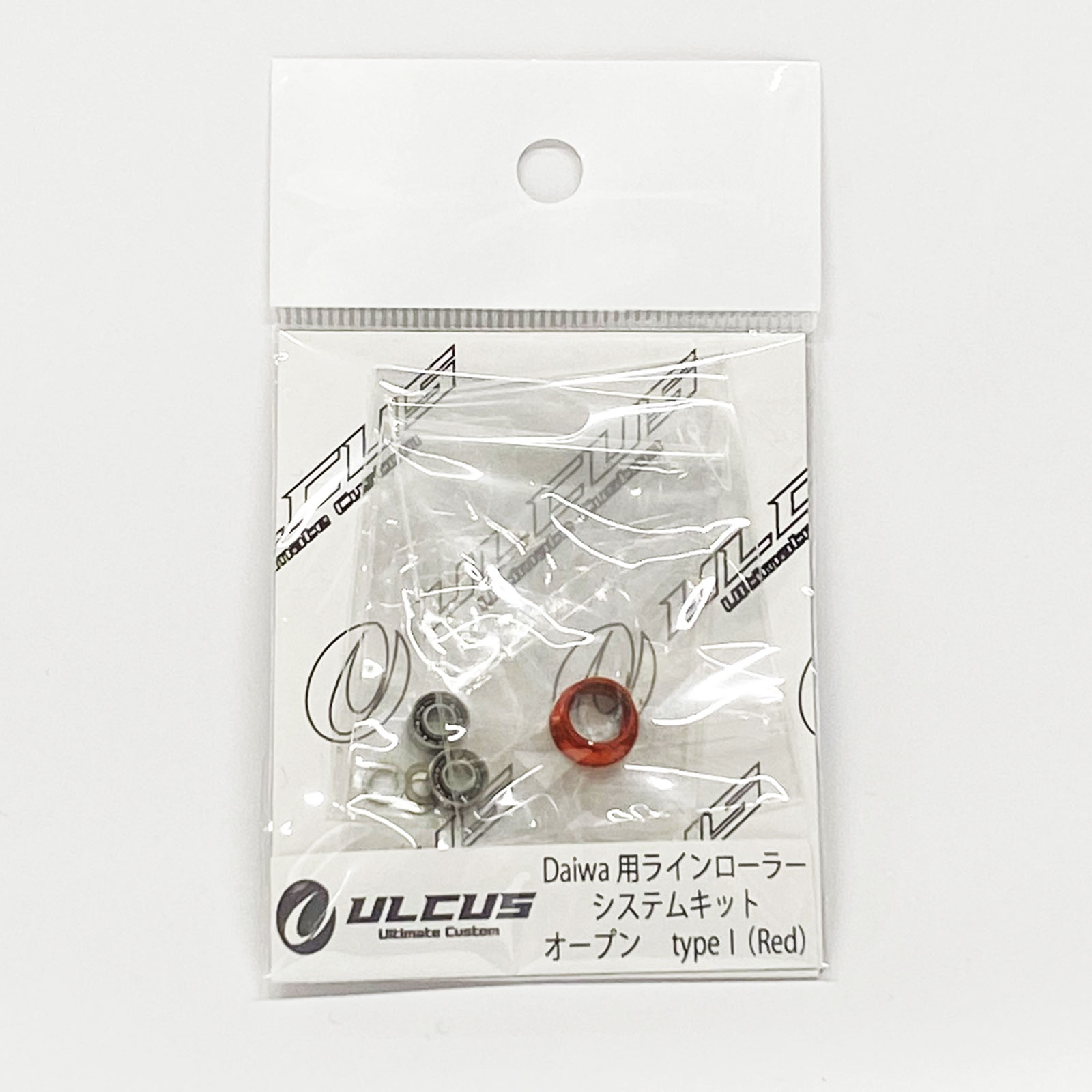

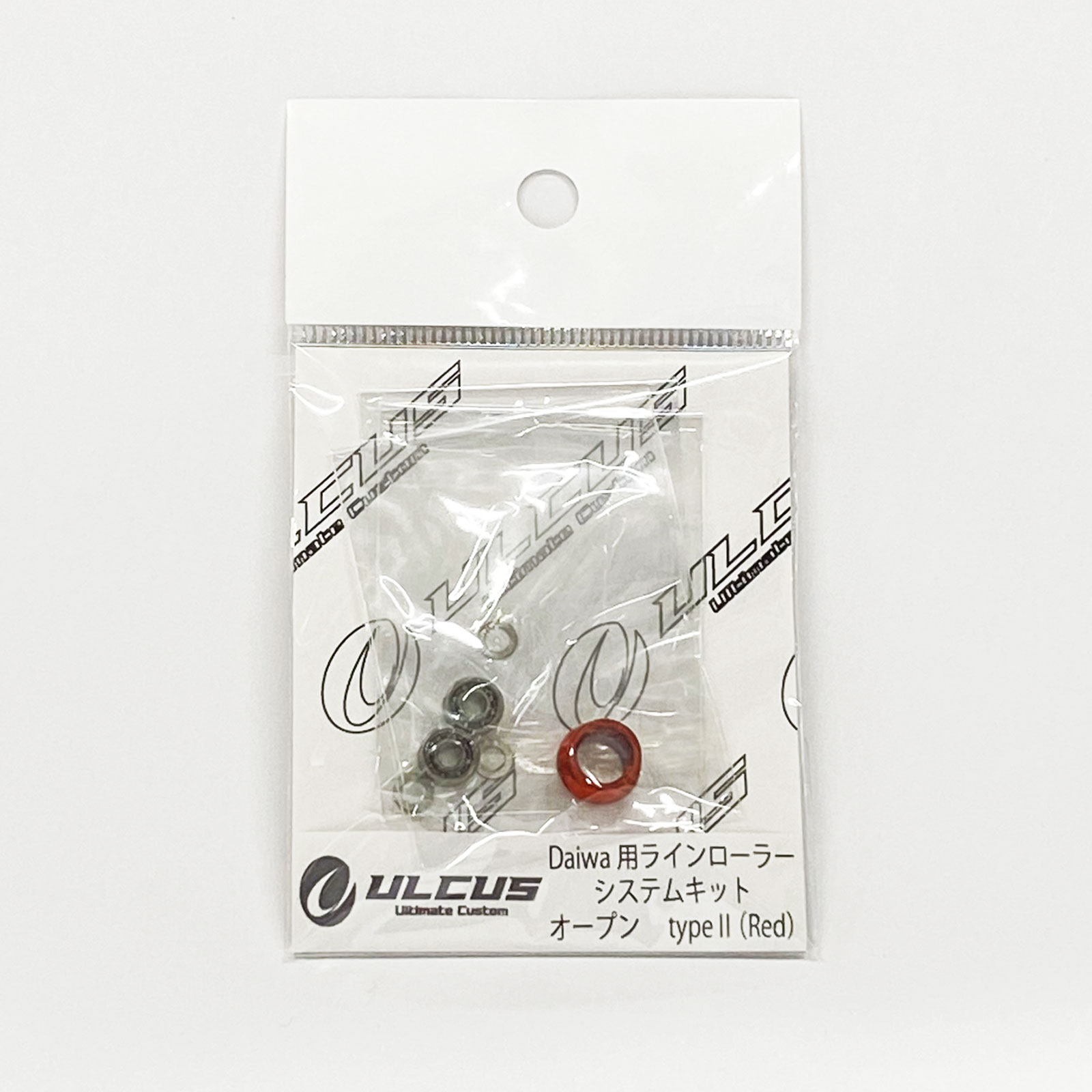

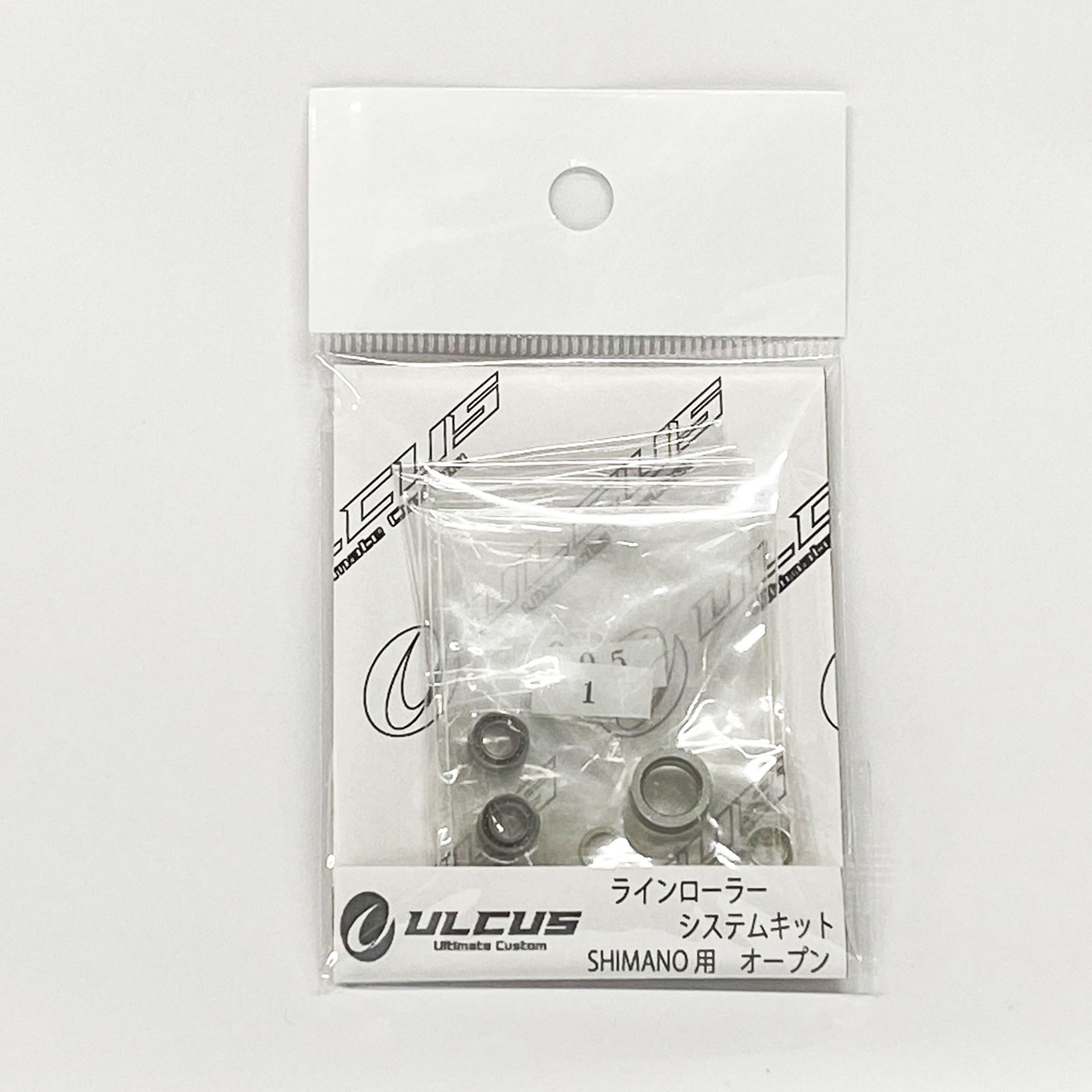

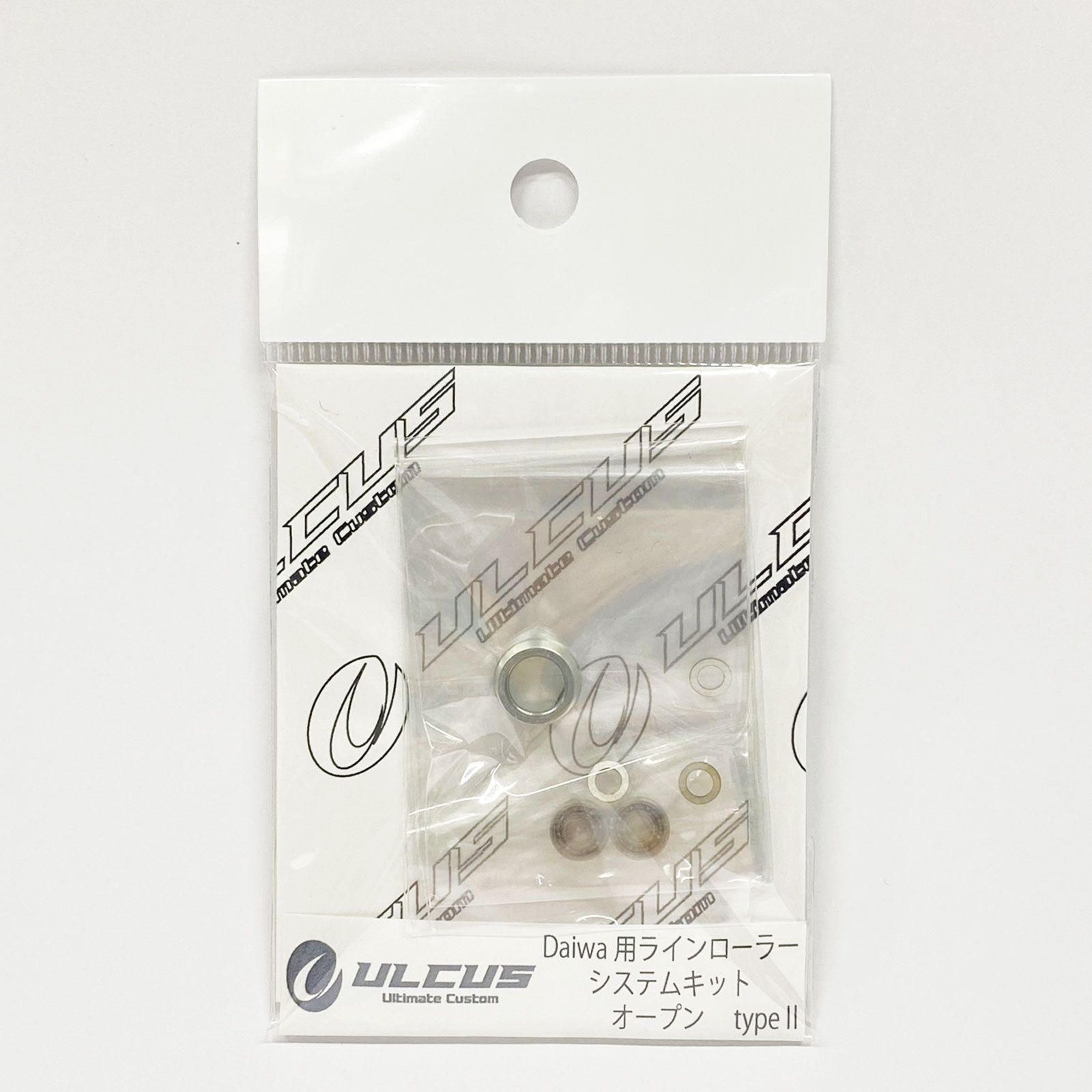

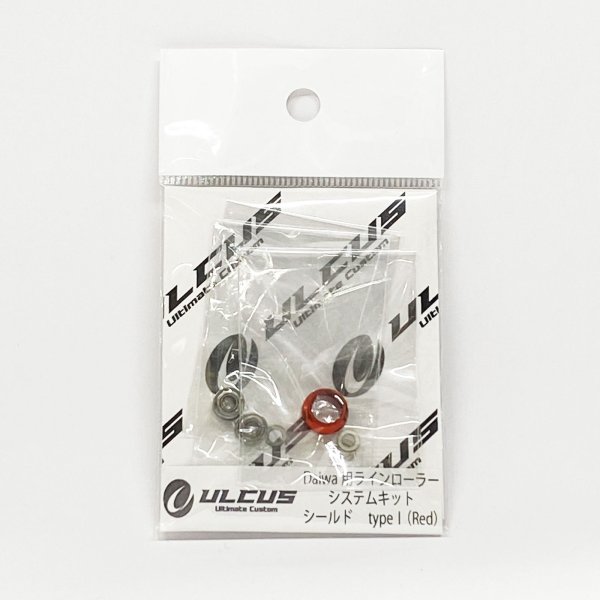

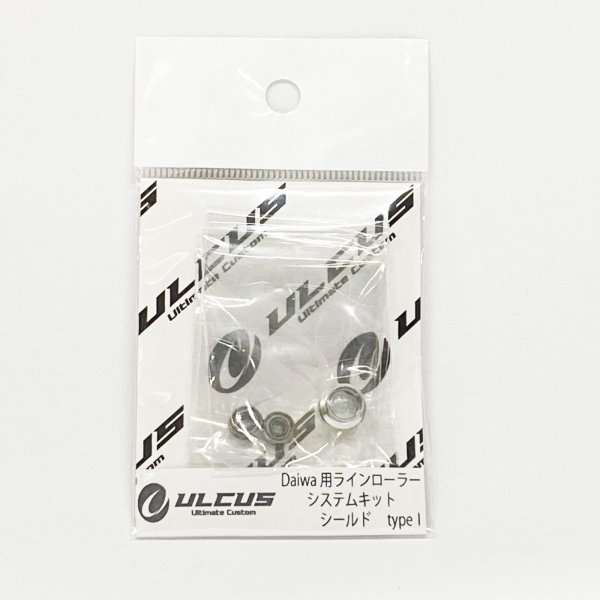

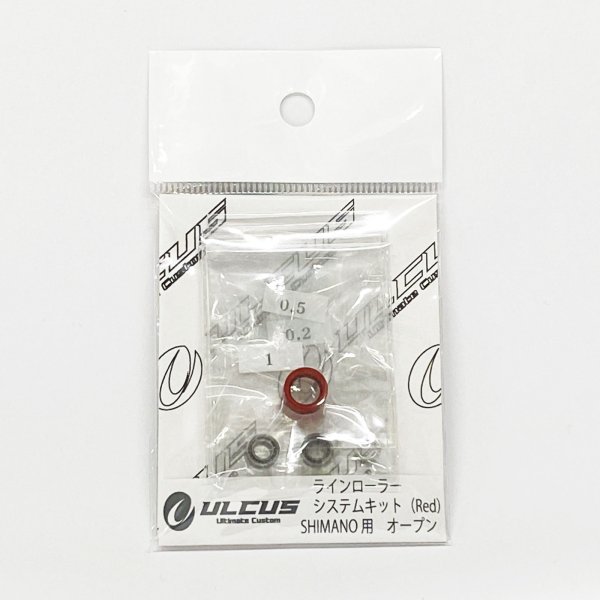

■セット内容

・ラインローラー　1 個
・ベアリング　2 個　（外径 7mm× 内径 4mm× 厚 2.5mm）
・ベアリングワッシャー　4 枚（厚さ 1mm 1 枚，0.2mm 2 枚，0.5mm 1 枚）


オープンタイプ


シールドタイプ


■対応機種

SHIMANO

・07/10/14/18/22 ステラ 1000 - 3000
・11/15/17/20 ツインパワー 1000 - 3000
・12/13/16/17/19ヴァンキッシュ 1000 - 3000
・ヴァンフォード C2000 - 3000
・ストラディック 1000 - 3000
・08/12/18 カーディフ 1000 - 3000
・17/21 ソアレ（CI４）500 - C2000S

DAIWA TYPE 1

・20ルビアス 2000 - 300
・ルビアス・エアリティ 1000 - 3000
・18イグジスト 1000 - 3000
・21プレッソ1000 - 2000

DAIWA TYPE 2

・23エアリティー 1000 - 3000
・22イグジスト 1000 - 3000
