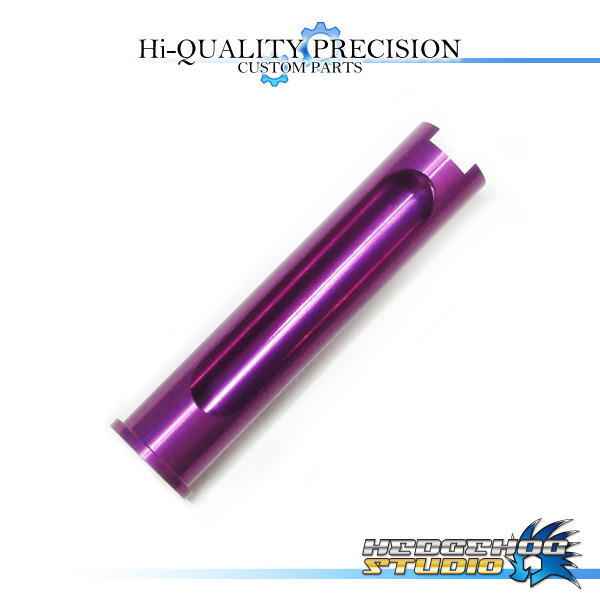

【アブ用】レベルワインドチューブ REV3 ロイヤルパープル

---

｜商品の特徴

---

レベルワインドチューブをドレスアップできます。

重量：約1.64g

下記の機種（レベルワインドチューブの左右にベアリングが装着されているタイプ）に取付けする場合、サイドカバー側の純正ベアリングをSHG-740 or HRCB-740Hiに変更する必要があります。

・Revo Elite Aurora 64 Limited
・Revo BLACK 9
・Revo Elite IB ロケット9
・Revo Elite IB 5 / 7



また、レベルワインドチューブに1個しかベアリングが装着されいない下記の機種

・Revo Elite 7 / 8
・Revo POWER CRANK 5 / 6
・Revo BIG SHOOTER COMPACT
・Revo 3 Premier
・Revo 3 S

にベアリングを追加することも可能です。
その場合も、SHG-740 or HRCB-740Hiを1個ご購入下さい。

→ SHG-740 はこちら
→ HRCB-740Hi はこちら

※右ハンドル・左ハンドル共通です。
※このパーツの取付けはギアボックスの分解が必要です。

---

｜対応機種

---

■Revo 2013-2014モデル 各機種

〜　JAPAN MODEL　〜

・Revo Elite Aurora 64 Limited
・Revo BLACK 9
・Revo Elite IB ロケット9
・Revo Elite IB 5 / 7
・Revo Elite 7 / 8
・Revo POWER CRANK 5 / 6
・Revo BIG SHOOTER COMPACT

〜　USA MODEL　〜

・Revo 3 Premier
・Revo 3 STX
・Revo 3 SX
・Revo 3 S
・Revo 3 Winch

---

｜取付方法

---

※ギアボックスの分解方法は旧Eliteの手順を参考にして下さい。
→ http://www.hedgehog-studio.com/product/1006



レベルワインドチューブ以外のパーツをあらかじめ分解しておきます。



レベルワインドチューブを止めているEリングを外し、ワッシャーなども順番に外していきます。



レベルワインドチューブについているプラスチックギアを外すには、先に横ピンを外す必要があります。



すべてのパーツが分解された状態です。
レベルワインドチューブを交換して元通りに組み上げます。



矢印の白いパーツをしっかり取付けしないと、Eリングは取付けできません。



組み上げ後はシャフトやチューブに軽くオイルを注油してあげると、レベルワインドの動きが良くなります。
