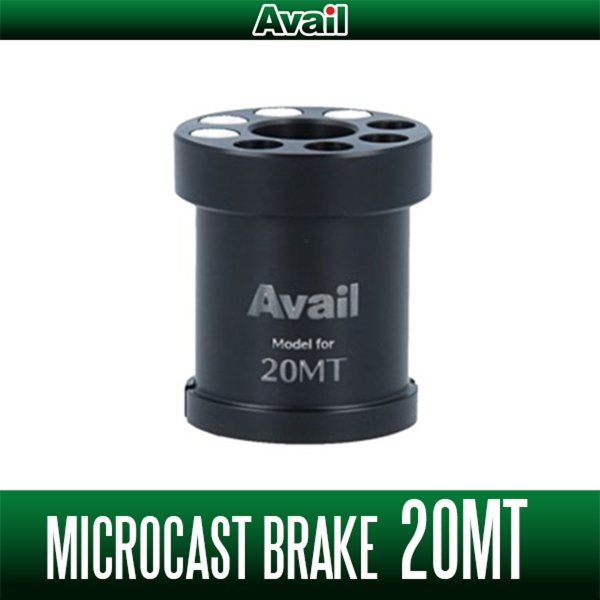

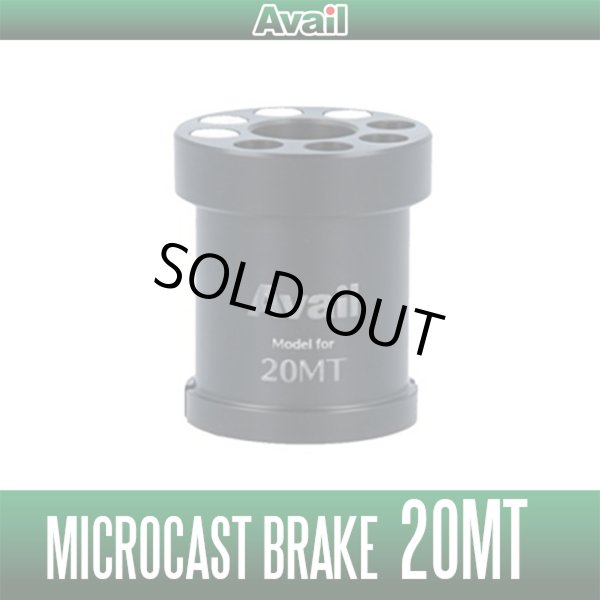

【Avail/アベイル】シマノ 20メタニウム用 マイクロキャストブレーキ 20MT

モデル名
・MicrocastBrake 20MT

重量
・4.94ｇ


■商品説明

シマノ 20メタニウム専用マイクロキャストブレーキです。
より軽いルアーをキャストしたい場合は、PEラインとマグネットブレーキのコンビネーションがおすすめです。
マグネットブレーキは、SVSインフィニティ用の外部ダイヤルを使い、外部からの調整が可能です。
適合スプールは、MicrocastSpool 20MT24R とMicrocastSpool 20MT42Rの2機種となります。　
購入時は4個のマグネットが付属しています。
お好みでマグネットの追加も可能です。
サイズは4×３です。　


■取り付け方法

マグネットブレーキの取り付け方法 マグネットブレーキは、外部ダイヤルをMAXにした時にスプールに接触しない位置に調整してご使用下さい。
シマノリールの外部ダイヤルは、SVSインフィニティがよどみなく機能するために作られていますが、当然アベイル製マグネットブレーキでの機能を考慮しておりません。
そのため、正しく調整した際にもブレーキ目盛りの1や2の時にはほとんどブレーキが効かない状態となりますが、不良ではありません。
ブレーキの効く範囲内で調整してご使用下さい。



リール本体から本体B組を取り外します。



フレームB受ケ組の3箇所に付いている固定ボルトを取り外します。



ボルト取り外し後、フレームB受ケ組から上記のように各部品を取り外します。

上記画像右端のブレーキパイプギア組は爪でロックされていますので、無理に引っ張らず部品を回転させて爪のロックを解除し取り外してください。



取り外したブレーキパイプギア組です。
こちらの部品をマイクロキャストブレーキ 20メタニウム用に交換します。



マイクロキャストブレーキ上部がキャップ式になっています。
回転させてから上記のように上部を取り外します。







マイクロキャストブレーキ上部を外した状態で、先ほど取り外したフレームB受ケ組のパーツを順番戻します。

※マイクロキャストブレーキは、先ほど取り外したブレーキパイプギア組 と同様に爪を使ってフレームB受ケ組へロックしてください。

装着後、固定ボルトを取り付けてからマイクロキャストブレーキ上部を取り付けてください。



以上で取り付け作業は終了です。
※キャップ部分の締め付けが緩いと正常に使用できない可能性があります。
組付け後に締め付けのご確認をした上での使用をお願いいたします。
