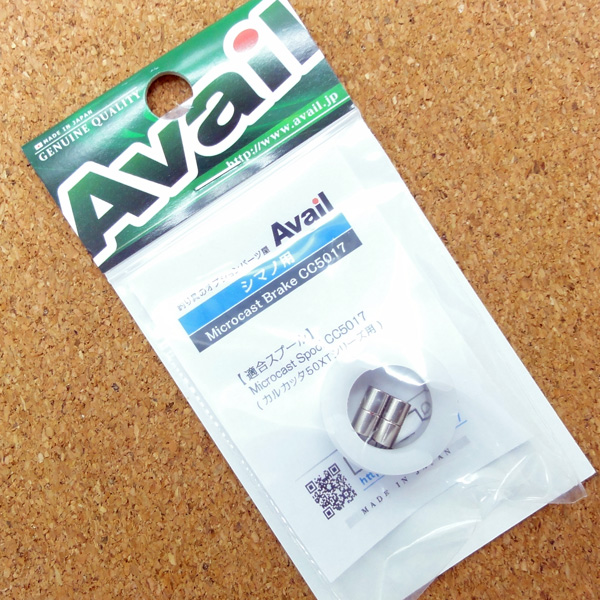

【Avail/アベイル】 シマノ マイクロキャストブレーキ CC5017 （カルカッタ）

---

｜モデル名

---

Microcast Brake CC5017

---

｜適合スプール

---

｜Microcast Spoolシリーズ

(CC5017)
シマノ カルカッタ50XT / 51XT
シマノ 05カルカッタ50 / 51

---

｜リール取り付け例

---

ブレーキの取り付けですが、ハンドル側のユニットに取り付けます。

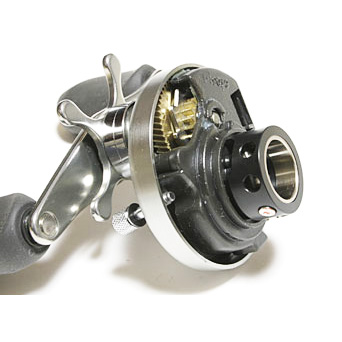

写真のように、ベアリングのはまるハウジング（出っぱり部分）の外側に押し込みます。
２カ所、出っぱりがありますので、その部分を切りカキで逃がすようにはめます。


角度を変えるとこんな感じに見えます。
ブレーキ本体の足が、奥の面に触れるように押し込みます。


スプールを組み込み、フレームに取り付ければOKです。
ブレーキ調整は、ハンドルユニットを取り外して、磁石の個数を変えます。

｜ブレーキ強さの調整について

マグネットブレーキには、磁石が4ヶ付属します。
磁石は必ず極性が交互に並ぶように取り付けて下さい。
取り付ける磁石の数を増やすほど、ブレーキ力が強くなります。
（※同極を並べても、ほとんど強くなりません） また、微調整などをする場合は、この限りではありません。
ブレーキ力が足りないようでしたら、同一サイズの磁石を買い足して下さい。
