【Avail/アベイル】 シマノ マイクロキャストブレーキ XT15 （スコーピオンXT1500・アメニスタ）

（Avail製品の在庫について）

---

Avail製品は他店舗と在庫を共有しておりますため、ご注文のタイミング によっては在庫切れの場合がございます。
商品は随時入荷しておりますが、在庫切れの場合は即日出荷ができない場合がございますのでご了承下さいませ。
在庫切れの場合は発送までに2〜3日お時間を頂戴致しますが、入荷次第すぐに致します。

---

｜モデル名

---

Microcast Brake XT15

---

｜商品紹介

---

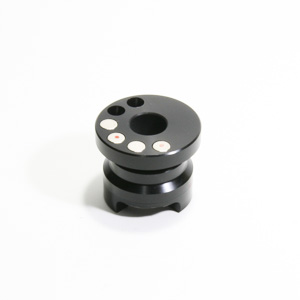

Avail製スプール（シマノ用）に対応した、スクリュータイプのマグネットブレーキシステム
ねじ込み量でブレーキ力を調整しますので、微調整が可能です

すべてのシマノ向けスプールに対応はしておりません。
対応機種はあらかじめご確認ください。

---

｜適合スプール

---

｜Microcast Spoolシリーズ

(SCPXT1539)
シマノ スコーピオンXT 1500
シマノ スコーピオンXT 1501
シマノ スコーピオンXT 1500-7
シマノ スコーピオンXT 1501-7
シマノ アメニスタ

---

｜リール取り付け例

---

専用マグネットブレーキを取り付けるには、パーミングカップが完全にリール本体から外せるようにしておく必要があります。


スコーピオン 1001 にて説明いたします。


ハンドルその他周辺部品を取り外します。
スタードラグの下のワッシャ類もすべて外しておいてください。
細かい部品がたくさんありますので紛失にご注意ください。


あらかじめ、スプールを外しておいてください。
ハンドル側の本体カバーを外します。
本体カバーは４つのビスで固定されています。ビスの長さはすべて同じです。
紛失にご注意ください。


本体カバーの下には、バネなどの細かい部品も入っておりますので、ご注意ください。
ハンドル固定用のシャフトを真上に向けて、カバーを外してください。


矢印の部分E-リングをラジオペンチなどを用いて外します。
パーミングカップのシャフトが本体から抜けるようになりますのでシャフト付け根にあるコイルばねも外してください。
E-リングとコイルばねは保管しておいてください。

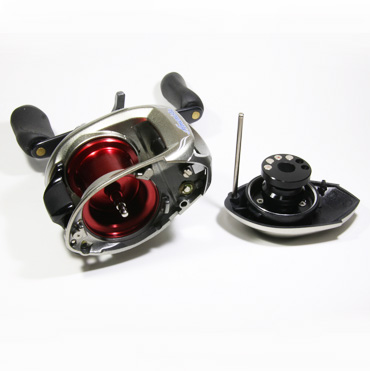

パーミングカップ内部のベアリングの入っている凸部にマグネットブレーキを取り付けます。
しっかり奥まで押し込んでください。


スプールを本体に取り付けてください。


パーミングカップを取り付け、ハンドルが軽く回ることを確認してください。
ハンドルが回転が重いあるいは回らない場合は、ブレーキとスプールが接触している可能性がありますので、ブレーキの頭部をねじ込んでスプールに接触しないように調整してください。

ブレーキの調整方法ですが、スプールセンターの壁面とブレーキ頭部（黒い部分）の磁石との距離をかえることで行います。
距離が近づくとブレーキが強くなり、離れると弱くなります。
ブレーキ力を大きく変える場合は半回転〜１回転程度回してみてください。
微調整する場合には、1/4回転程度回してみてください。
