ABU 1500C用 軽量浅溝スプール Avail Microcast Spool

■モデル名

Microcast Spool AMB1540（溝深さ4mm）

■商品紹介

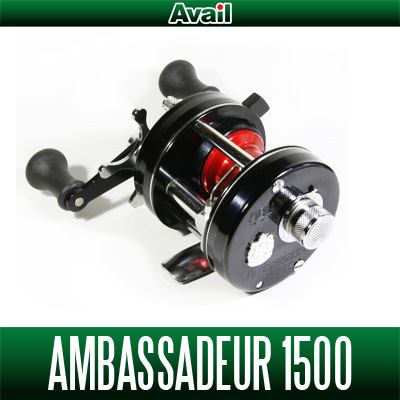

リール　:　ABU Ambassadeur 1500C
スプール　:　Microcast Spool AMB1540 RED



リール　:　ABU Ambassadeur 1500C IAR
スプール　:　Microcast Spool AMB1540 BLK

ABU Garcia Ambassadeur 1500Cシリーズの 浅溝スプールです。
溝深さは4.0mmになります。専用のマグネットブレーキユニットをご用意致しました。
また、純正の2ポイントブレーキを 装着できます

※マイクロキャストスプール軸用 ステンレス製 Eリング 内径2.4mm×外径6mmが付属します。

Eリングの使用方法はこちら
https://www.hedgehog-studio.com/phone/product/10485


■カラーバリエーション

・Microcast Spool AMB1540（溝深さ4.0mm）



シャンパンゴールド



オレンジ

■特長

スプールを軽量化し、また糸巻き量を減らすことで、スプール全体の重量を大幅に軽量化できます。
キャスト可能なルアー重量の最小値を、大きく改善すると共に、同重量におけるルアーの飛距離を伸ばします。
別売のマグネットブレーキを組み込むことで、ブレーキの微調整を可能とし、またマグネットブレーキの持つ特性を堪能できます。

■スペック

・基本仕様

(材質)
スプール部分:超々ジュラルミン（アルマイト加工により着色）
シャフト部分:チタン64合金

(主要サイズ)
スプール面の直径:下記参照
スプール面の肉厚:約0.25mm
リム部分の肉厚:約0.5mm

(適合リール)
Microcast Spool AMB 1520、および1540:
1500CI, 1500C IAR, 1600C IAR, 1601C IAR
OLD（非IAR）モデルにも使用可能

・重量について

(スプール　糸巻き面の直径　重量　純正品に対する重量比)
Microcast Spool AMB1540　21.8mm　6.6g 　41%
純正スプール 1500　11.8mm　15.8g 　---

・ラインキャパシティ

スプール　Microcast Spool AMB1540
12ｌｂ　φ0.280mm　75m
10ｌｂ　φ0.262mm　90m
8ｌｂ　　φ0.229mm　110m

上記数値ですが、ナイロンラインを用い、スプールリムいっぱいまで巻いて測定しております。
詳しくは、（資料　⇒　ラインキャパシティ一覧） をご覧下さい。

■使用方法

ABU Garcia Ambassadeur 2500C IAR にて説明いたします。



ハンドル側のユニットを外し、スプールを取り出します。
お約束ですが、ブレーキブロック（2ヶある粒のような部品）を紛失しないように気を付けてください。



取り出した純正スプールから、遠心ブレーキのパーツと、軸の反対側（長い方）についているスプリングを外します。



今回のスプールですが、ピニオンギヤ側の軸に、少し変更を加えております。
遠心ブレーキユニットの位置出しは、軸の奥のC-リングへ押しつけることで行います。
（従来は、アルミスプール内部の端面でした）



純正の遠心ブレーキを取り付けます。
（弊社製のマグネットブレーキをご使用の際は、付属の樹脂製カラーをはめます。）



軸の長い方には、位置出しのためのコイルスプリングを取り付けます。
（機械ブレーキの調整を正しくしていれば、このスプリングは無くても良いようです。又、取り付けない方が、スプールに働く抵抗が少なくなるようです。）



遠心ブレーキ、またはマグネットブレーキを取り付けて、組み込みが終了です。
あとは、機械ブレーキの調整を再度行って下さい。
（軸の長さなどが、純正品とわずかに違う可能性があるため）

※従来スプールに付属しておりましたEリングですが、現在は付属しておりません。
ご希望の方はご購入の際にお申しつけ下さい。
