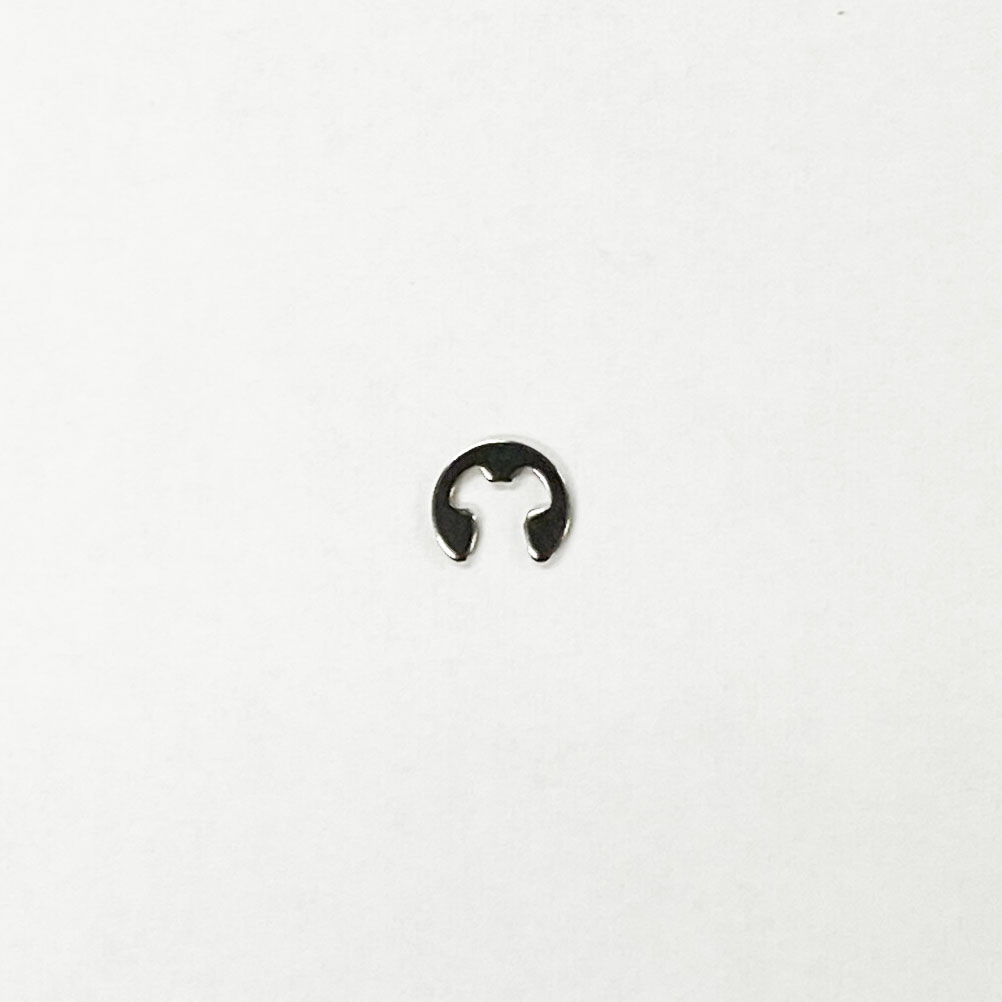

【Avail/アベイル】ABU 1500C, 2500C など マイクロキャストスプール軸用 ステンレス製 Eリング 内径2.4mm×外径6mm

MicrocastSpool 1500C、2500C用のEリング使用方法

取り付け方法と解説

Eリングの取付け方法です。
こちらのカスタムはオイルによるギヤとコグホイールホルダーの粘性抵抗や僅かに発生する抵抗等の低減が目的です。
性能的には目に見えるほどの違いは出てこないと思います。
細かな作業を伴いますので、こだわりのある方にお勧めします。



MicrocastSpoolと付属のEリングまたは別売のEリングM2.4を用意します。


リール本体からパーミングカップを外します。


MicrocastSpoolにレベルワインダーを駆動する#10255スプールピニオンギヤ（銀色のギヤ）と#10251コグホイールホルダー（黒い樹脂のパーツ）を取り外します。


更にフレームにはまっているプレートを取り外します。
ただはまっているだけなので、真っ直ぐに引き抜いて下さい。


ベアリングがスプリングピンで止まっています。


スプリングピンをピンセットやマイナスドライバー等で外します。
跳ばして紛失しないようにご注意下さい


必要なパーツを取り外しました。


MicrocastSpoolに#10256スプールシャフトスプリングを取り付けます。
https://www.hedgehog-studio.com/product/10486

このスプリングが付いていないと、ベアリングがフレームから外れ、スプールリムにキズが付いたり、破損の原因となりますので、必ず取り付けて下さい。


ベアリングとスプールピニオンギヤを取り付けます。
切り欠き同士がピッタリはまります。
はまるとギヤの端面と溝が同じ位置にきます。


MicrocastSpoolに付属のEリングを溝に取り付けます。
少しきついですがプライヤー等で取り付けて下さい。
溝の先端部分を強く押したりすると曲がる危険性があります。
またEリングが飛び跳ねないようご注意下さい。
