ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法 ： ラインローラー1BB仕様ベアリングチューン

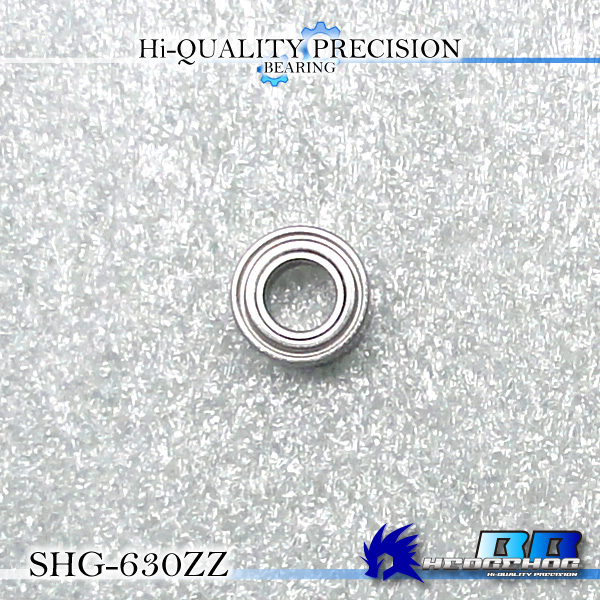

SHG-630ZZ 使用するベアリング
ラインローラー用BB（630系）
品番：SHG-630ZZ
size：内径3mm×外径6mm×厚さ2.5mm シールドタイプ
※品番をクリックすると、ベアリングの商品ページにジャンプできます。

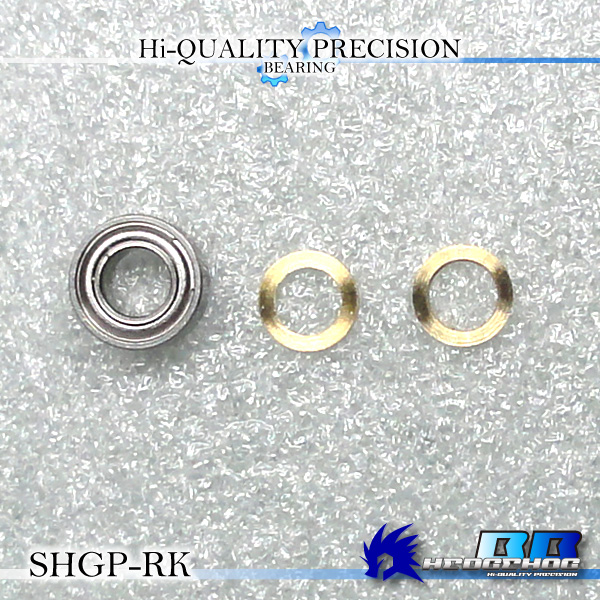

SHGP-RK ベアリングとワッシャーがセットになった商品はこちら
ラインローラー用BB（SHG-630ZZ）+ローラーワッシャー2枚組
品番：SHGP-RK
size：内径3mm×外径6mm×厚さ2.5mm シールドタイプ
※品番をクリックすると、ベアリングの商品ページにジャンプできます。
ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

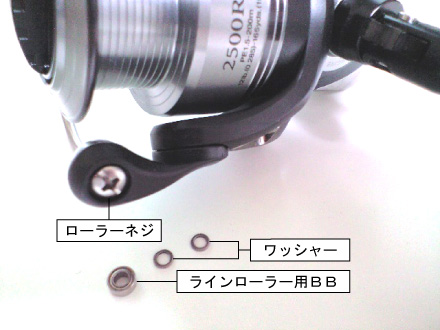

①ラインローラーにベアリングを１個追加します。
　 チューニングには、ラインローラー用BBの他にワッシャー2枚組が必要です。
　 まずはローラーネジを外し、パーツ類を外していきます。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

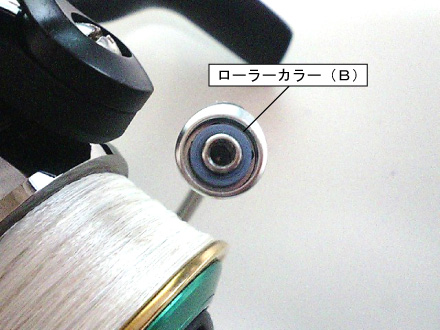

②写真のローラーカラー（B）は外す必要はありません。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

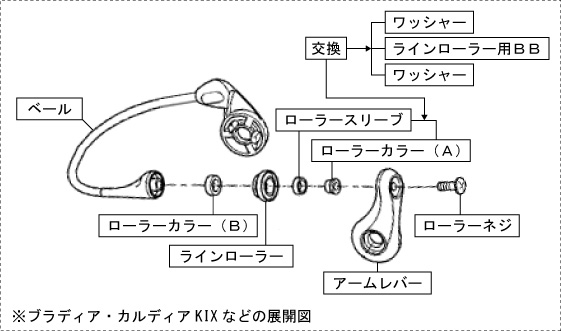

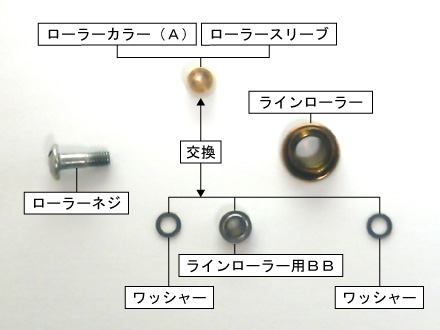

③ラインローラー部分のパーツ展開図です。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法
④写真を参考にパーツを交換します。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

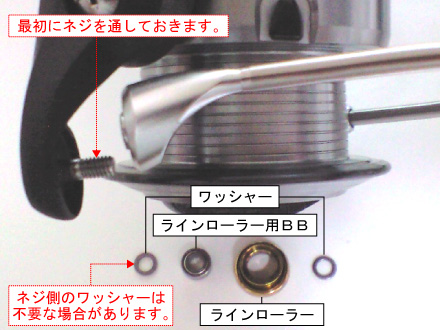

⑤アームの組み上げ順番ですが、最初にネジを通しておき、
　 そのネジへ写真の順番に部品を装着していくとスムーズに作業が行えます。
　 トーナメントISO等の磯用リールの場合、ネジ側のワッシャーは不要な場合があります。
　 また、その他リールに関しても、リールの個体差によりワッシャーが１枚の方が良い場合があります。
　 最初は2枚セットで組み上げた後、ラインローラーを指で回して回転が悪い様でしたら、
　 ワッシャーを１枚抜いてご使用下さい。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

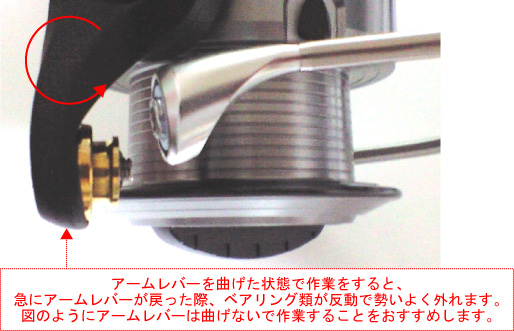

⑥組み上げの際、アームのポジションにご注意下さい。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

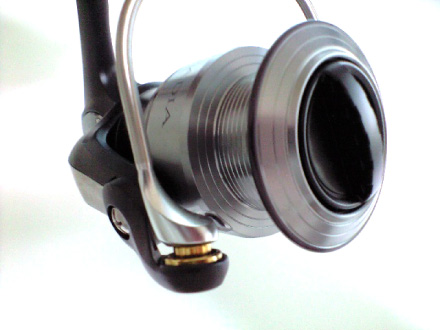

⑦完成したら、ラインローラーの回転をチェックしましょう。
　 ラインローラーのメンテはスピニングリール中でもとても重要な箇所です。
　 回転の悪いラインローラーは、ライントラブルや感度障害の元ですので、
　 適時、分解洗浄・オイルの注油などを行ってあげると良いでしょう。

ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法
ラインローラー用BB（旧セルテート・カルディアKIX・トーナメント系）の改造方法

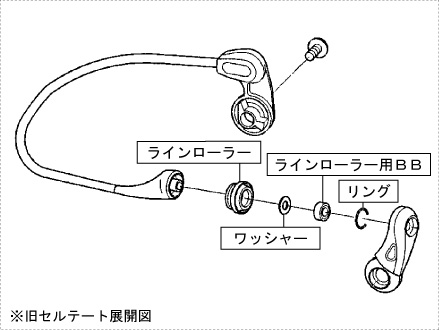

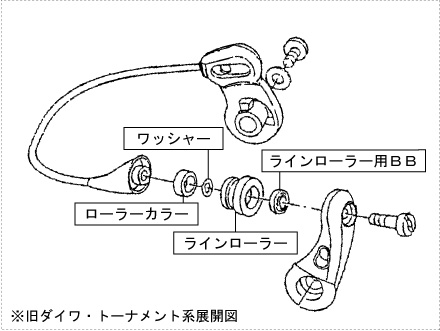

※旧セルテート・旧ダイワ・トーナメント・チームダイワ・シルバークリーク系リールは、
　 ラインローラー用BBのサイズが、SHG-630ZZに対応します。
　 上記モデルの多くは標準でラインローラーにベアリング装着済みのため、
　 更に追加する事はできませんが、
　 古いベアリングを新しい物と交換する事により、性能UPが期待できます。
　 ベアリング交換の際は、上記展開図をご参考下さい。
　 ベアリングの交換作業は、SHG-630ZZがあれば他のパーツは必要ありません。
※もともとベアリングの装着されていない機種にベアリングを追加する場合は、パーツ類が必要です。

※リールのチューニングは自己責任でお願い致します。
